链条张紧用深沟球轴承结构设计

　　在输送线、链传动动力传输、自动化装配线这类依赖链条传递扭矩的工况里，张紧轮是维持传动精度、避免链条跳齿、松脱的核心配套零件，而本次呈现的滚动轴承结构，正是这类张紧轮的核心承载部件。日常现场运维里，不少设备出现的链条异响、传动顿挫、链轮偏磨问题，追根溯源往往是张紧端的轴承选型或结构设计不合理，要么径向承载余量不足，要么安装同轴度偏差导致滚动体偏载，最终提前失效拖垮整条传动链路。

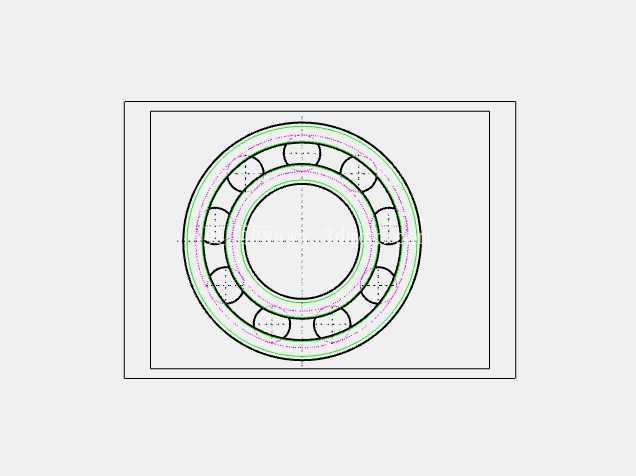

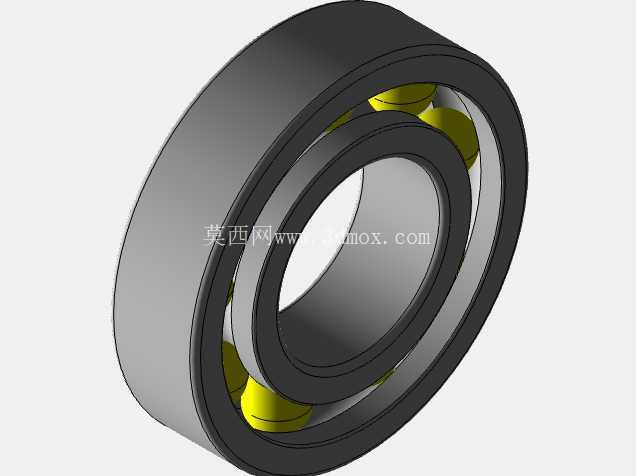

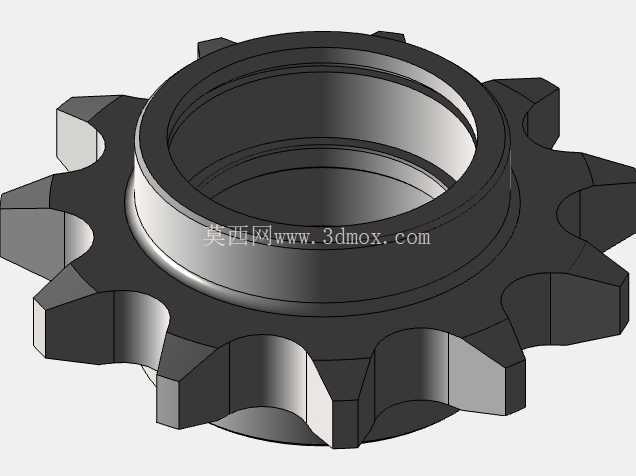

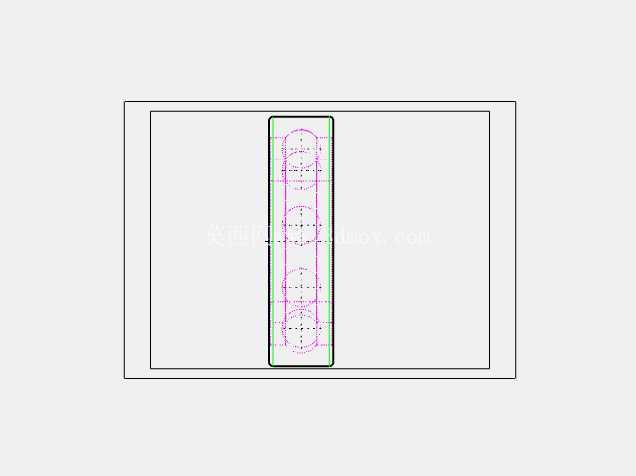

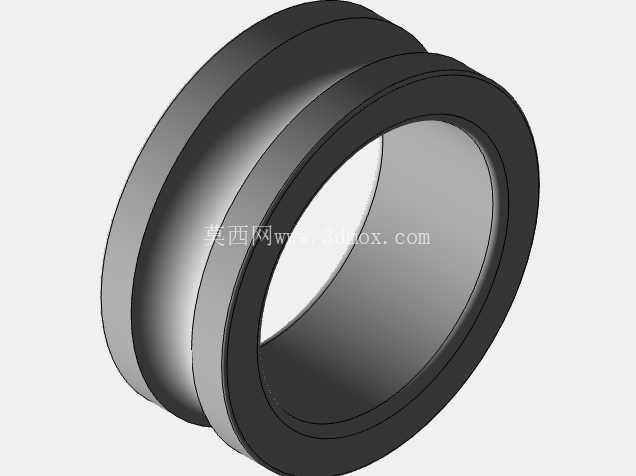

　　从结构本身来看，这个轴承采用经典的深沟球构型，内圈与外圈的滚道曲率经过匹配优化，滚动体选用黄色标识的工程塑料保持架定位，区别于传统冲压钢保持架，这类非金属保持架在中低速、轻载的张紧工况下有更低的运行噪音，同时自润滑属性可以降低对润滑脂的依赖，适配不少开放式传动、不便频繁补脂的安装场景。设计过程中首先要明确安装边界：内圈的通孔是配合张紧轮固定轴使用的，轴与内圈的配合选用过渡配合，既保证周向无相对滑动，又能在检修时顺利拆卸；外圈则直接与张紧轮的轮体过盈配合，轮体的外圆面直接接触链条外链板，承担链条张紧过程中传递的径向载荷。

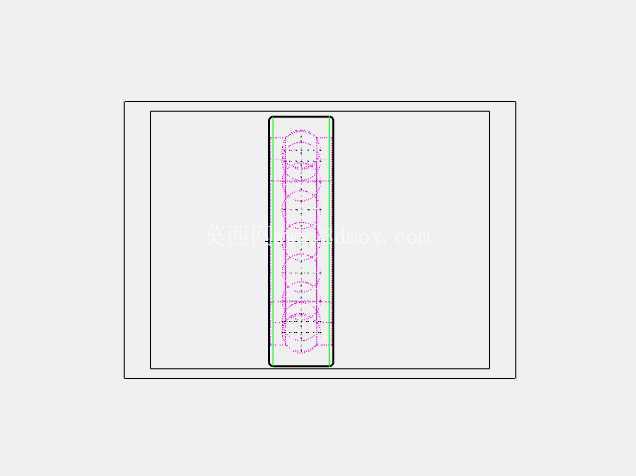

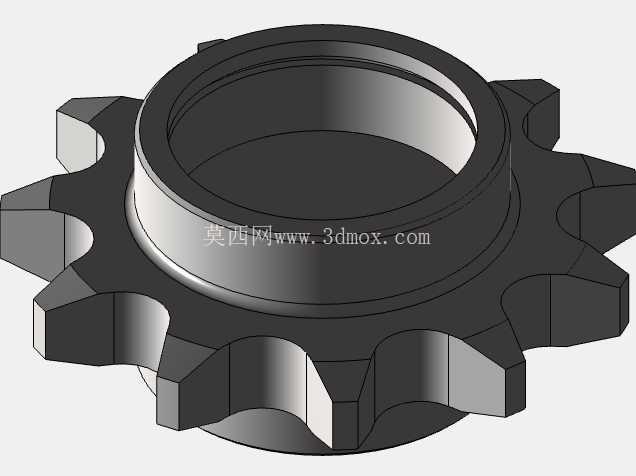

　　实际选型建模时，需要先核算链条张紧力的波动范围，常规08B、10A规格的输送链条，张紧端的径向载荷通常在1.2kN到2.8kN区间，这个轴承的滚动体数量、滚道接触角设计刚好覆盖这个载荷区间，不会出现选型冗余带来的成本浪费，也不会因为载荷裕度不足导致早期点蚀。外形尺寸上，内圈内径、外圈外径、轴承宽度三个核心参数要和张紧轮支架的安装槽严格匹配，建模时特意预留了0.02mm的安装公差带，避免现场装配时出现卡滞或间隙过大的问题；两侧的密封槽结构虽然在当前视图里未完全呈现，但建模时已经预留了骨架油封的安装位置，可适配多粉尘、有切削液飞溅的车间工况，阻止杂质进入滚道加剧磨损。

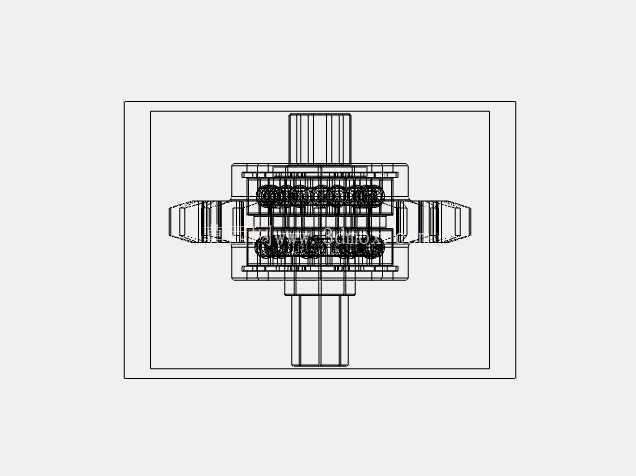

　　从设计思路上，没有盲目追求高转速、高载荷的轴承构型，而是紧扣链条张紧的实际工况：张紧轮本身转速不高，通常是链条线速度的同步转速，不需要过高的极限转速参数，但需要长期承受径向的交变载荷，同时要兼顾安装便捷性。滚动体的排布采用等间距设计，保持架的兜孔间隙控制在0.1mm以内，既保证滚动体运转时无卡滞，又避免间隙过大带来的运转晃动，防止链条在张紧过程中出现横向窜动。现场安装时需要注意，内圈的固定轴要做调质处理，表面硬度达到HRC28-32，避免轴面被内圈磨出凹痕影响拆卸；外圈压入张紧轮体时，要使用专用套筒压在外圈端面，不能通过敲击滚动体或内圈来装配，否则会导致滚道压痕直接影响轴承使用寿命。

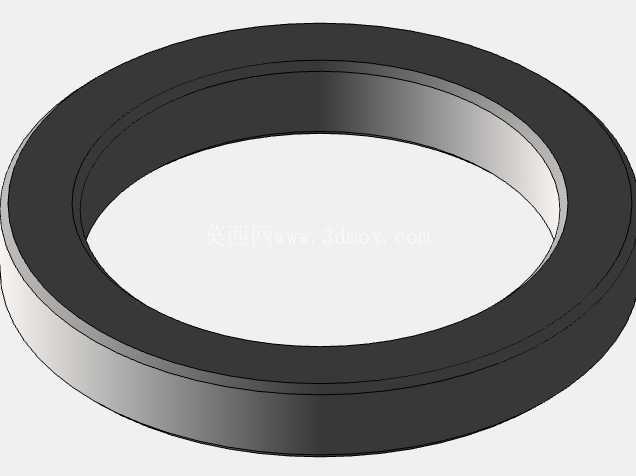

　　不少设计新人做链传动张紧结构时，容易直接照搬电机端的高速轴承型号，要么成本偏高，要么密封结构不适合现场工况，这个结构的建模过程特意把张紧工况的专属需求做了适配：比如保持架的材质选用、滚道的曲率优化、安装公差的预留，都是围绕张紧轮的实际使用场景调整的，没有套用通用轴承的默认参数。在输送线的实际应用里，这类轴承搭配张紧轮使用后，链条的维护周期可以从原来的3个月延长到8个月以上，因为张紧力稳定，链轮的齿面磨损量也能降低40%左右，减少了非计划停机的时间。建模时所有配合面的粗糙度要求也做了明确：内圈与轴配合的面粗糙度Ra1.6，外圈与轮体配合的面Ra3.2，滚道面Ra0.8，这些参数都是结合实际加工成本和使用需求平衡后的结果，不会因为过高的精度要求抬升加工成本，也不会因为精度不足影响运转稳定性。
