焊接网格格栅板及踏步结构设计

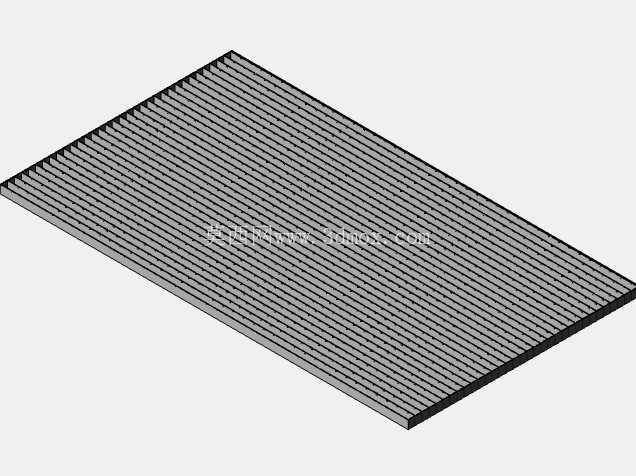

　　本次设计的焊接网格格栅构件，核心覆盖工业平台踏步、区域铺板两类常用承载场景，在结构选型阶段优先考量了不同工况下的载荷传递路径，摒弃了传统整板铺盖的冗余设计，采用等间距排布的承载扁钢与垂直方向的扭绞方钢电阻焊成型，所有焊点位置均做了熔深校核，避免长期动载下出现焊点脱开的失效问题。从实际应用场景出发，这类格栅构件可直接适配工业厂房的操作平台铺板、楼梯踏步板、设备周边巡检通道、厂区排水沟盖板、栈桥走道铺板，甚至在船舶甲板铺层、油气田场站巡检通道、市政工程树池篦子、幕墙装饰内层龙骨铺板场景下也能通用，核心优势在于通透的结构特性，可同时满足通风、透光、排水、防滑的多重需求，相比传统花纹钢板铺板，自重降低40%以上，且不会在表面积积油污、雨水、生产碎屑，大幅降低巡检人员滑倒的安全风险。

　　在功能特性设计上，承载扁钢的间距设置为30mm常规工业级规格，垂直方向的横杆间距为100mm，单块标准板的外形尺寸控制在1000mm宽度、6000mm长度以内，适配常规货运车辆的运输边界，安装时可根据现场实际跨度做任意裁切，裁切后只需对断面做简单的防腐处理即可直接安装，不会破坏整体结构的承载能力。踏步板的侧边做了25mm高度的折边挡沿，一方面可提升踏步的整体抗扭刚度，另一方面可避免人员行走时鞋跟卡入格栅间隙，同时踏步两端预留了与楼梯钢梁连接的螺栓安装孔，孔位做了长圆孔设计，可抵消现场安装时的钢梁焊接位置误差，安装时无需现场二次打孔，直接用M10的螺栓紧固即可完成固定。

　　设计过程中针对不同载荷等级做了分级校核，均布载荷3.5kN/㎡的工况下，格栅的最大挠度控制在跨度的1/200以内，满足工业操作平台的刚度要求，不会出现人员行走时的明显晃动感；针对有重型设备通行的区域，可通过加密承载扁钢间距、提升扁钢厚度的方式调整承载能力，无需改动整体连接结构。格栅的表面处理可根据使用环境选择热浸镀锌、喷漆、抛光等不同工艺，其中热浸镀锌处理的构件可在户外露天环境下使用30年以上，无需频繁做防腐维护。在结构细节上，所有扁钢的边缘均做了R2的圆角处理，避免安装和使用过程中划伤施工人员或巡检人员，横杆与扁钢的焊接位置做了打磨平滑处理，没有突出的焊瘤，不会积留杂物。

　　从安装边界来看，格栅板铺设时相邻两块板的间隙控制在5mm以内，既满足热胀冷缩的变形余量，又不会出现间隙过大卡滞异物的问题；平台区域铺设时，格栅板与周边设备基座、墙体的间隙控制在10mm以内，可避免工具、小零件从间隙掉落至下层区域。针对有密封需求的特殊场景，也可在格栅底部附加冲孔网层，不影响整体通风排水性能的同时，阻挡更小尺寸的杂物掉落。这类格栅结构的通透特性还可适配消防排烟的需求，在厂房内部发生火灾时，烟雾可通过格栅缝隙快速扩散至顶部排烟系统，同时镂空结构不会遮挡消防喷淋的覆盖范围，相比整板铺盖更符合工业建筑的消防设计规范。在船舶领域应用时，格栅的轻量化特性可降低船体整体自重，提升载重能力，同时镂空结构可快速排走甲板上的海浪积水，避免甲板湿滑；在油气田场站应用时，格栅不会积聚静电，且可快速排走场站的泄漏积液，降低可燃气体积聚的安全风险。
