2.54mm间距PCB接线连接器结构设计

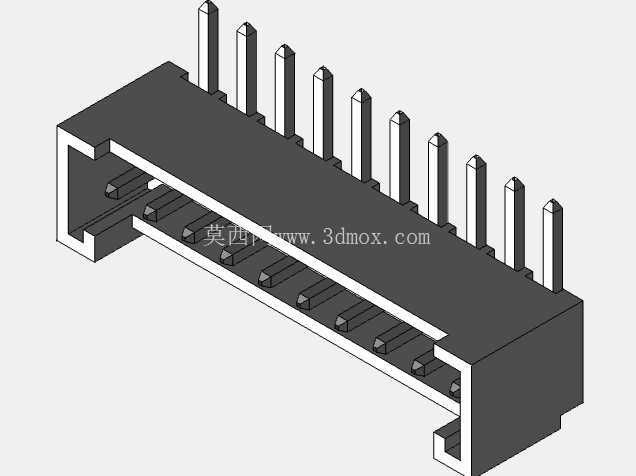

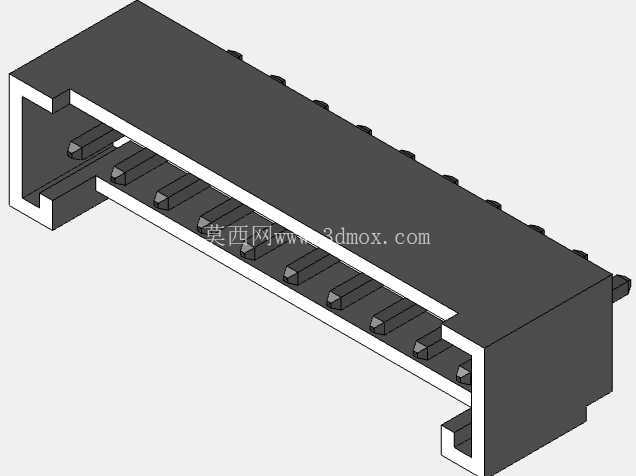

　　从实际使用场景来看，这类连接器常被用在单片机开发板、小型工控模块、家电控制板的内部接线中，既可以实现单块PCB上不同功能区的信号跳接，也能完成主板与外接传感器、操作面板的线束连接，2.54mm的间距是行业通用的标准规格，兼容常规的排针排母配接尺寸，也适配市面上通用的压接端子规格，不需要额外开模定制配套端子，选型替换的通用性很强。设计上首先考虑的是插装的导向与防呆，公端塑壳做了内凹的导向槽，母端对应位置做了凸起的导向筋，插合时可以自动校正位置，避免针脚歪折；塑壳侧边做了弹性锁扣结构，插合到位后会发出清脆的卡扣声响，同时锁扣会卡入母端的卡槽内，防止设备运输、运行过程中受振动出现松脱，这一点在车载电子、工业振动设备的板卡设计中尤为重要，很多早期的无锁扣连接器在振动环境下松脱率很高，这类带锁结构能大幅提升连接可靠性。在消费电子、工业控制板卡、小型智能设备的PCB板间互联场景里，这类间距2.54mm的线对板、板对板连接器是应用频次极高的基础互联元件，日常做板卡结构设计时，这类元件的安装边界、配合公差是必须提前卡准的细节，稍有偏差就会出现插装不到位、针脚虚接、塑壳开裂的问题。这套模型完整还原了公母端全套结构，包含直插针座、带锁扣塑壳、贴片式接座等不同适配形态，覆盖了板上直焊、线端压接、板间堆叠等多种常见的互联需求。

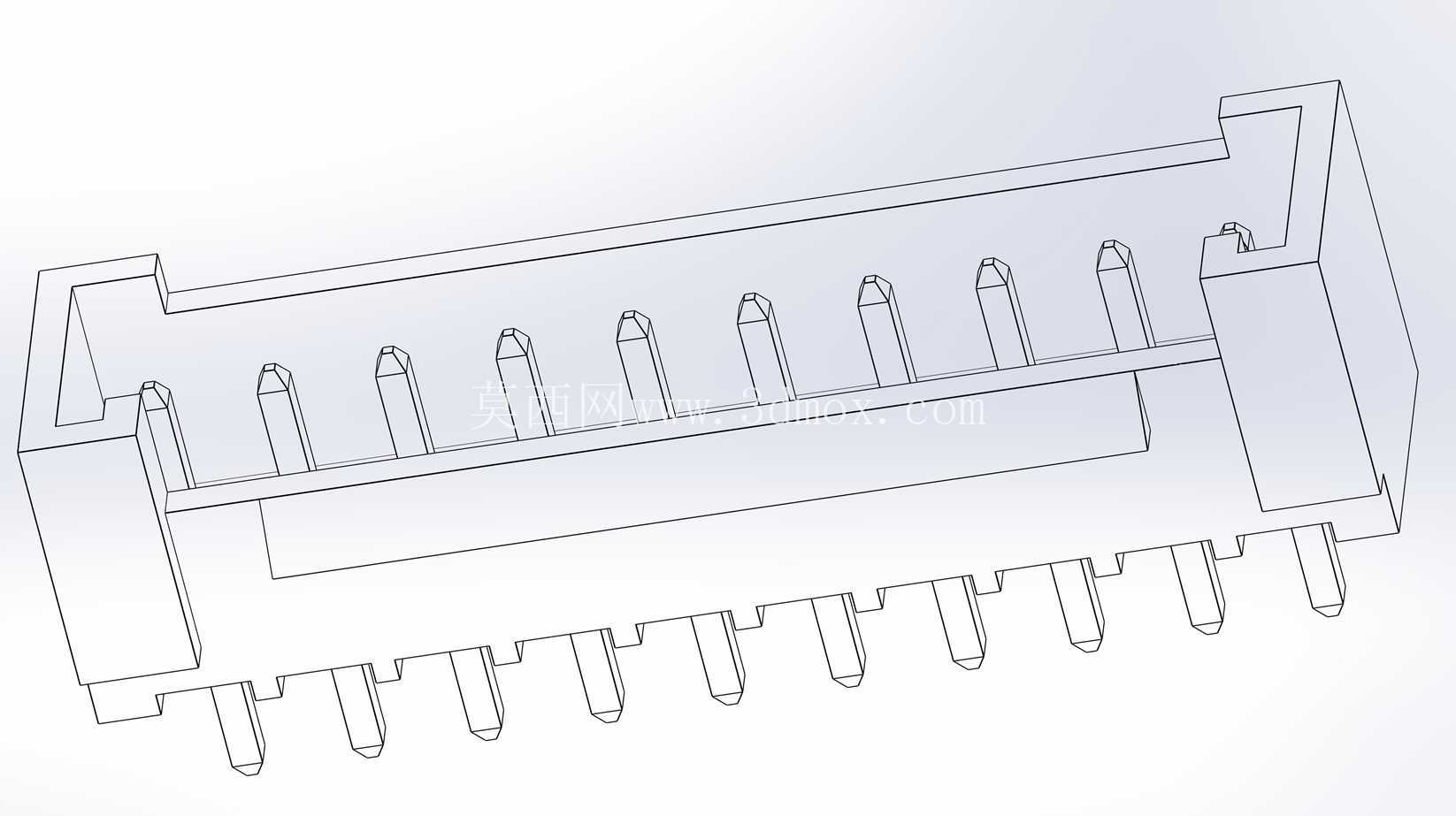

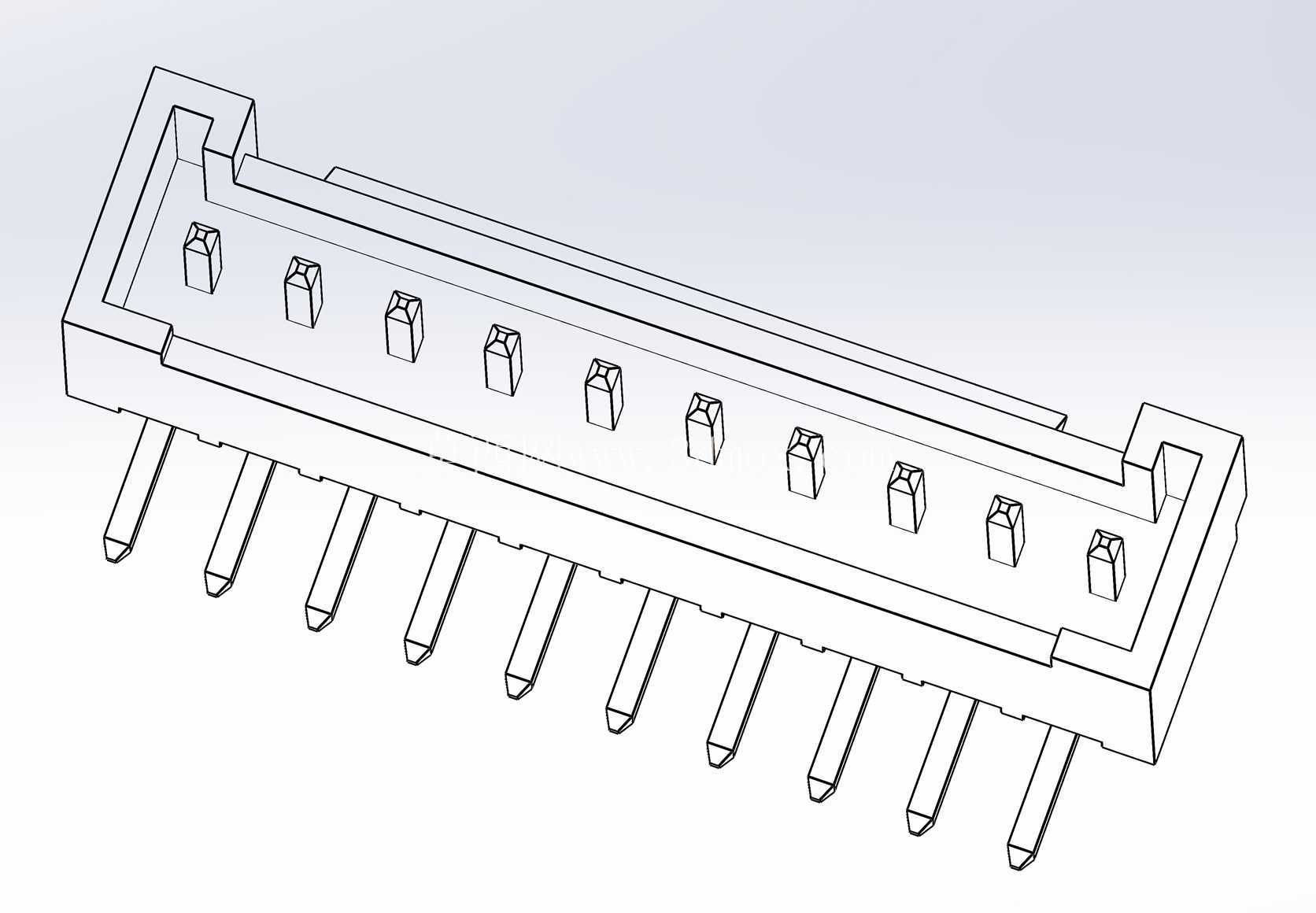

　　针脚部分的设计严格遵循2.54mm网格间距，直插式针脚的长度适配1.6mm标准厚度PCB的波峰焊工艺，针脚伸出PCB背面的长度控制在1.2-1.5mm，既保证焊锡能充分包裹针脚形成可靠焊点，也不会因为针脚过长导致焊后剪脚工序额外增加工作量；贴片式的接座焊盘做了加宽的爬锡结构，回流焊时焊锡能均匀铺展，减少虚焊、立碑的不良率。塑壳的壁厚做了均匀化处理，常规位置壁厚控制在0.8mm，卡扣位置局部加厚到1.2mm，既保证注塑成型时不会出现缩痕、缺料的问题，也能让卡扣具备足够的弹性和结构强度，反复插拔50次以上不会出现断裂、塑性变形的问题。

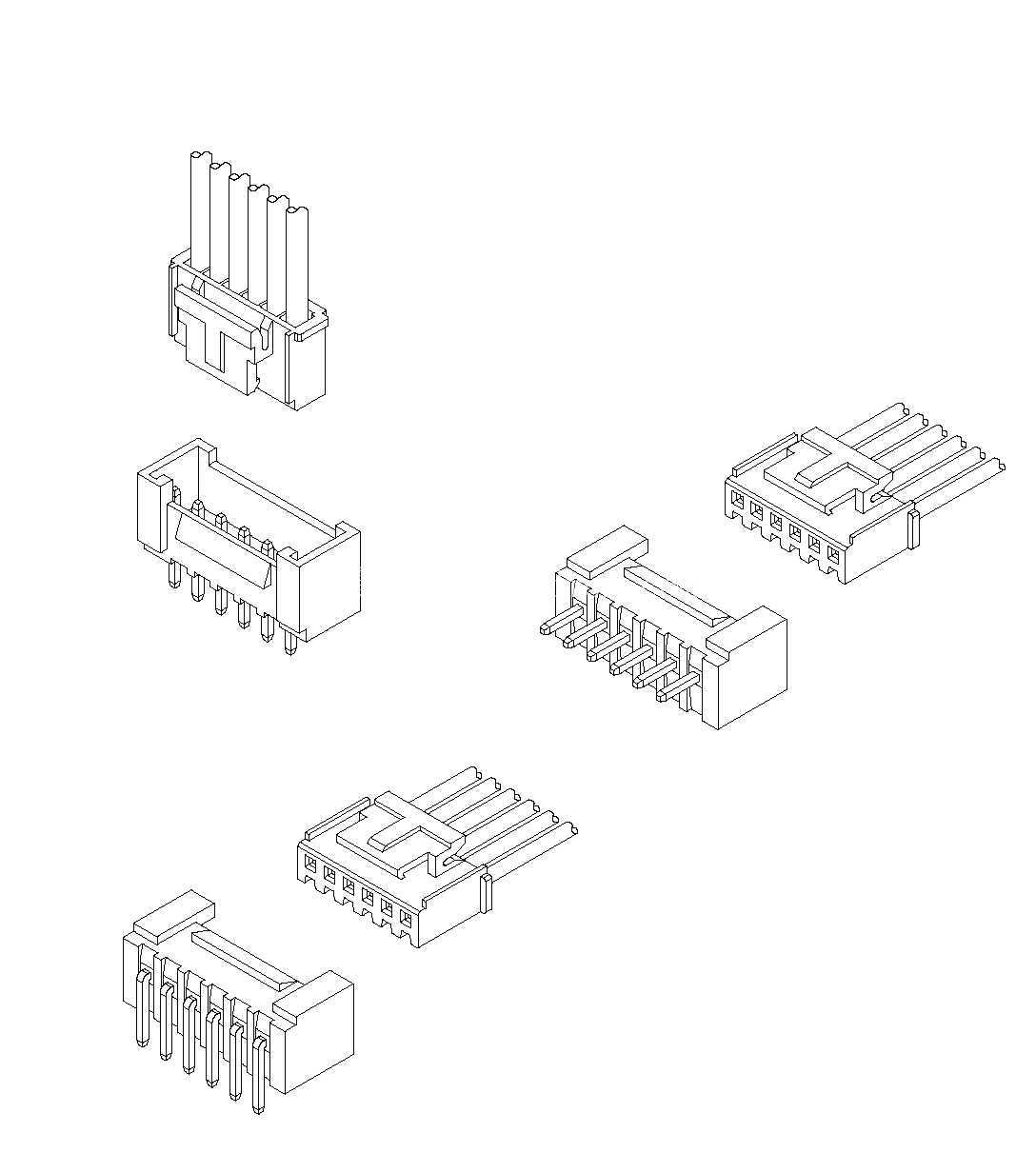

　　安装边界方面，整套连接器在PCB上的占用宽度根据针数不同做了对应适配，单pin位的宽度严格控制在2.54mm，板上安装时距离周边元件的安全距离预留了1mm，避免插接线束时和周边的电容、电阻等元件产生干涉；塑壳顶部的高度控制在6.2mm，适配设备内部的空间堆叠要求，不会因为元件过高导致外壳装配时出现顶壳的问题。另外模型里还原的不同结构形态，分别对应不同的接线需求：开口式的针座适合线束端提前压接端子后快速插装，带挡墙的接座适合板对板垂直连接时的限位，卧式贴片的接座适合板上空间局促、需要降低整体高度的薄型设备设计。

　　做结构设计时调用这类模型，不需要再从零开始绘制塑壳、针脚的细节，直接导入装配后就能核对安装孔位、干涉情况，也能直接导出针脚位置图给PCB Layout工程师做封装设计，大幅减少重复建模的工作量，也能避免因为自行绘制的尺寸偏差导致后期打样出现元件不匹配的问题。实际选型时还要注意，这类连接器的额定电流通常为3A每pin，适合信号传输和小功率供电场景，不能用于大电流的动力回路连接，设计时要根据回路的载流需求确认是否适配，避免出现载流不足导致针脚发热、塑壳融化的隐患。
