树莓派适配16MP自动对焦相机安装组件

　　做嵌入式视觉项目的结构设计时，最容易踩坑的就是相机模组的安装适配，尤其是搭配树莓派这类开源硬件使用的小型相机，很多时候买回来的裸板模组没有配套的固定结构，要么用双面胶随意粘贴导致光轴偏移，要么临时凑的支架和设备外壳干涉，调焦后跑位的问题更是屡见不鲜。这套适配Arducam 16MP自动对焦相机的安装结构，就是针对这类嵌入式视觉采集场景做的定制化设计，从实际装机的痛点出发，把安装、防护、对位的需求都整合到了结构件里。

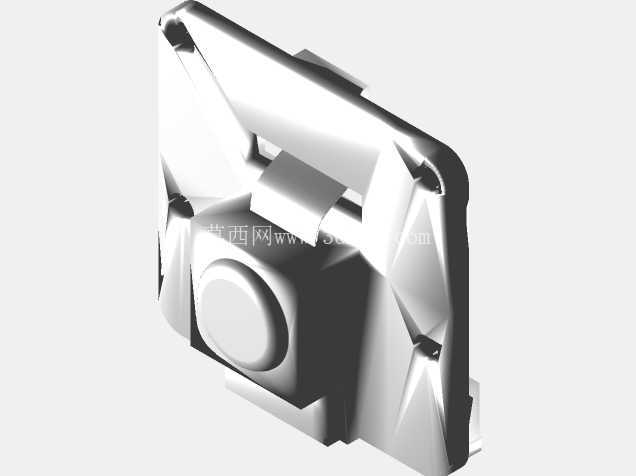

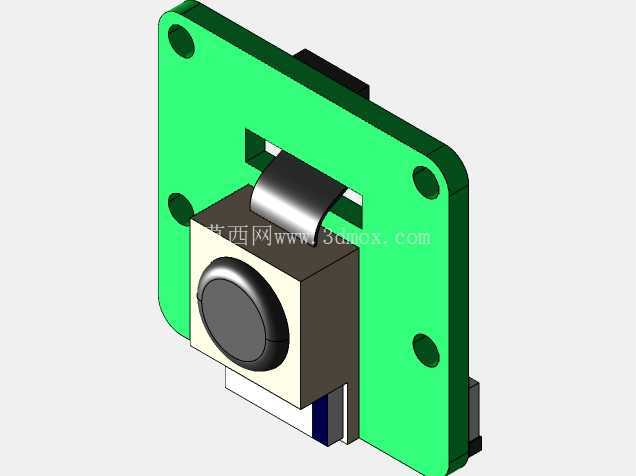

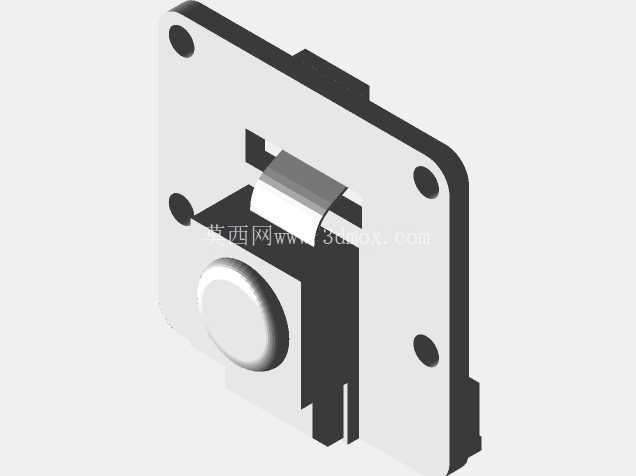

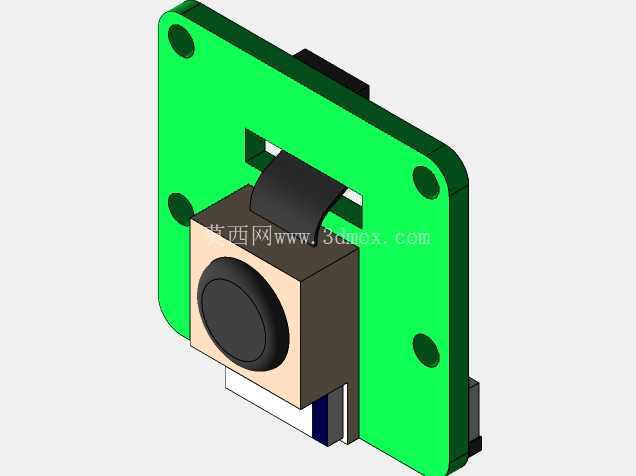

　　从实际应用场景来看，这类16MP自动对焦相机常被用在小型智能检测设备的视觉采集端，比如桌面级的零件外观检测工位、开源的智能监控终端、教育类机器人的视觉导航模块，还有小型自动化设备的条码识别工位，这些场景都要求相机模组安装后光轴位置稳定，不会因为设备运行的轻微震动出现偏移，同时还要给柔性排线留出足够的弯折空间，避免排线被结构件挤压导致接触不良。设计这个安装组件的时候，首先考虑的就是安装边界的适配，绿色的安装板采用四角沉头孔设计，孔位间距匹配通用的树莓派扩展安装孔距，也兼容大部分开源视觉项目的标准安装位，安装板整体厚度控制在3mm，既保证了足够的结构强度，不会因为螺丝锁附出现板面弯曲，又不会占用过多的Z向空间，适合紧凑的设备内部布局。

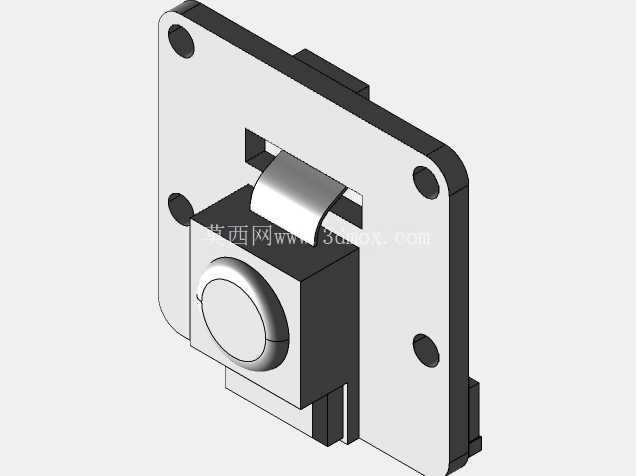

　　相机模组的固定采用框式限位结构，不是简单的平面贴合，而是在安装板中间开出和模组本体尺寸匹配的矩形槽，槽边做0.1mm的让位公差，模组卡入槽内后，前后左右的自由度被完全限制，不会出现横向滑移，槽体深度刚好和模组底座的高度匹配，锁附后镜头的光轴和安装板平面保持垂直，不需要装机后反复调整角度。镜头位置做了圆形让位孔，孔直径比镜头最大外径大1mm，既不会摩擦镜头外圈影响自动对焦的动作，又能挡住多余的杂光从镜头侧面进入传感器，避免成像出现眩光。考虑到自动对焦相机的镜头会有前后伸缩的动作，让位孔的深度做了特意控制，镜头在最近对焦距离伸出时，也不会和安装板表面接触，不会出现对焦卡滞的问题。

　　柔性排线的让位空间是设计时特意考量的细节，安装板在排线出线位置做了斜角让位槽，排线从模组接出后可以顺着槽体自然弯折，不会被安装板的直角边压出死折，要知道FPC排线如果弯折半径过小，很容易出现内部线路断裂，导致相机传输花屏甚至无法识别，这个让位槽的弧度刚好匹配排线的最小弯折半径要求，不管是朝上出线还是朝侧面出线的安装方式，都能给排线留出足够的走线空间。安装板的四个角做了R2的圆角处理，没有尖锐的毛边，在设备内部安装时不会刮伤其他连接线，也避免安装作业时划伤手指。

　　从功能特性上来说，这套结构除了固定相机模组，还能起到一定的防护作用，日常设备搬运或者调试时，不会因为误碰直接碰到镜头或者传感器基板，安装板的板面高出模组表面0.5mm，即使有小的杂物掉落，也会先碰到安装板，不会直接砸到镜头玻璃。材质选择上适合用3D打印制作小批量样机，也可以开模用ABS或者PC材质批量生产，结构上没有倒扣或者复杂的曲面，不管是FDM打印还是光固化打印都能轻松做出合格的零件，不需要额外做支撑结构，打印完成后只需要简单去除毛边就能直接使用，不需要二次加工。

　　实际装机测试的时候，这套结构能兼容不同版本的Arducam 16MP自动对焦模组，不管是带IR滤光片的版本还是不带滤光片的版本，槽体的尺寸都能适配，安装孔位也能直接固定在树莓派的官方外壳预留位上，不需要额外打孔。和市面上通用的相机支架相比，这套结构没有多余的调节关节，避免了长期使用后关节松动导致的光轴偏移，对于固定焦距工作场景的视觉项目来说，这种刚性固定的结构反而更稳定，不需要定期重新校准相机位置。在做结构堆叠的时候，安装板的背面做了0.2mm的凸台，锁附到设备安装面时，不会因为板面的平面度误差导致整个组件倾斜，凸台的接触面积小，锁附螺丝的时候受力更均匀，不会出现安装板翘曲的情况。

　　很多工程师做嵌入式视觉项目时，往往只关注相机的参数是否满足要求，忽略了安装结构的合理性，最后出现成像模糊、对焦卡滞、排线损坏等问题，反而要花更多的时间去整改结构。这套安装组件的设计思路就是从实际装机的细节问题出发，把容易忽略的排线让位、光轴垂直、镜头活动空间、安装兼容性这些点都整合到一个简单的结构件里，没有复杂的零件，不需要额外的紧固件，只需要四颗M2的沉头螺丝就能完成相机模组和安装板的固定，再用四颗M2.5的螺丝就能把整个组件固定到设备上，装配效率很高，也方便后期维护拆卸。对于做小型智能设备、开源硬件项目、教育类机器人的结构工程师来说，这种经过实际装机验证的安装结构，能省去很多反复调整结构的时间，直接套用就能满足大部分固定视觉采集场景的安装需求。
