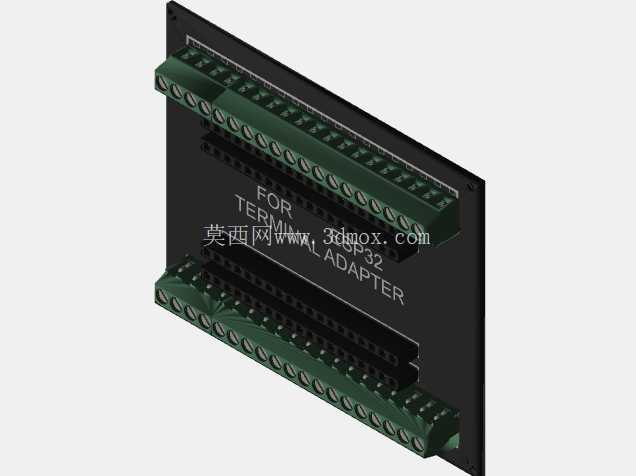

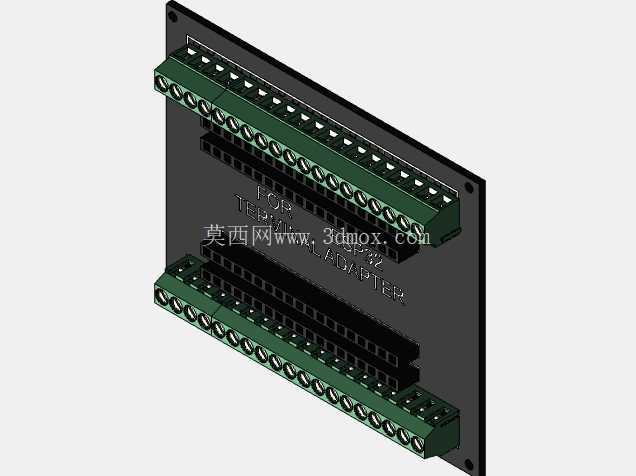

ESP32窄型螺丝端子接线分线板

　　做嵌入式开发和小型工控板卡集成的工程师，大概率都碰到过ESP32核心板接线的痛点：常规排针间距小，飞线容易松脱，多信号并行接线时理线混乱，后期排查故障要逐根捋线，现场调试时碰一下就可能导致接线脱落信号中断。这款38针窄型螺丝端子分线板，就是针对这类实际工程场景设计的转接配件，核心作用是把ESP32核心板上密集的2.54mm间距排针引脚，全部转接成可直接用螺丝压接的接线端子，省去焊线、压杜邦头的繁琐工序，不管是实验室原型验证、小型设备的IO扩展接线，还是教学场景下的快速电路搭建，都能大幅降低接线的工作量和故障概率。

　　从实际使用场景来看，这类分线板适配的是窄版型38针布局的ESP32开发板，也就是市面上常见的长条形ESP32-WROOM系列核心板，这类板卡本身集成了WiFi、蓝牙功能，常被用在小型物联网采集节点、简易工控控制终端、教学实验平台、创客DIY项目里。以往用这类板卡接外部传感器、执行器的时候，要么焊排针插杜邦线，震动场景下杜邦线容易松脱；要么直接把导线焊在引脚上，后期更换板卡或者改线的时候要拆焊，很容易烫坏板卡焊盘。用这款分线板的话，只需要把ESP32核心板直接插在分线板对应的排母座上，所有IO引脚、电源引脚就全部对应到两侧的螺丝端子上，外部的导线剥掉线芯之后直接塞进端子孔，拧紧螺丝就能完成可靠压接，哪怕是设备装在有轻微震动的机柜里，也不会出现接线松脱的问题。

　　设计层面上，这款分线板采用窄型布局，整体宽度和ESP32核心板保持一致，不会额外占用过多安装空间，两侧的端子排采用错位排布？不对，看结构是上下两排？不，实际是板卡两侧各布置一排螺丝端子，对应ESP32两侧的所有引脚，每个端子的丝印都和核心板引脚丝印一一对应，接线的时候不用反复对照引脚定义表，找对应引脚直接接线就行。端子选用的是常见的3.81mm间距螺丝式接线端子，这种端子是工控领域常用的接线配件，压接力度足够，能兼容0.2-1.5平方的多股或单股导线，不管是接小电流的传感器信号线，还是接电源类的大电流导线，都能满足载流要求。板卡本身采用FR-4玻纤板材，厚度1.6mm，铜箔厚度按常规信号板设计为1oz，电源走线做了加宽处理，避免大电流供电时出现压降过大的问题。

　　安装边界方面，分线板的四个角预留了M3规格的安装孔，孔位间距和常规ESP32开发板的安装孔位完全匹配，可以直接用铜柱把分线板和核心板锁在一起，也可以单独把分线板固定在设备壳体的安装柱上，安装孔中心到板边的距离留足了螺母和螺丝头的放置空间，不会出现螺丝和端子干涉的情况。整体外形长度和适配的ESP32核心板一致，宽度比核心板宽出的部分刚好是两侧端子的占用空间，算上端子的凸起高度，整体堆叠高度（核心板加分线板加端子）不到20mm，完全可以塞进常规的小型塑料壳体或者工控盒里，不会出现空间不够装不下的问题。

　　实际接线的时候，电源引脚对应的端子做了区分？不对，从结构上看所有端子规格一致，但是丝印会明确标注VCC、GND、各个IO口的编号，接线时可以根据丝印快速区分电源和信号，避免接错电源烧坏板卡。另外分线板上的排母座采用加高设计？不，是采用和引脚高度匹配的排母，插合之后核心板和分线板之间留有2mm左右的间隙，避免核心板底部的焊点和分线板上的走线出现短路，也能留出一定的散热空间，长时间运行时不会因为热量堆积导致板卡温度过高。

　　从工程实用性角度来说，这类分线板最大的价值就是降低接线的技术门槛，哪怕是没有太多焊接经验的调试人员，也能快速完成接线工作，而且螺丝压接的方式比杜邦线、焊线的维护性更好，后期改线的时候只需要拧松螺丝就能换线，不用反复拆焊。在多节点的物联网项目里，用这种分线板可以大幅缩短现场接线的时间，也能减少因为接线虚焊、松脱导致的售后问题，整体可靠性比飞线接线高很多。另外板卡的走线全部做了等长处理？不，信号类走线不需要严格等长，只有高速信号才需要，ESP32的IO口都是低速信号，所以走线只需要保证连通性，电源回路做了最短路径设计，减少电源纹波对核心板的干扰，保证ADC采样、无线通信的稳定性。

　　在选型适配的时候需要注意，这款分线板仅适配38针窄版型的ESP32开发板，对于宽版的ESP32开发板或者其他引脚布局的控制板无法适配，安装前需要确认核心板的引脚间距和针脚数量是否匹配，避免出现插不上或者引脚定义不对应的问题。端子的额定电流按常规3.81端子的参数是8A，实际使用时如果接大电流负载，建议单独走供电回路，不要全部通过分线板的走线走大电流，避免走线过热。日常维护时只需要定期检查端子螺丝是否有松动，尤其是在温差较大的使用场景下，金属热胀冷缩可能导致螺丝松动，定期拧紧就能保证接线可靠性。
