150M速率外置天线USB无线网卡结构

　　在工业现场的设备联网改造场景里，这类USB接口的WiFi适配器是解决老旧工控机、嵌入式设备无无线联网能力的常用配件，很多车间里的早期工控设备只配备有线网口，布线调整成本高，用这类即插即用的USB无线适配器就能快速接入车间局域网，不用拆解设备加装内置网卡，也不用重新布设网线，对于临时搭建的测试工位、移动数据采集终端来说，这类配件的适配灵活性远高于内置网卡方案。

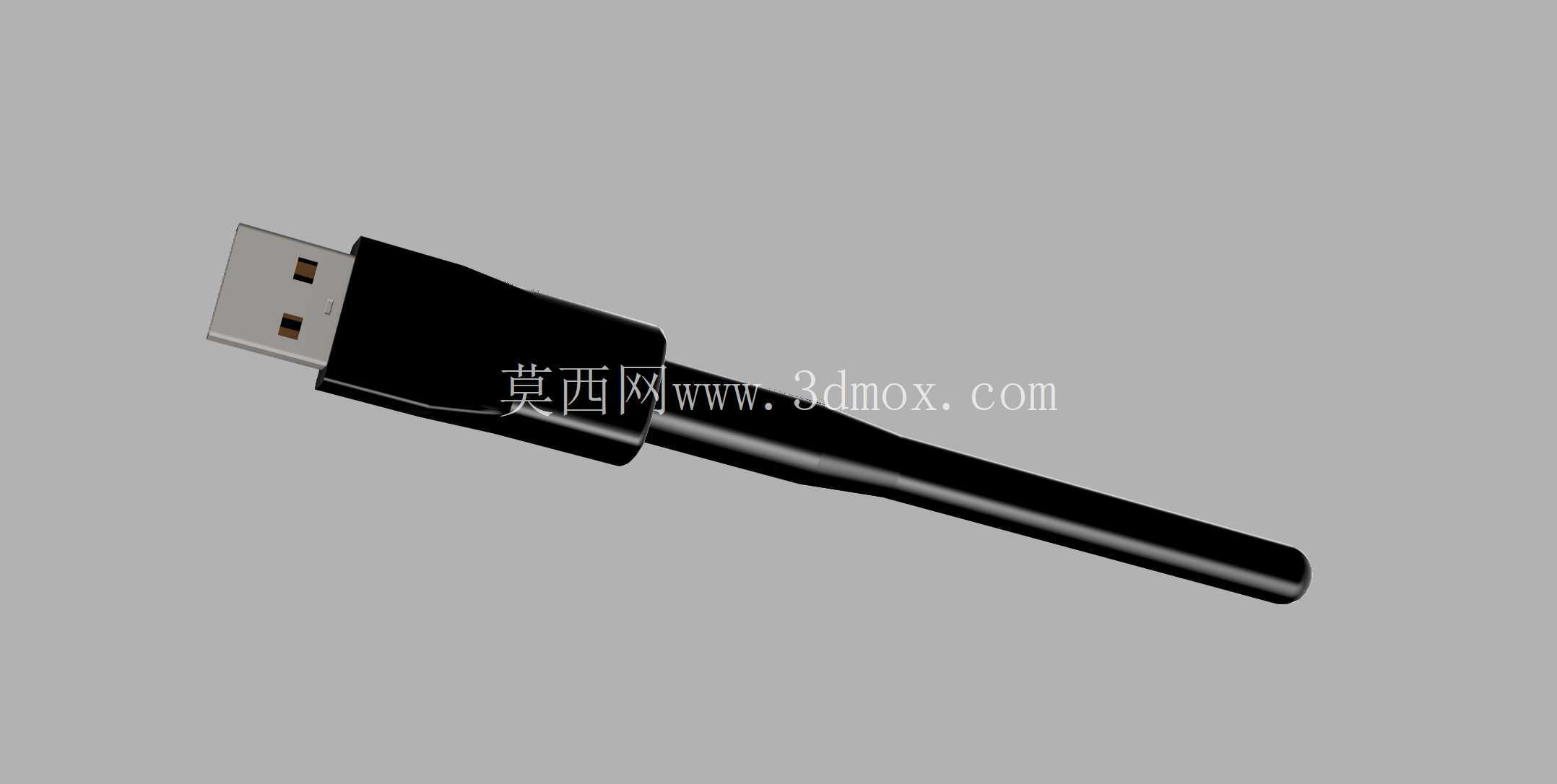

　　从结构设计来看，这款适配器采用标准USB Type-A公头作为接口端，接口部分做了加厚的塑胶包覆，金属屏蔽壳完全包裹USB接头的针脚区域，能减少插拔过程中针脚受力变形的风险，同时屏蔽层可以隔绝USB接口供电带来的电磁干扰，避免无线信号受电源纹波影响。接头后方的壳体做了圆弧过渡，不会因为适配器本体突出挡住相邻的USB接口，很多紧凑布局的工控机USB接口间距很小，这类收窄过渡的结构能有效规避接口干涉问题，实际安装时不用额外占用扩展坞的接口位。

　　外置的棒状天线采用铰接结构和主体连接，天线可以在水平、垂直方向调整角度，适配不同安装位置的信号朝向需求——比如工控机放在金属机柜内部的时候，天线可以调整角度从机柜的散热缝隙伸出来，避免金属机柜屏蔽无线信号；如果是桌面安装的设备，天线可以竖直摆放获得最优的全向信号覆盖。天线内部的PCB板做了阻抗匹配设计，和主体内部的射频模块通过同轴馈线连接，馈线的走线在壳体内部做了固定，避免调整天线角度的时候拉扯馈线导致焊点脱落。

　　主体内部的空间布局上，射频芯片、电源管理电路都布置在USB接头后方的腔体内，壳体采用超声焊接的拼合结构，接缝处没有外露的螺丝，整体防护等级能满足日常办公、普通工业车间的防尘需求，不会因为日常落灰导致内部电路短路。壳体表面做了细磨砂处理，插拔的时候摩擦力足够，不会因为手滑导致插拔不到位。

　　从安装边界来看，这款适配器总长度控制在常规U盘的尺寸范围内，USB接头插入设备后，主体突出设备表面的长度不会过长，在设备移动、搬运过程中不容易被磕碰折断，很多工业现场的移动数据采集终端经常需要在不同工位间转移，过长的USB外设很容易被工位边缘、管线勾到导致接口损坏，这类紧凑尺寸的设计能大幅降低使用中的损坏概率。天线部分的直径控制在合理范围，转动的时候不会和周边的线材、其他外设产生干涉。

　　实际使用场景里，这类150Mbit/s速率的适配器足够满足工业设备的小数据量传输需求，比如设备状态数据上传、简单的指令下发、低速的文件传输，不需要过高的带宽就能稳定运行，相比高速率的无线网卡，这类低速率产品的功耗更低，USB接口直接供电就能稳定运行，不需要额外的辅助供电，对于供电能力有限的嵌入式USB主机来说兼容性更好，不会出现供电不足导致的设备掉线问题。

　　设计过程中，结构件的壁厚做了均匀化处理，注塑成型的时候不会出现缩痕、翘曲的问题，USB金属接头和塑胶壳体的配合做了倒扣结构，长期插拔也不会出现接头和壳体松脱的情况。天线和主体连接的铰接部位做了阻尼设计，调整到任意角度都能保持固定，不会因为设备震动导致天线角度自行偏移，在有持续震动的工业设备上使用也能保持稳定的信号朝向。
