GNSS配套圆盘式GPS天线接地板结构

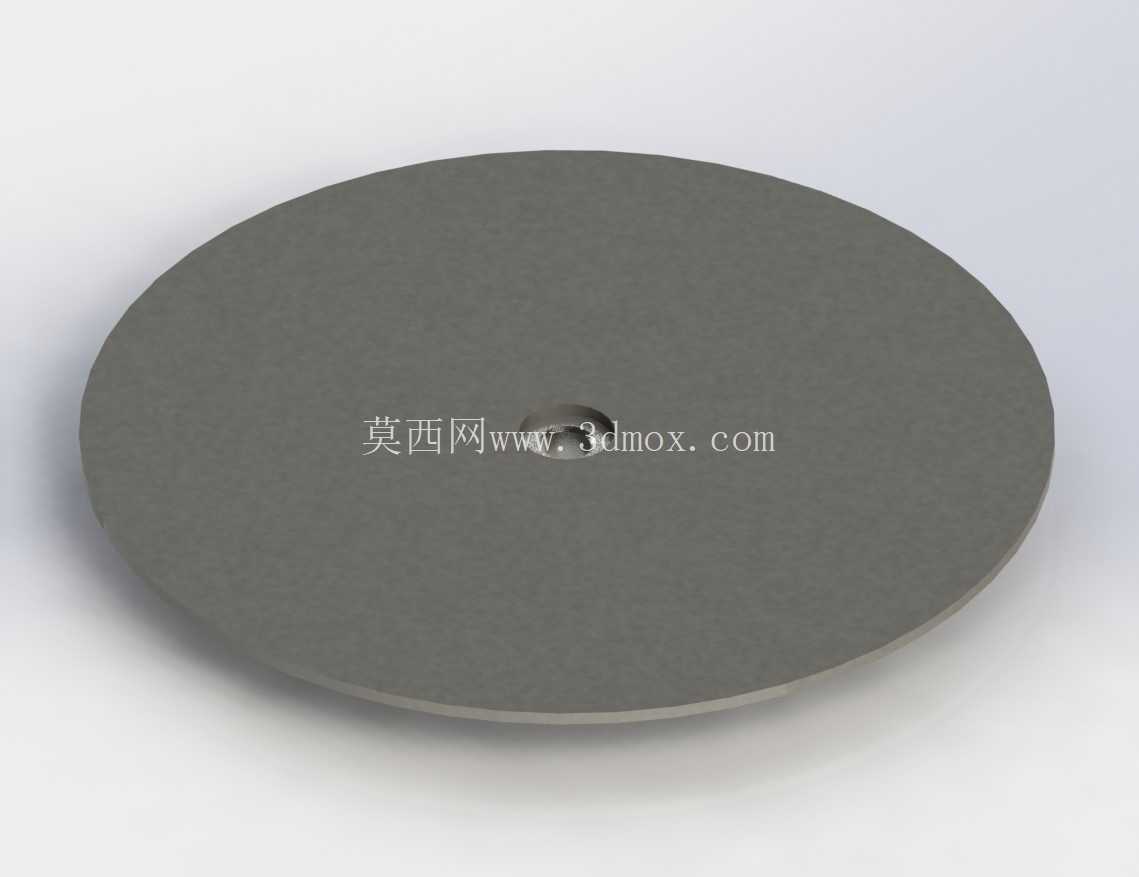

　　在车载、户外测绘、无人设备定位场景中，GNSS接收设备的信号稳定性一直是现场调试的核心痛点，尤其是在多路径反射干扰较强的城市峡谷、金属载体周边，普通棒状天线的信号接收增益波动大，容易出现定位漂移、固定解丢失的问题，而配套的接地板结构，正是通过物理结构层面的信号引导，从根源上改善天线的信号接收边界。这款圆盘式接地板采用整面圆形金属基材加工，中心预留天线安装通孔，整体盘面做平整化处理，没有多余的凸起结构，能够在安装后为上方的GNSS天线提供均匀的反射参考面，将来自天线下方的杂散反射信号进行规整引导，减少旁瓣信号对主瓣接收方向的干扰，同时放大有效卫星信号的接收强度，让天线的方向图更趋近于理想的半球形覆盖，避免低仰角卫星信号被周边金属结构散射后形成的多路径误差。

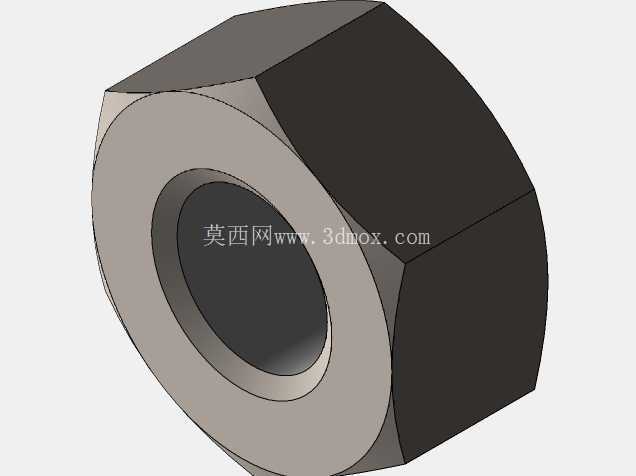

　　从安装适配性来看，这款接地板没有采用常规三脚架安装座通用的标准螺纹孔，而是在安装位嵌入M6焊接螺母，这种设计一方面规避了薄板攻丝带来的螺纹滑牙风险，在户外反复拆装、长期受振动的工况下，螺纹连接的可靠性远高于直接在薄板上加工的标准螺纹，另一方面焊接螺母的沉头嵌入设计，能够保证盘面安装后与安装基准面完全贴合，不会因为螺母凸起导致盘面倾斜，影响天线的相位中心精度。在实际配套场景中，这款接地板可直接匹配低成本u-blox ANN-MB-00型天线，搭配支持L1/L2双频的GNSS接收机使用时，能够有效抑制地面、载体金属表面的反射干扰，在开阔场景下可实现厘米级的稳定定位输出，完全满足车载导航、无人机航测、户外测绘基站的定位精度要求。从结构设计的细节来看，整盘的直径尺寸经过射频仿真优化，既不会因为尺寸过小导致信号反射覆盖范围不足，无法起到抑制多路径的作用，也不会因为尺寸过大增加不必要的重量和风阻，在车载高速行驶、无人机高空飞行的工况下，圆盘的流线型边缘不会产生额外的气动阻力，薄型盘面的重量也不会给安装支架带来额外的负载。盘面的中心孔位与焊接螺母保持严格同轴度，安装后天线的相位中心能够与接地板的圆心完全重合，避免因为安装偏心导致的信号方向图畸变，保证各个方位角的卫星信号接收增益一致。

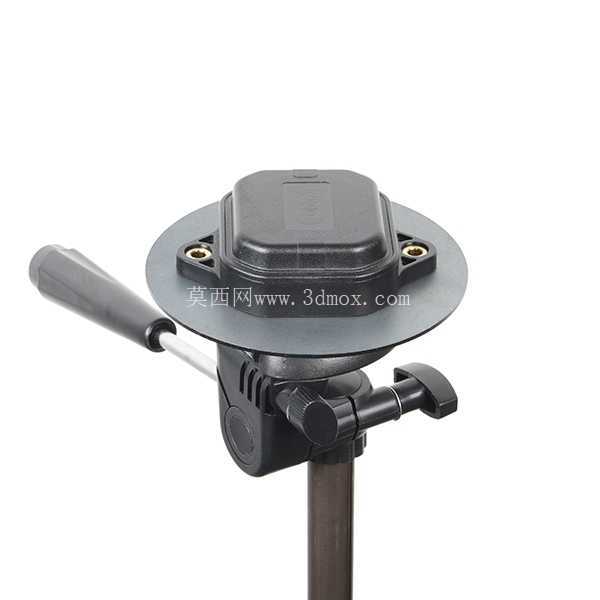

　　在实际安装边界上，这款接地板可直接固定在车顶、设备舱顶部、三脚架云台上，安装时只需要保证盘面保持水平，上方无金属遮挡即可，不需要额外做绝缘处理，金属盘面本身可直接与载体金属结构连通，起到统一接地电位的作用，减少设备系统的电磁干扰。不同于市面上常见的方形接地板，圆形盘面的各个方向边缘到中心天线的距离完全一致，不会因为边角位置的反射差异导致不同方位角的信号接收增益出现波动，在全向接收卫星信号的场景下，信号一致性表现更优。盘面表面做哑光氧化处理，不会在户外强光下产生镜面反射，同时具备基础的防腐蚀能力，能够适应雨天、盐雾等户外复杂工况，长期户外使用不会出现表面锈蚀导致的导电性能下降，保证信号反射效果的长期稳定性。

　　在结构强度方面，整盘采用足够厚度的金属板材加工，日常搬运、安装过程中不会出现弯折变形，即使受到轻微的外力磕碰，也能保持盘面的平面度，不会因为盘面变形导致信号反射角度偏移，影响信号增强效果。对于结构设计从业者来说，这类接地板的设计核心不在于复杂的曲面结构，而在于安装位的可靠性、尺寸的射频匹配性、工况适配的细节处理，很多同类产品为了加工方便直接在薄板上攻丝，在户外反复拆装几次就会出现滑牙问题，或者盘面尺寸随意设定，无法起到理想的多路径抑制效果，而这款结构在细节上的处理，完全贴合实际工程使用中的痛点，不需要用户后期再做额外的改装，安装后即可直接发挥信号增强的作用。在无人配送车、自动驾驶测试车辆、便携式测绘基站这类对定位稳定性要求较高的设备上，这类接地板是提升GNSS定位可靠性的低成本方案，不需要更换更高价位的高端天线，仅通过配套接地板的结构优化，就能大幅提升复杂环境下的固定解获取率，减少定位漂移带来的设备运行风险。
