单级圆柱齿轮减速传动装置结构设计

　　在常规工业传动链路里，这类单级齿轮减速结构的应用场景覆盖极广，从轻工生产线的输送带驱动、小型物料提升机构，到农机配套的动力输出单元、普通机床的辅助进给传动，都能见到它的身影。不同于多级减速结构的复杂传动链路，单级结构的传动链路更短，动力从输入轴端接入后，直接通过轴上的小齿轮与输出轴端的大齿轮完成啮合传动，没有中间轮系的功率损耗，在传动比需求不超过5的工况下，传动效率能维持在较高水平，日常维护的拆检难度也远低于多级结构。

　　从实际用途来看，这类装置核心作用是匹配原动机与工作端的转速扭矩差，常规异步电机、小型内燃机的输出转速普遍偏高，直接驱动大负载工作端时会出现扭矩不足、启动堵转的问题，通过大小齿轮的齿数比匹配，就能把原动机的高转速降低到工作端需要的运行转速，同时按照传动比成比例放大输出扭矩，满足低速大扭矩的负载驱动需求。很多现场调试的场景里，选型人员会优先核算工作端的实际运行转速、额定负载扭矩，再反推需要的传动比，单级结构因为传动比范围固定，在小减速比需求的工况下，比多级结构的成本更低、运行稳定性更好。

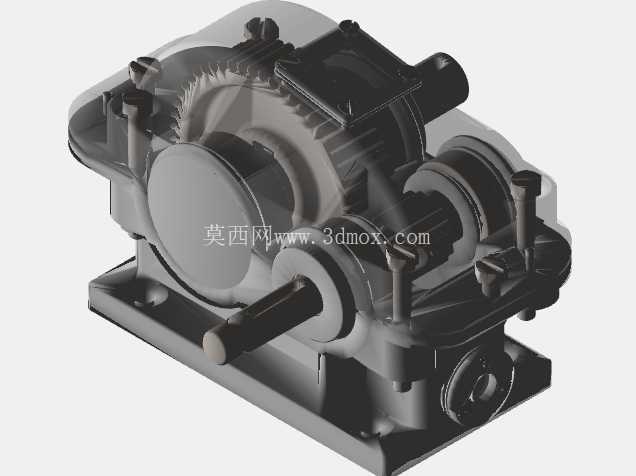

　　从功能特性上看，这套结构采用闭式箱体设计，上下剖分的箱体结构既可以保证齿轮啮合区域的密封性能，避免车间内的粉尘、切削液杂质进入啮合区造成齿面磨粒磨损，也能储存润滑脂或者润滑油，让齿轮啮合面、轴承转动位置持续得到润滑，降低长期运行的磨损量。输入轴与输出轴采用平行轴布置，轴端通过滚动轴承支撑在箱体轴承座孔内，轴承位置搭配有密封端盖，既可以防止润滑油泄漏，也能承受传动过程中产生的径向力与少量轴向力，保证轴系运转的同轴度，避免齿轮啮合时出现偏载、打齿的问题。箱体底部设计有一体式安装底座，底座上预留了固定安装的螺栓孔，安装时可以直接通过螺栓把整机固定在设备机架的安装平面上，不需要额外设计复杂的转接支架。

　　设计思路上，这套结构优先考虑了加工装配的工艺性，上下箱体的剖分面经过铣削加工，装配时通过定位销保证上下箱体的轴承孔同轴度，避免装配错位造成轴系卡滞。齿轮采用渐开线圆柱直齿设计，相比斜齿轮加工难度更低，没有轴向力的额外负载，对轴承的选型要求更宽松，普通深沟球轴承就能满足支撑需求，适合通用工况下的批量生产应用。轴上的齿轮与轴采用键连接传递扭矩，轴端设计有轴肩与挡圈结构，对齿轮、轴承的轴向位置进行限位，避免运转过程中出现轴向窜动，影响齿轮啮合精度。箱体顶部设计有透气帽安装位，长期运转时箱体内温度升高、空气膨胀，可以通过透气帽平衡内外压力，避免密封位置因为内部压力过高出现漏油问题；箱体下部设计有油位观察与放油结构，日常维护时可以直接观察润滑油液位，更换润滑油时不需要完全拆解箱体，降低维护工作量。

　　从外形尺寸与安装边界来看，这类单级减速结构的整体外形紧凑，输入轴与输出轴的中心距是核心安装参数，选型时需要匹配原动机输出轴与工作端输入轴的中心高度，避免安装时出现轴系不同心的问题。输入轴、输出轴的轴伸长度、轴径尺寸与键槽规格都按照通用传动标准设计，可以直接搭配标准联轴器、带轮或者链轮进行动力连接，不需要额外定制转接零件。安装底座的螺栓孔间距、孔径尺寸适配常规槽钢、型钢焊接机架的安装尺寸，固定时采用普通六角螺栓就能完成锁紧，安装时只需要保证箱体安装平面的平面度，避免底座锁紧后出现箱体变形，导致轴承孔同轴度超差、运转卡滞。轴伸位置与周边结构的安全距离需要预留足够空间，一方面方便联轴器的安装拆卸，另一方面也避免运转过程中轴端零件与周边机架、护罩出现刮碰。日常安装时还要注意输入轴与原动机、输出轴与工作端的同轴度校正，偏差过大会造成轴承额外受力、振动加剧，缩短整机的使用寿命。
