圆柱斜齿轮二级减速器结构设计

　　在常规工业传动场景里，这类二级斜齿轮减速装置的应用覆盖范围极广，从输送线驱动、小型物料加工设备的动力匹配，到轻工生产线的转速扭矩转换单元，都能见到同结构产品的实际落地。不同于单级减速结构的传动比局限，二级布置的结构可以在相对紧凑的箱体空间内实现更大的传动比覆盖，匹配常规四级电机输出转速到工作端需要的低转速大扭矩输出需求，斜齿轮的啮合形式相比直齿轮，啮合重合度更高，传动过程中的冲击载荷更小，运行平稳性更优，适合中低速连续运转的工况场景。

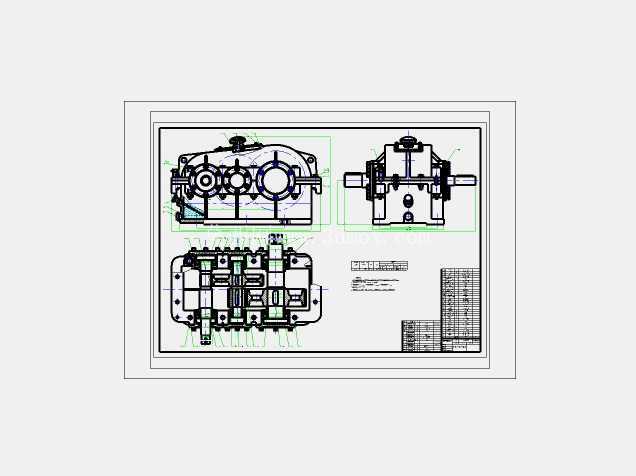

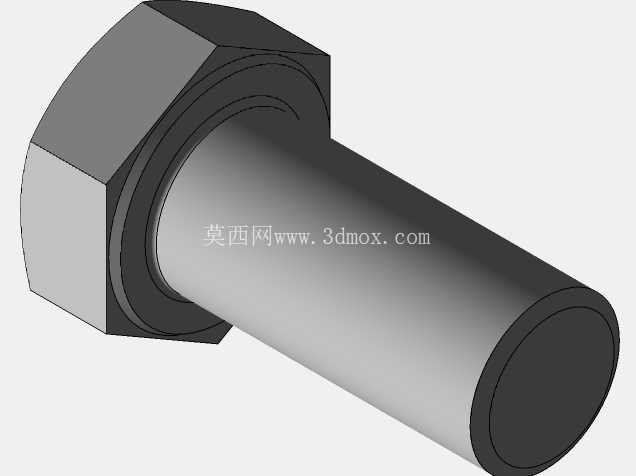

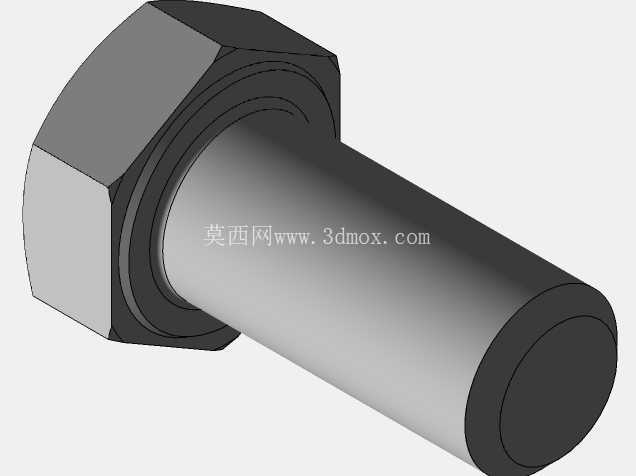

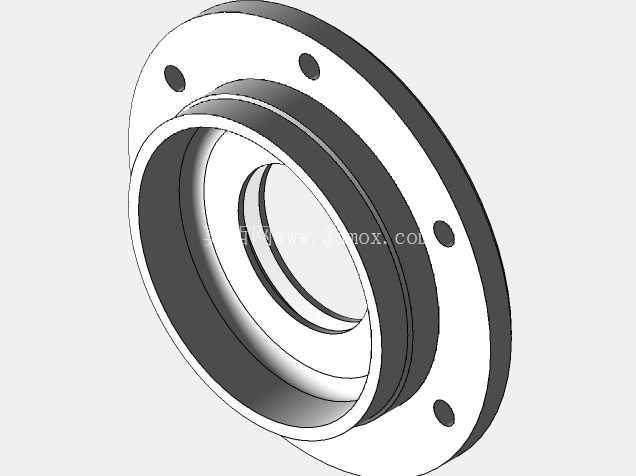

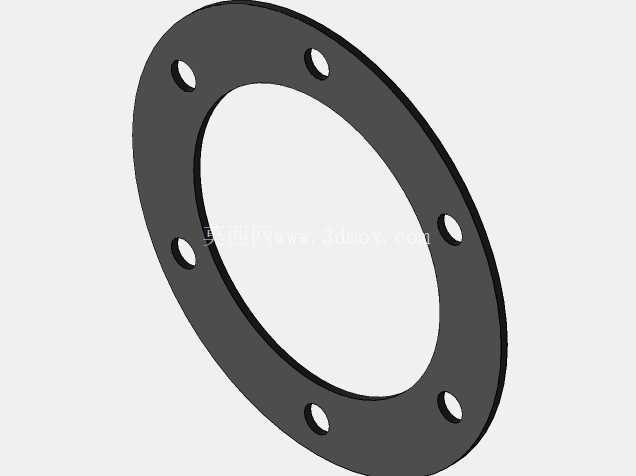

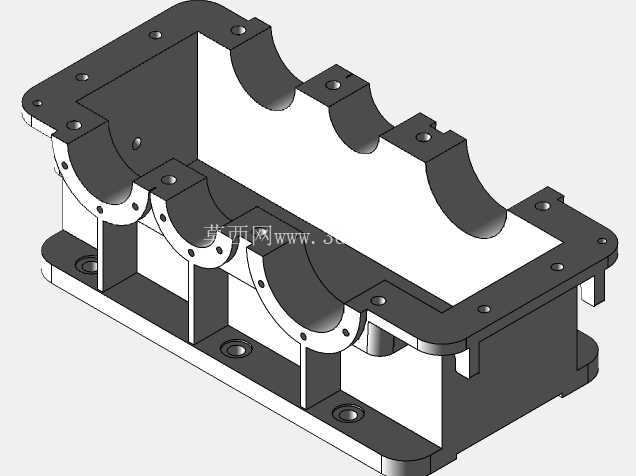

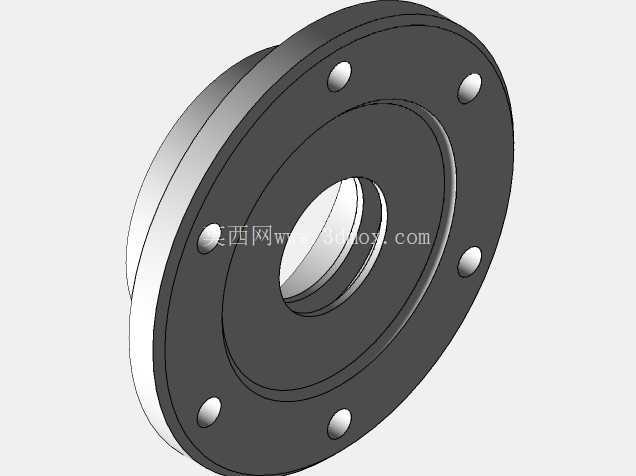

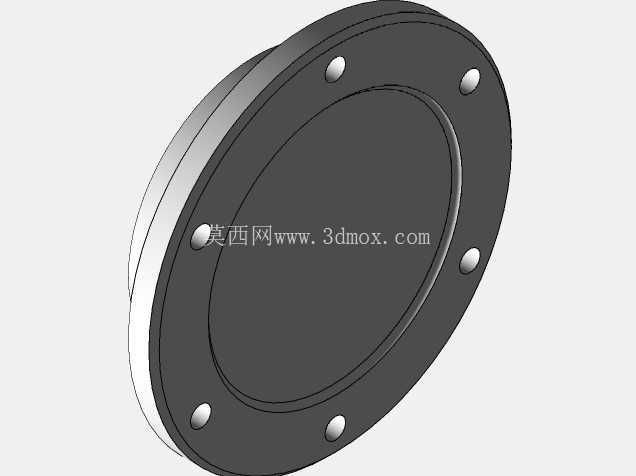

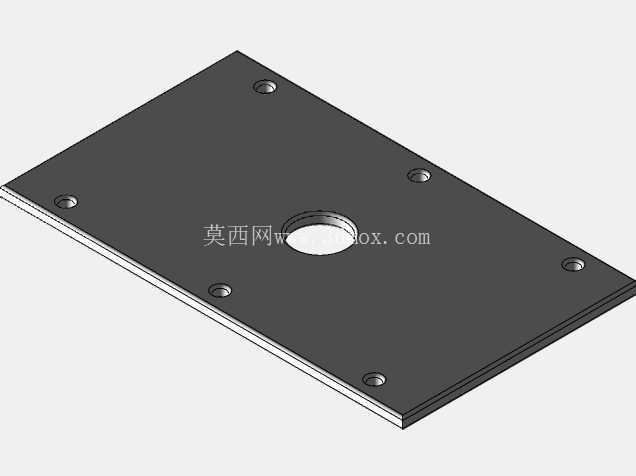

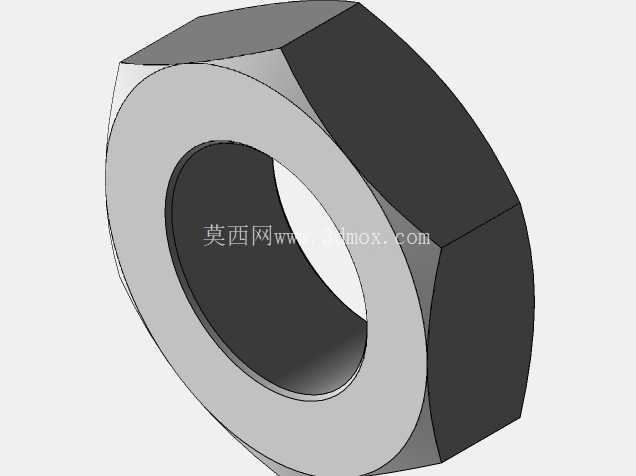

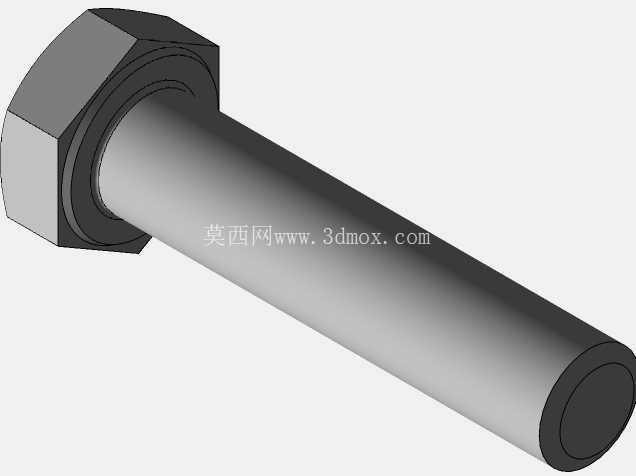

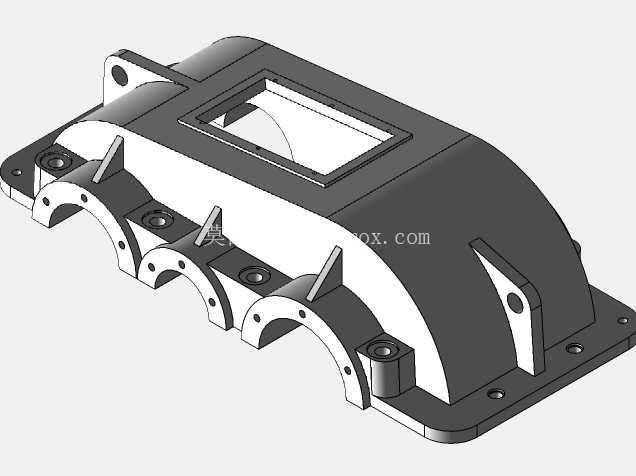

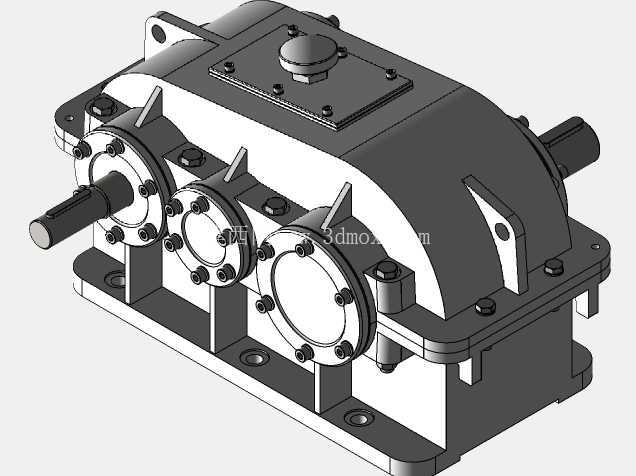

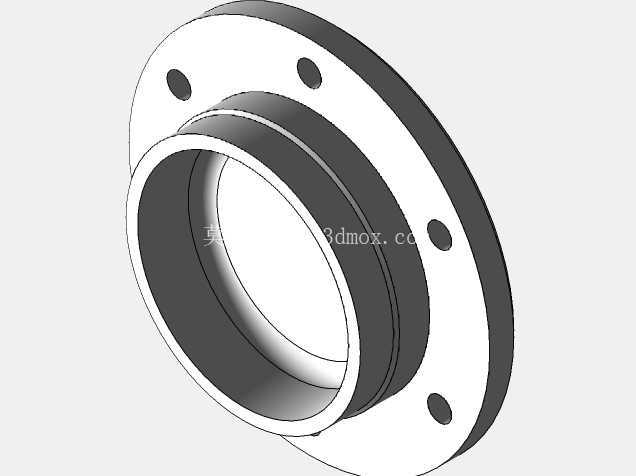

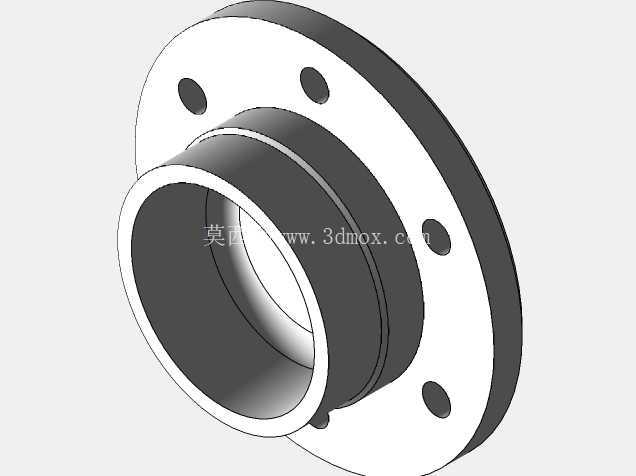

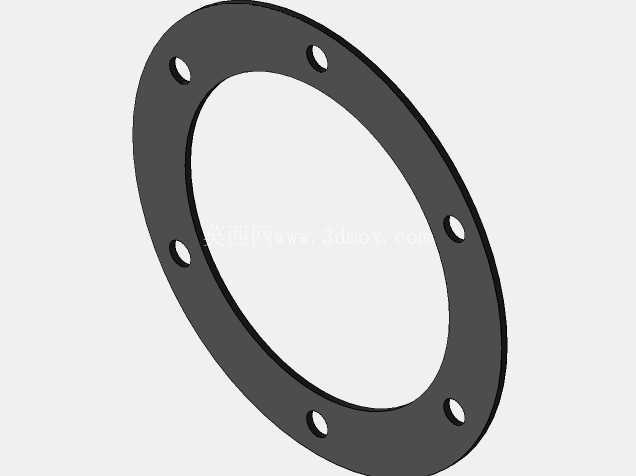

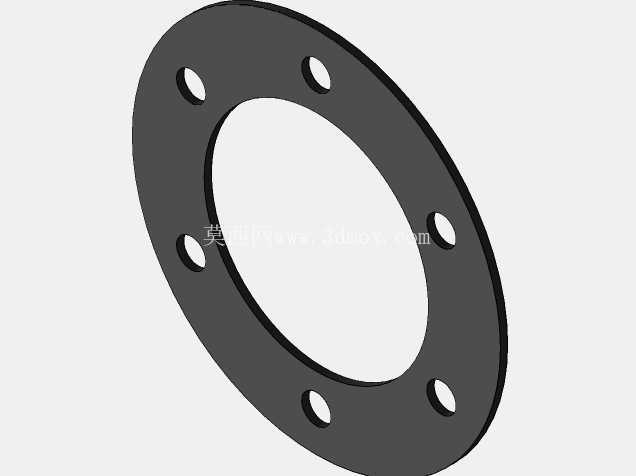

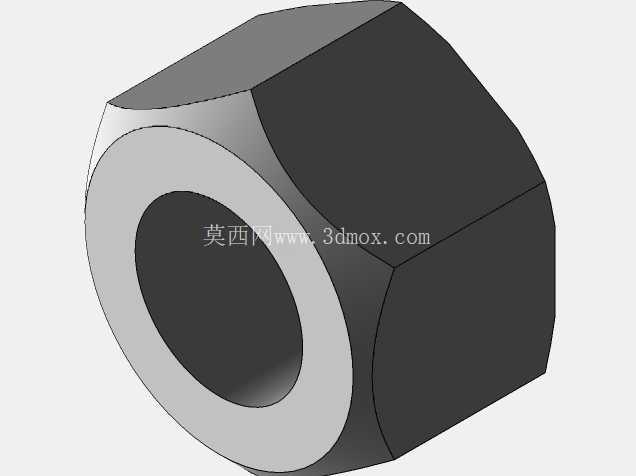

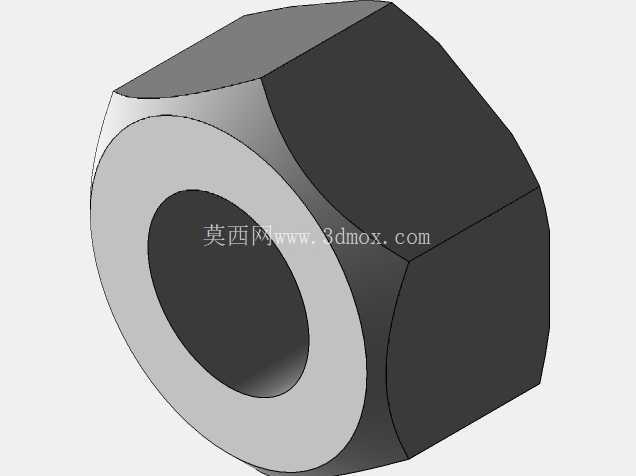

　　从结构设计逻辑来看，整个箱体采用剖分式设计，上下箱结合面经过精密铣削加工，保证装配后的密封性能，避免齿轮润滑脂或者润滑油的渗漏。输入轴、中间轴、输出轴的支撑位都配置了对应规格的滚动轴承，轴承端盖采用凸缘式结构通过螺栓固定在箱体侧壁，既可以实现轴承外圈的轴向定位，也能通过端盖处的密封结构阻挡外界粉尘进入箱体内部，同时防止箱内润滑剂泄漏。箱体顶部设置的检查口盖板，不用完全拆分箱体就可以观察内部齿轮的啮合磨损情况，也能通过这个开口补充润滑剂，日常维护的便利性更高。箱体底部的安装底座预留了对称布置的安装螺栓孔，安装时可以通过螺栓将整机固定在设备机架的安装平面上，底座的加工平面度有严格要求，避免安装后箱体产生附加应力导致轴系卡滞。

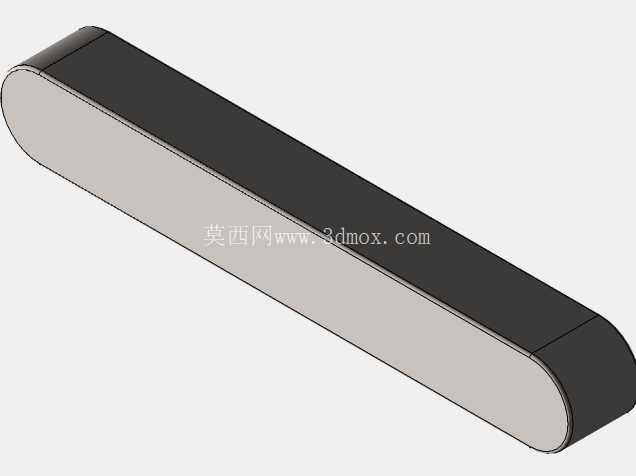

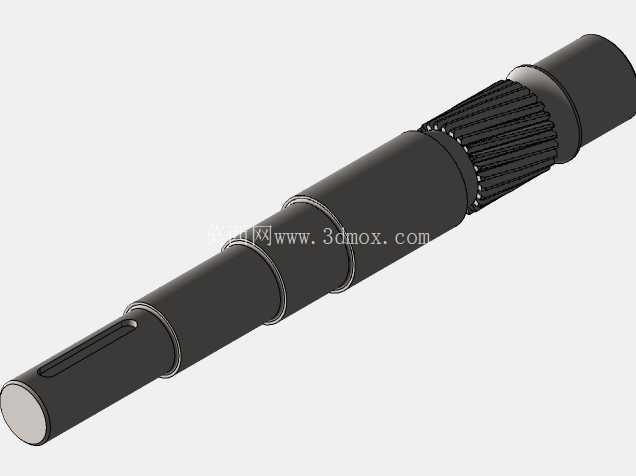

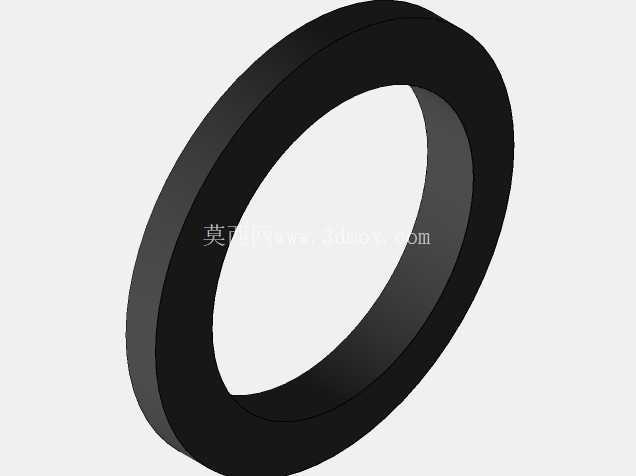

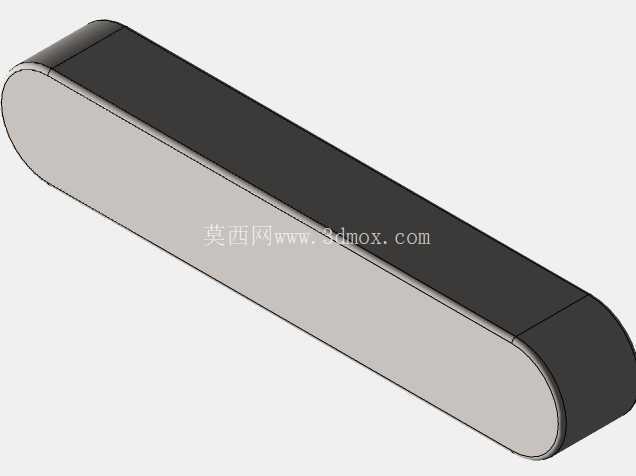

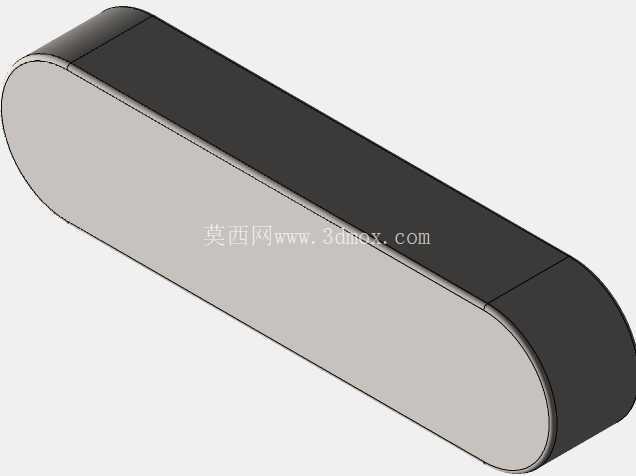

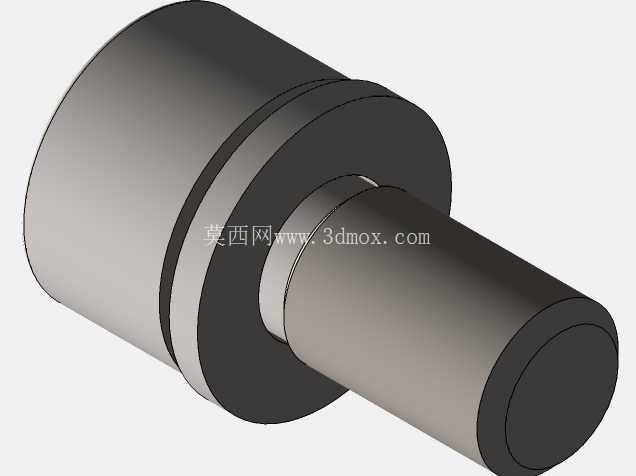

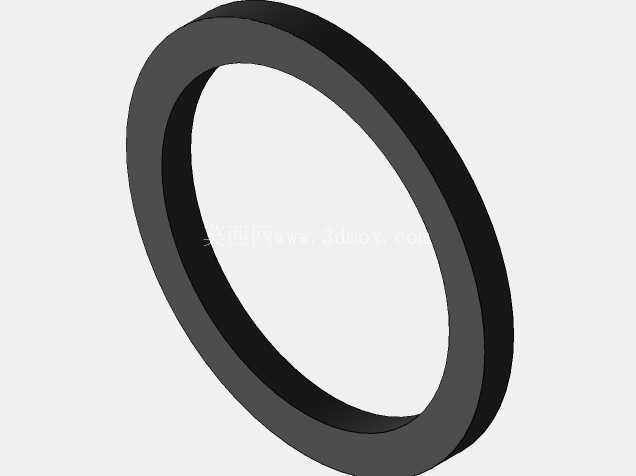

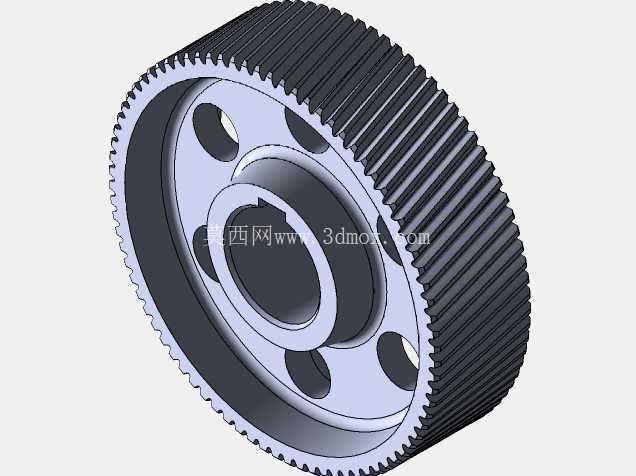

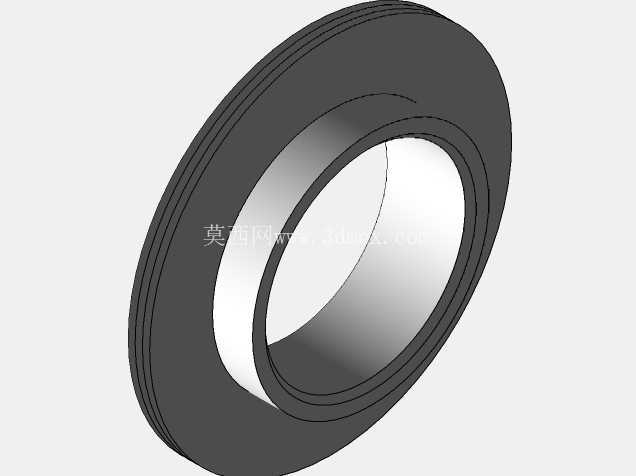

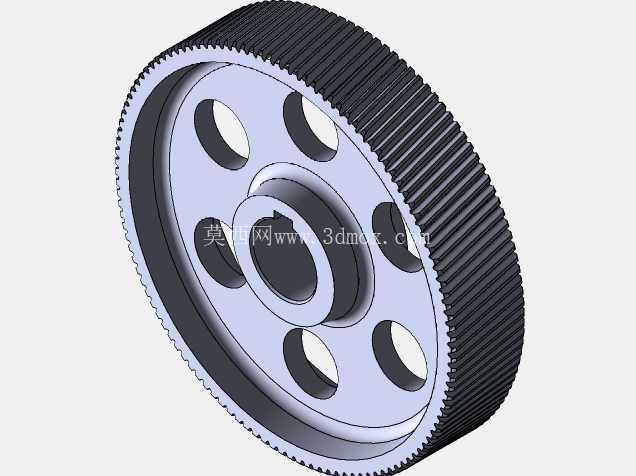

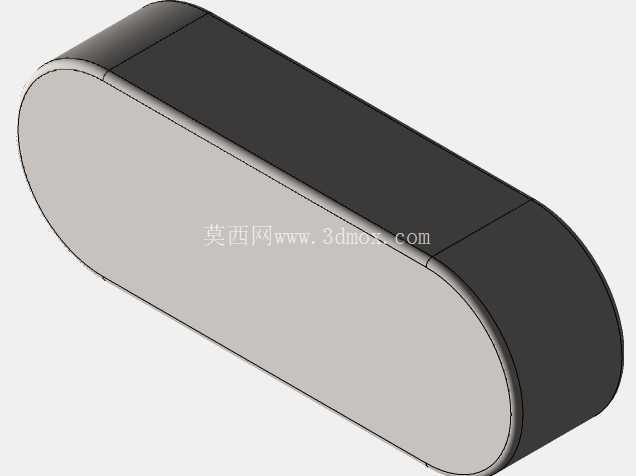

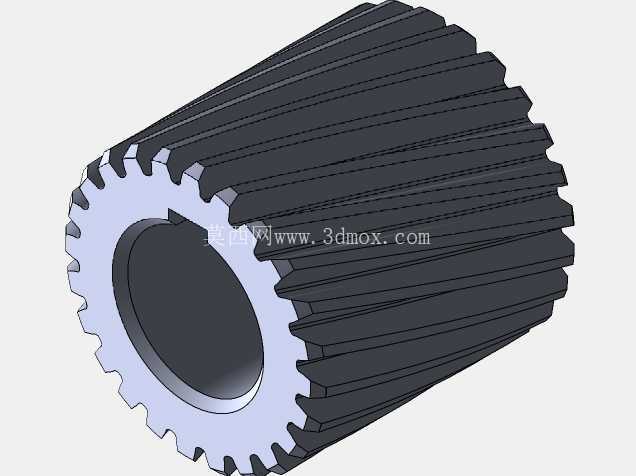

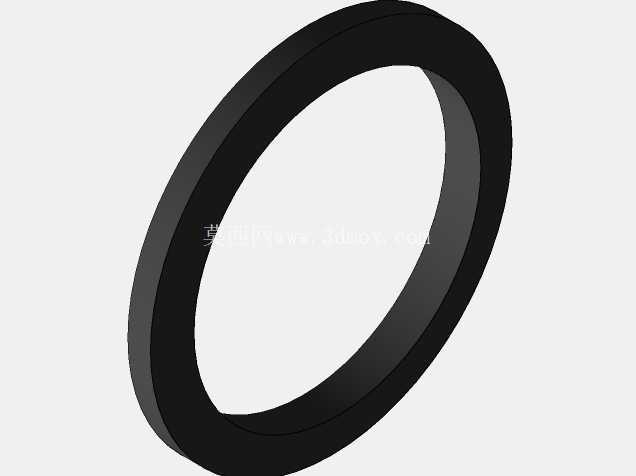

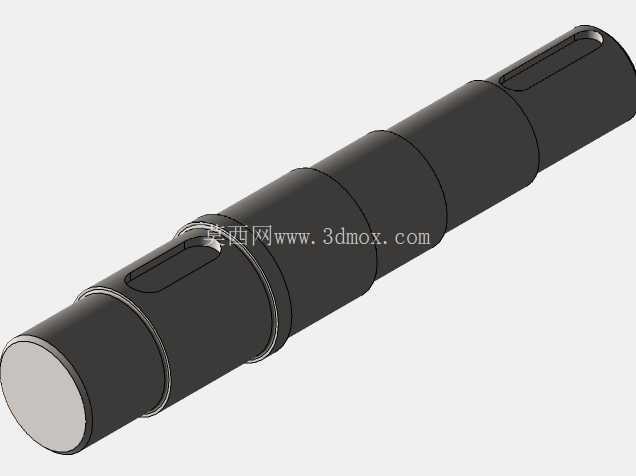

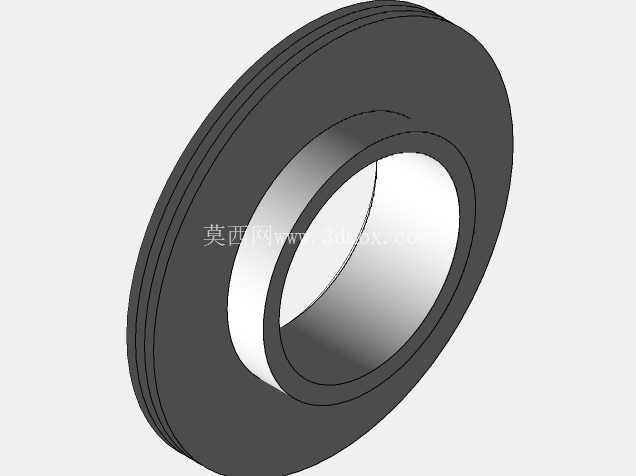

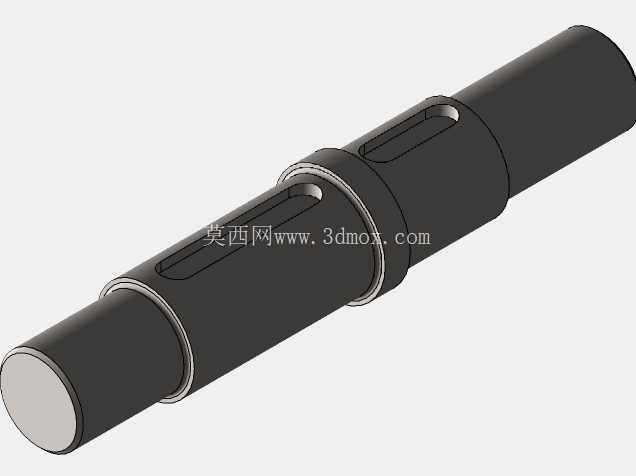

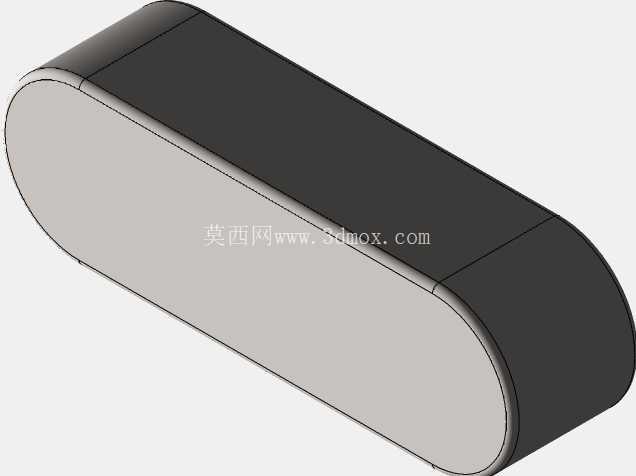

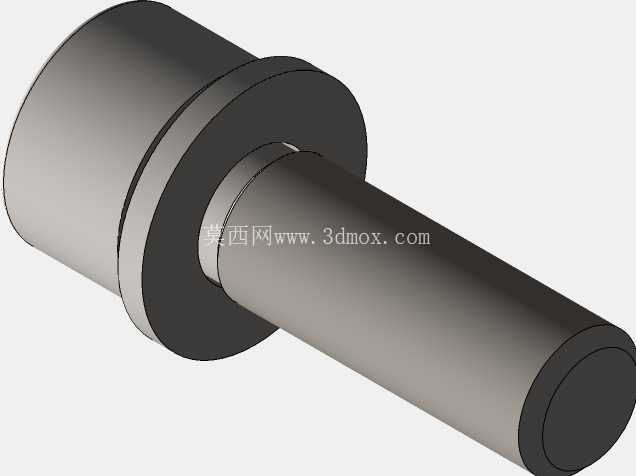

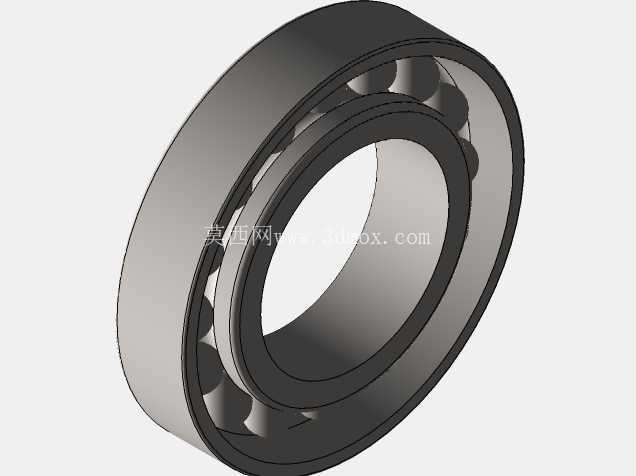

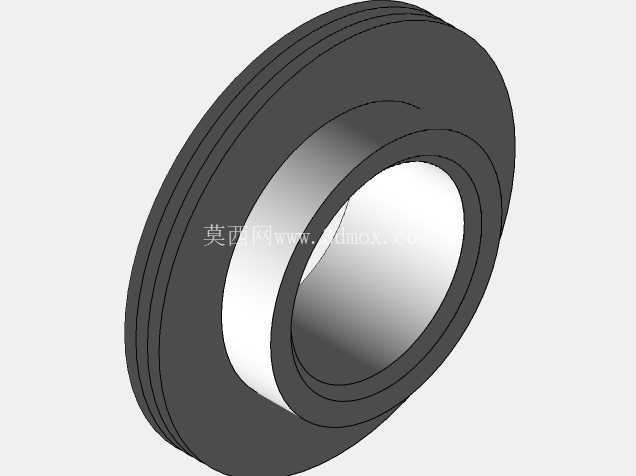

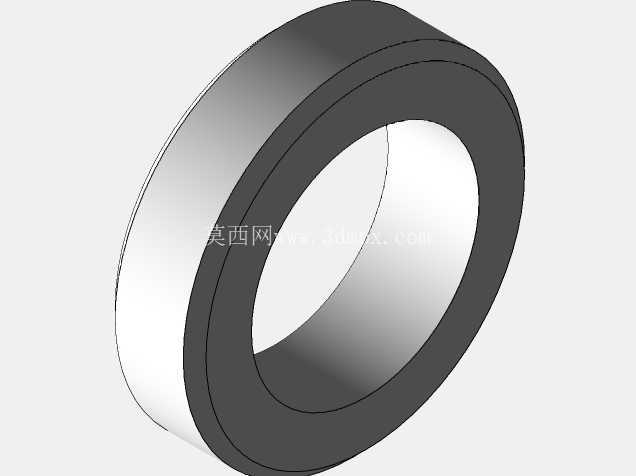

　　轴系的设计上，三根传动轴平行布置，齿轮与轴的连接采用平键传递扭矩，齿轮的轴向定位通过轴肩和套筒实现，保证齿轮在运转过程中不会出现轴向窜动，维持稳定的啮合间隙。斜齿轮的螺旋角经过匹配计算，既保证足够的啮合重合度降低运行噪音，也控制轴向力在轴承可承受的载荷范围内，两端的轴承选型同时考虑径向载荷和轴向载荷的承载需求，匹配对应的深沟球轴承或者角接触轴承，保证长期运转的轴承寿命。输入轴和输出轴的轴伸端都伸出箱体外部，轴伸处配置了毡圈密封或者油封密封，适配不同的润滑剂类型，避免轴转动过程中润滑剂顺着轴表面泄漏。

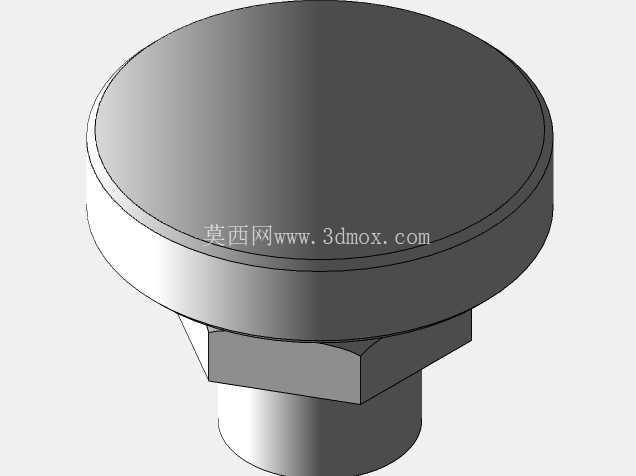

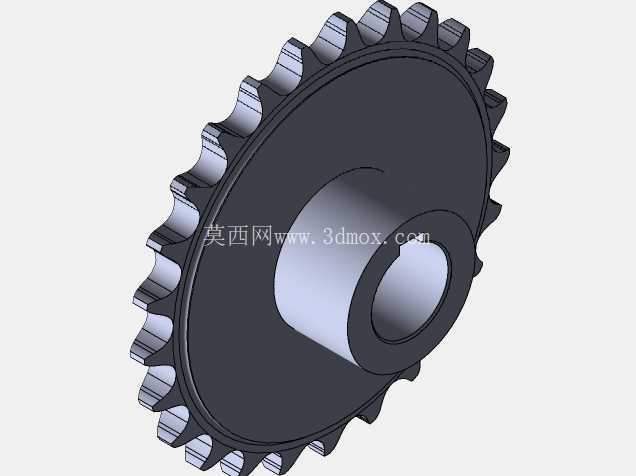

　　安装边界方面，整机的外形轮廓按照传动功率匹配的尺寸设计，三个轴伸的中心高保持统一的安装基准，输入轴和输出轴的轴伸直径、键槽尺寸都符合对应传动扭矩的标准规格，方便和驱动电机、工作负载端的联轴器或者带轮进行匹配连接。箱体侧壁的轴承端盖突出尺寸控制在合理范围，不会和周边安装的其他部件产生干涉，顶部的通气帽（检查口盖上的凸起结构）可以平衡箱体内外的气压，避免长时间运转箱内温度升高气压增大导致密封件失效漏油。

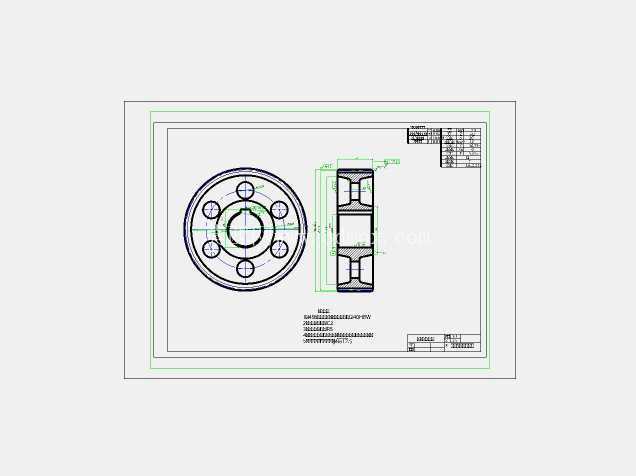

　　实际选型应用中，这类结构的减速器需要根据负载的扭矩需求、每日运行时长、工作环境的温度粉尘情况匹配对应的润滑方式，轻载间歇运转的场景可以采用润滑脂润滑，重载连续运转的场景则采用浸油润滑，大齿轮浸入油池的深度经过计算，既保证齿轮啮合面的充分润滑，也不会因为搅油损失过大导致油温过高。齿轮的加工精度等级按照应用场景选择，普通输送类设备选用8级精度齿轮即可满足运行需求，对噪音控制要求高的精密设备场景则选用7级精度的磨齿齿轮，进一步降低运行噪音和传动误差。整个装配过程中需要调整轴承的游隙，保证轴系转动灵活无卡滞，齿轮侧隙控制在合理范围，避免侧隙过小导致运转卡滞磨损加剧，侧隙过大导致传动反向间隙过大、冲击噪音明显。
