适配12mm管径的激光二极管散热铝件

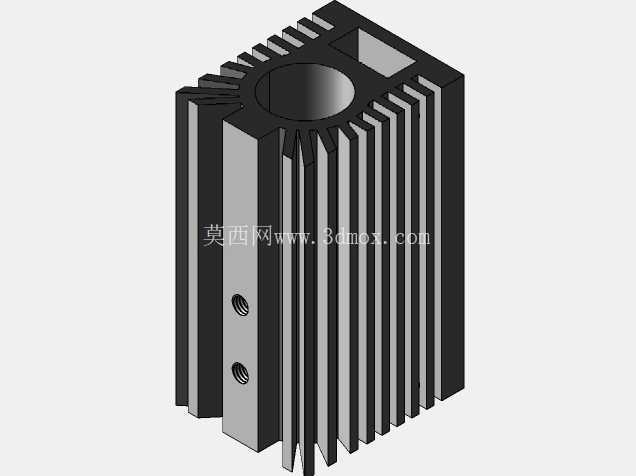

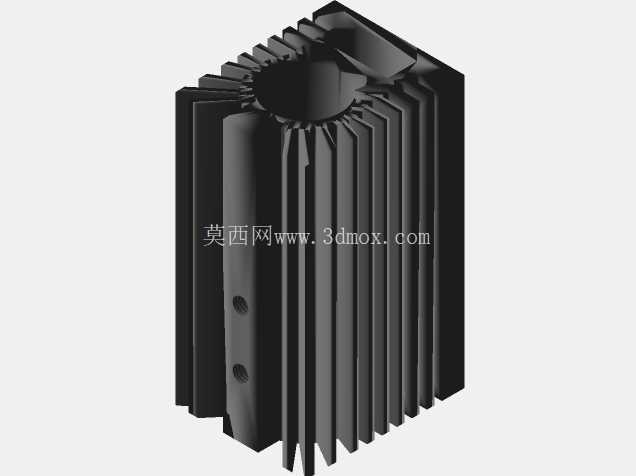

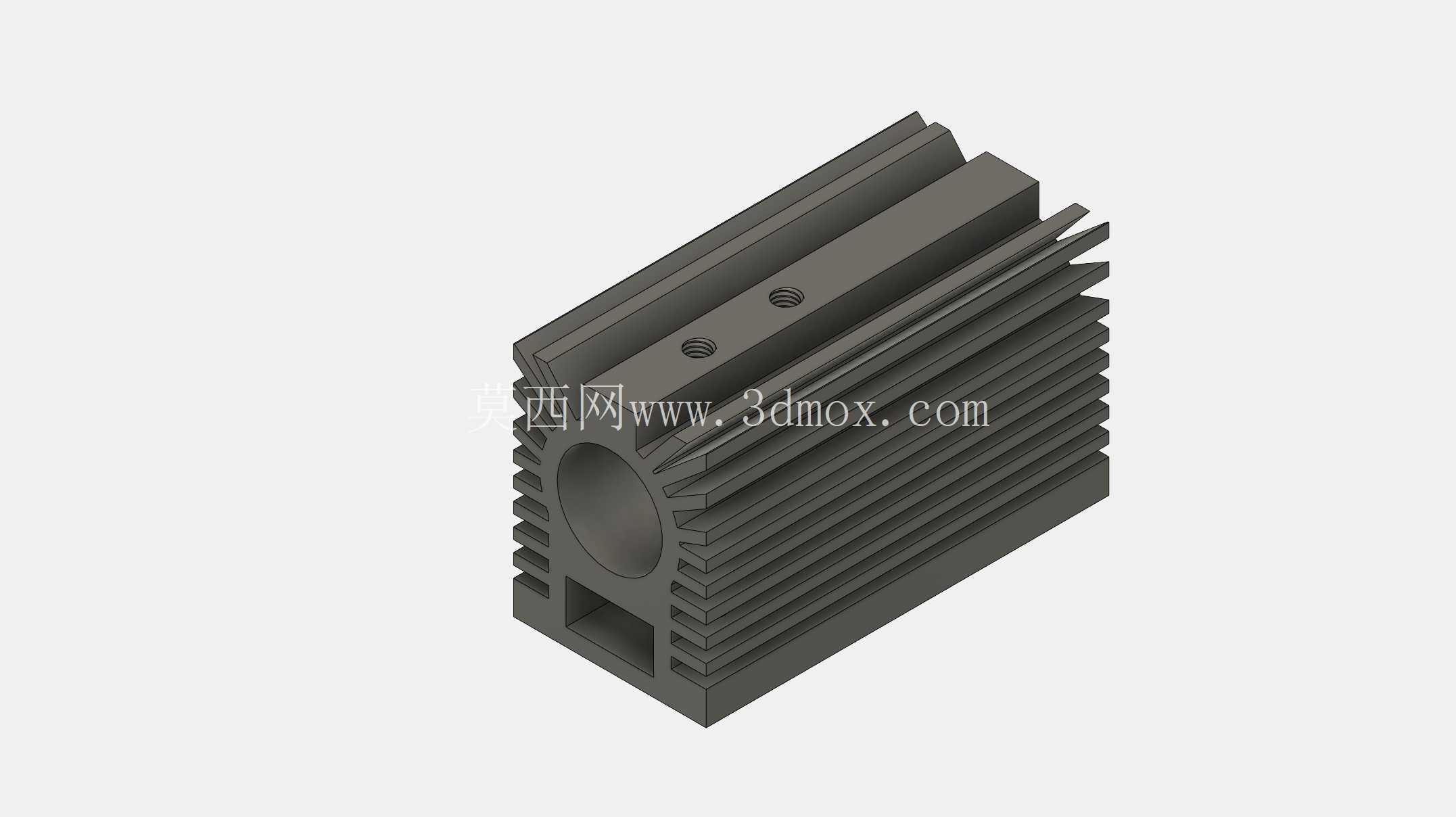

　　在中小功率激光加工、激光模组装配的实际场景里，散热结构的设计合理性直接决定激光二极管的输出稳定性与工作寿命，这款适配12mm管径的散热构件，正是针对桌面级激光雕刻、小型激光指示模组、低功率激光切割头的散热需求开发的专用结构件。从实际装配逻辑来看，该构件采用挤压铝型材一体成型工艺，主体沿轴向排布密集的平行散热鳍片，鳍片间距经过热仿真优化，既保证自然对流状态下的空气流通效率，又不会因鳍片过密导致加工过程中出现型材变形、积灰堵塞风道的问题。构件中心预留12mm直径的圆形安装通孔，孔壁公差控制在H7级别，可直接适配标准外径12mm的激光二极管管座，装配时无需额外加装衬套，仅需在管座外壁均匀涂抹薄层导热硅脂即可压入安装，能有效降低接触热阻，保证二极管工作产生的热量快速传导至整个散热基体。

　　在安装固定的设计上，构件底部做了平整的安装基准面，基准面上预留两组安装固定结构：一组是间距5mm的双M3螺纹孔，孔深达到6mm，可适配常规厚度的设备安装板，采用M3内六角螺丝锁紧时不会出现滑牙、锁不紧的问题；另一组是位于构件中心位置的1/4-20标准螺纹孔，该螺纹规格兼容市面上多数通用光学支架、相机三脚架的安装接口，既可以将散热件直接固定在专用设备底座上，也能快速装夹在通用光学调整架上，适配实验场景下的快速搭建需求。值得注意的是，同截面型材的不同长度版本，底部螺纹孔的位置分布完全一致，这意味着在不同功率等级的激光模组选型时，只需要更换对应长度的散热件，不需要重新设计安装板的孔位，能大幅降低衍生型号的设计成本与加工周期。

　　从结构细节来看，构件在圆形安装孔的下方还预留了一个方形的走线槽位，激光二极管的供电引线可以从该槽位直接引出，避免引线被夹在散热件与安装底座之间造成绝缘层破损，同时也能让走线更加规整，不会干扰周边光学元件的光路。鳍片的边缘做了0.2mm的倒角处理，既可以去除型材切割后的锐边，避免装配操作人员被划伤，也能减少鳍片边缘的应力集中，在受到轻微磕碰时不容易出现鳍片弯折变形的情况。在实际热性能表现上，该结构在自然对流条件下，可将持续工作功率5W的激光二极管外壳温度控制在45摄氏度以内，完全满足民用级激光设备的连续工作散热需求，如果搭配低转速的轴流风扇进行强制风冷，散热能力还能进一步提升，可适配最高8W功率的激光二极管连续工作。

　　设计过程中，我们也充分考虑了型材加工的工艺可行性，整个构件的截面没有复杂的异形结构，所有壁厚都保持在1.5mm以上，挤压成型时模具寿命更长，成品率更高，后续的切割、攻丝工序也都可以采用常规的铝型材加工设备完成，不需要定制专用刀具，能有效控制批量生产的加工成本。对于结构设计从业者来说，在做小型激光类设备的结构布局时，可以直接调用该模型进行装配验证，不需要重新绘制散热结构，只需要根据实际的功率需求调整型材的截取长度，核对安装孔位与周边结构的干涉情况即可，能大幅缩短前期方案设计的周期。在选型适配时需要注意，该散热件的安装基准面为底部平面，装配时要保证安装板与基准面完全贴合，若安装板存在平面度误差，需要在接触面垫一层薄铜片或者导热垫，避免出现局部接触不良导致热阻升高的问题；另外M3螺纹孔的锁紧扭矩建议控制在0.5N·m以内，避免扭矩过大导致铝制螺纹滑牙，影响固定可靠性。
