双路双向有刷电调2S-3S Lipo 5A调速控制板

　　在小型移动机器人、教育类竞技机器人、小型履带式行走装置的动力系统搭建中，有刷电机的驱动调速是核心环节之一，这类应用场景往往需要同时控制两路动力输出，且要支持电机正反转切换，匹配常用的2S到3S锂聚合物电池供电，持续输出电流满足5A以内的小功率动力需求，双路双向有刷电调就是针对这类场景开发的驱动部件。从实际使用角度看，这类电调不需要复杂的信号解码，直接接收常规的PWM控制信号就能完成转速调节与转向切换，对于做小型机器人底盘开发的结构工程师来说，不需要额外搭建H桥驱动电路，能大幅缩短原型机的开发周期，减少分立元件焊接带来的可靠性问题。

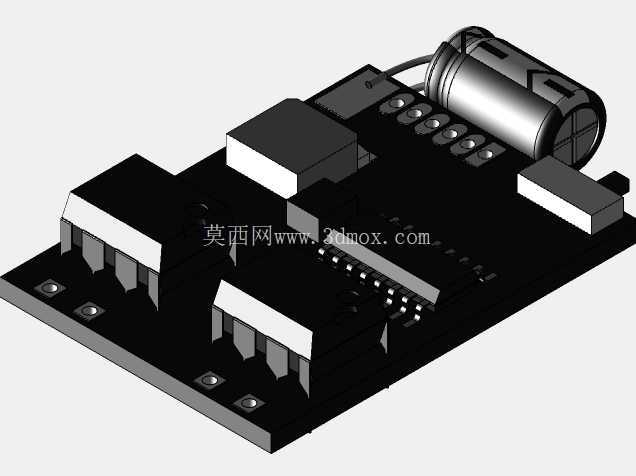

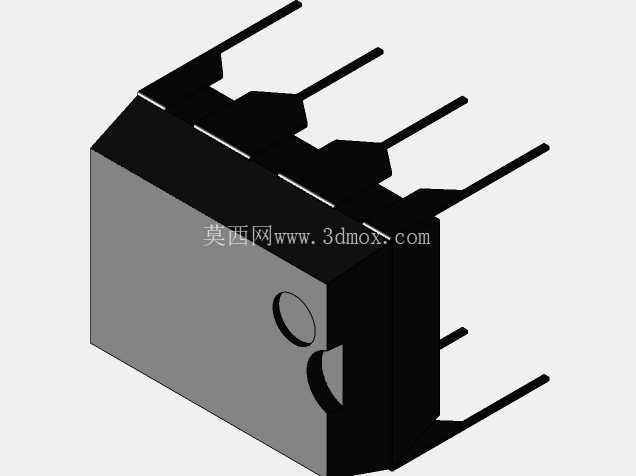

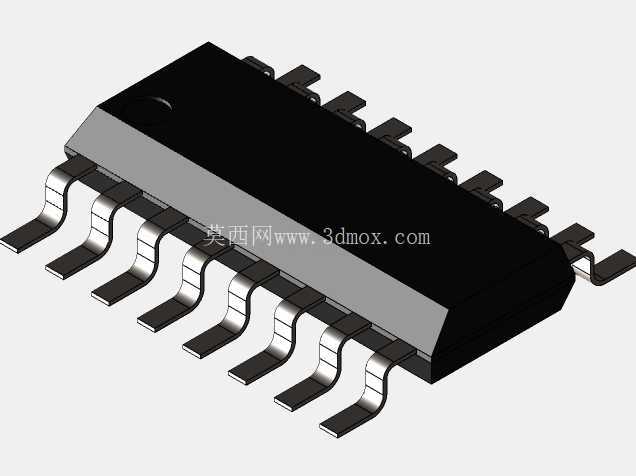

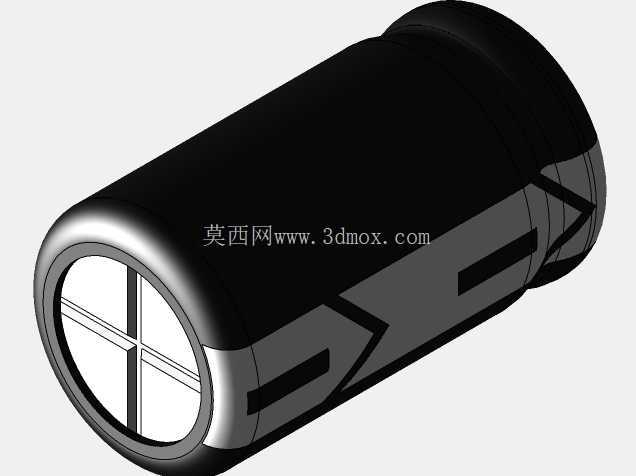

　　这款电调的PCB布局采用了规整的矩形板型设计，板上功率器件与信号处理元件分区布置，两个大尺寸的功率MOS管分别对应两路电机的驱动输出，布置在板身靠外侧的位置，预留了足够的散热间隙，避免长时间满负载运行时热量堆积影响器件寿命。信号处理芯片布置在板身中部，远离功率回路的干扰区域，电源输入接口采用卧式圆柱插座，布置在板端边缘位置，方便外部电池线束的插拔，两路电机输出焊盘也对应布置在接口同侧，布线时能减少线束交叉，让整机内部走线更规整。

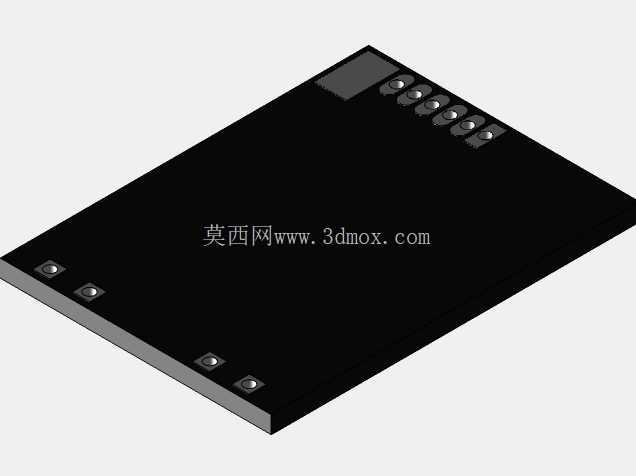

　　设计过程中首先要考虑的是安装边界的适配性，板身所有元件都采用贴片封装，没有突出板身的超高元件，整体板厚控制在常规PCB的1.6mm规格，安装孔位预留了标准的M2螺丝固定位置，能直接固定在机器人底盘的亚克力或者玻纤安装板上，不需要额外做异形支架适配。功率回路的走线做了加宽处理，大电流路径上的铜箔厚度满足5A持续载流要求，避免长时间运行时走线发热压降过大。信号输入引脚做了丝印标注，对应电源、地、信号通道的定义清晰，接线时不容易出现错接反接的问题。

　　从功能特性上看，双路独立控制的设计能让两个电机分别执行不同的转速输出，配合差速逻辑就能实现底盘的前进、后退、转向动作，不需要额外增加机械差速结构，对于小型轮式或者履带式机器人来说，能大幅简化底盘的机械结构，减少传动部件的数量，降低整体装配难度。双向输出的特性支持电机正反转无缝切换，在竞技类机器人的对抗场景中，能快速实现行进方向的切换，响应速度满足小型移动装置的动态控制需求。5A的持续输出能力刚好匹配130、180这类小型有刷电机的功率需求，这类电机普遍应用在重量1kg以内的小型机器人平台上，过载能力上短时间电流冲击也能通过板上功率器件的余量承载，不会出现瞬间堵转就烧毁驱动的问题。

　　实际选型使用时，需要注意电调的安装位置要远离接收机等信号敏感部件，虽然板上做了基本的信号隔离设计，但功率回路开关时的干扰还是可能影响无线信号的接收，安装时可以在电调与接收机之间预留1cm以上的间隙，或者用薄铝片做简单的屏蔽处理。散热方面，常规室内环境下5A以内持续运行不需要额外加装散热片，如果是在密闭的机壳内部或者长时间满负载运行的场景，可以在两个功率MOS管上粘贴小型导热胶垫，把热量传导到金属机壳上辅助散热，提升长时间运行的稳定性。接线时电源输入的正负极一定要严格对应丝印标注，反接会直接烧毁板上的电源保护元件，电机输出端的接线如果接反，只会影响电机的转向，不会损坏电调，调试时可以先接低电压测试转向，再调整接线顺序。

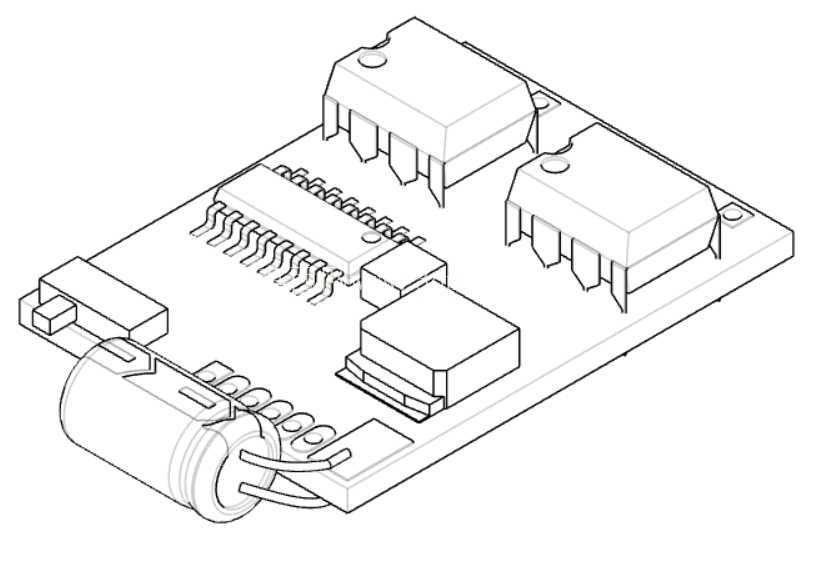

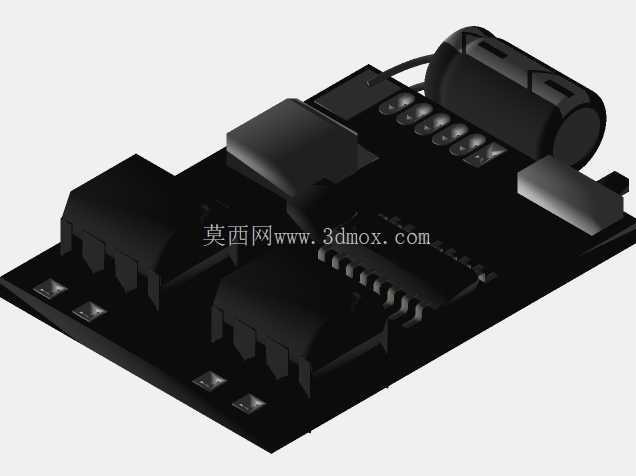

　　从结构设计的角度看，这款电调的三维模型完整还原了板上所有元件的外形尺寸与安装位置，在做整机结构设计时，可以直接把模型导入装配环境，提前预留好安装空间与走线间隙，避免实际装配时出现元件干涉、线束长度不够的问题。模型里的接口位置、元件高度都和实物一致，做安装板开孔设计时能直接参考模型上的孔位坐标，不需要反复测量实物尺寸，能提升结构设计的效率，减少打样后的修改次数。对于做小型机器人开发的团队来说，准确的电调模型能让整体结构布局更紧凑，在有限的底盘空间里合理布置电池、控制板、传感器等所有部件，优化整机的重心分布，提升行走过程中的稳定性。
