教学实训用简易钻床台虎钳结构

　　在金工实训教学场景里，钻床工位的工件夹持一直是入门实操的核心环节，不少刚接触机械加工的学员，第一次上手钻床时，最容易出现的问题就是工件装夹不稳导致钻头崩断、孔位偏移，甚至工件飞出的安全隐患，这款简易结构的钻床虎钳，正是针对教学场景的实操需求设计，没有冗余的复杂结构，所有传动与夹持逻辑都直观外露，方便学员快速理解螺旋夹紧机构的工作原理。从实际加工场景的适配性来看，这类虎钳主要搭配台式钻床使用，固定在钻床工作台的T型槽上，用来夹持小型金属、非金属坯料，完成钻孔、扩孔、铰孔、轻量锪孔等工序的工件固定，相比重型机用虎钳，它的结构更轻量化，开合行程的调整更顺滑，不需要太大的操作力就能完成夹紧动作，很适合实训场景下学员频繁更换工件、调整装夹位置的操作节奏。

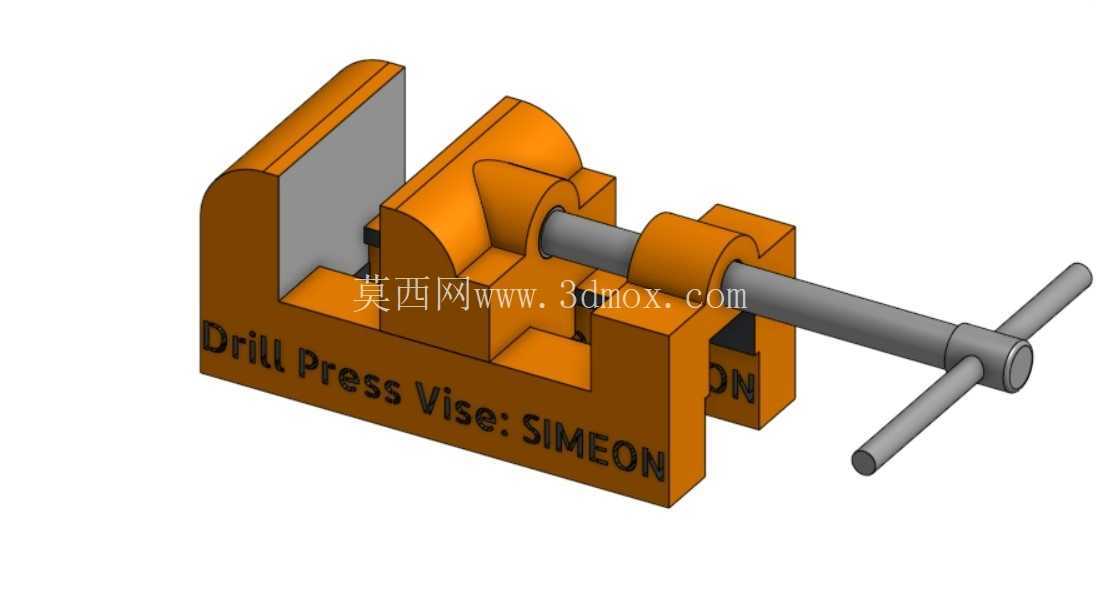

　　从功能特性上拆解，这款虎钳采用经典的螺旋传动夹紧结构，通过转动带摇把的丝杆，带动活动钳身沿固定钳身的导向槽做直线往复运动，实现钳口的开合与夹紧动作，固定钳身与底座为一体化结构，保证装夹时的整体刚性，钳口部位预留了安装防滑齿板的位置，实际使用时可以根据加工工件的材质，更换光面钳口或者带齿的防滑钳口，避免夹伤软质工件表面，或者夹持硬质工件时出现打滑。丝杆的末端设置了限位结构，防止活动钳身脱出导向行程，摇把采用穿杆式设计，不需要额外的扳手工具，直接手动转动就能施加足够的夹紧力，操作门槛极低。

　　设计思路上完全围绕教学场景的易用性与可展示性展开，没有采用封闭式的箱体结构，而是将丝杆传动副、导向配合面都做了外露处理，学员在操作过程中可以直接观察到丝杆转动如何转化为活动钳身的直线运动，理解螺旋机构的增力原理——即通过较小的丝杆输入扭矩，在钳口位置获得较大的夹紧力，同时导向结构采用开放式的槽型配合，加工难度低，也方便学员拆解观察配合间隙对夹持精度的影响。钳身主体采用等壁厚的结构设计，在保证足够夹持刚性的前提下，尽可能简化了加工工序，不需要复杂的型腔加工，普通的铣削、钻削工序就能完成所有零件的加工，很适合作为CAD/CAM课程的教学案例，让学员从建模到加工全流程完成一套工装的制作。

　　从安装边界与尺寸适配来看，这款虎钳的底座为平直矩形结构，底部预留了与钻床工作台配合的安装槽，可以通过T型螺栓直接固定在常用的台式钻床工作台上，不需要额外的转接板；整体的夹持行程覆盖了实训场景下绝大多数小型工件的装夹需求，钳口的高度适配普通麻花钻的钻孔作业范围，不会因为钳口过高导致钻头伸出长度不足，也不会因为钳口过低导致工件装夹时悬空。固定钳身的垂直定位面做了精加工处理，保证装夹时工件的定位基准与钻床主轴垂直，钻孔时不会出现孔轴线倾斜的问题；活动钳身的导向间隙可以通过侧面的调节件进行微调，长期使用出现磨损后，不需要更换整体零件，只需要调整间隙就能恢复夹持精度，维护成本极低。

　　在实际实训应用中，这类简易虎钳除了承担钻床装夹的功能外，还可以作为机械原理课程的实物教具，用来讲解螺旋传动、导向机构、夹紧力计算等知识点，相比工业级的复杂虎钳，它的结构没有多余的功能附件，所有的力学传递路径都清晰可见，学员可以通过实际操作，直观感受不同丝杆螺距下夹紧力的变化，理解导程与增力比的关系，也能通过测量钳身的变形量，理解结构刚性对加工精度的影响。对于刚接触三维建模的学员来说，这款虎钳的零件数量少，配合关系清晰，没有复杂的曲面结构，是练习装配建模、工程图制作、运动仿真的绝佳案例，从单个零件的草图绘制、特征建模，到整体装配的配合约束、干涉检查，再到夹紧动作的运动仿真，全流程的练习难度循序渐进，不会因为结构过于复杂打击学员的学习积极性，同时又能覆盖机械三维建模的核心知识点，帮助学员建立从结构设计到实际加工的工程思维。
