机用平口夹持虎钳结构设计方案

　　这款机用虎钳是铣削、钻削、磨削等常规机加工工序里最常用的通用夹持工装，日常在立式铣床、台式钻床、平面磨床的工作台面上都能见到它的身影，核心作用是把待加工的毛坯件或者半成品工件牢牢固定在加工工位上，避免切削过程中工件出现位移、振颤，保证加工尺寸精度与表面质量。从结构设计逻辑来看，整体采用了一体式铸铁基座的设计思路，基座底部预留了标准的T型槽安装卡口，能够直接适配多数常规机床工作台的T型槽间距，安装时只需要通过T型螺栓穿过卡口锁紧，就能保证钳体和工作台面的刚性连接，不会在大切削力工况下出现移位。

　　夹持部分采用了活动钳身配合固定钳口的结构，两个钳口的夹持面都加工了细密的交叉齿纹，能够增大和工件接触面的摩擦力，哪怕是表面带有轻微氧化层的毛坯件，也能保证足够的夹持力，避免工件受切削力滑脱。传动部分采用了梯形丝杆配合铜螺母的结构，这种传动副本身具备自锁特性，当夹持力达到设定值之后，就算丝杆端没有额外锁止结构，也不会因为加工过程中的振动导致钳口松脱，丝杆末端延伸出的操作手柄采用了球头设计，操作时可以双手施力，转动手感顺畅，能够精准控制夹持力的大小，避免加持力过大导致薄壁工件变形。

　　从安装边界尺寸来看，这款虎钳的钳身宽度适配常规中小型机床的工作台行程，张开行程能够覆盖绝大多数常规机械加工零件的夹持尺寸需求，基座的高度设计也充分考虑了加工时的刀具行程，不会因为钳体过高导致刀具Z向行程不足。设计过程中特意将活动钳身的导轨面做了耐磨处理，长期反复开合使用也不会出现导轨磨损导致的钳口上翘问题，钳口板采用了可更换的结构设计，当齿纹磨损到夹持力不足的时候，只需要松开固定螺丝更换新的钳口板就能恢复使用性能，不需要整体更换钳体，能够有效降低生产现场的工装维护成本。

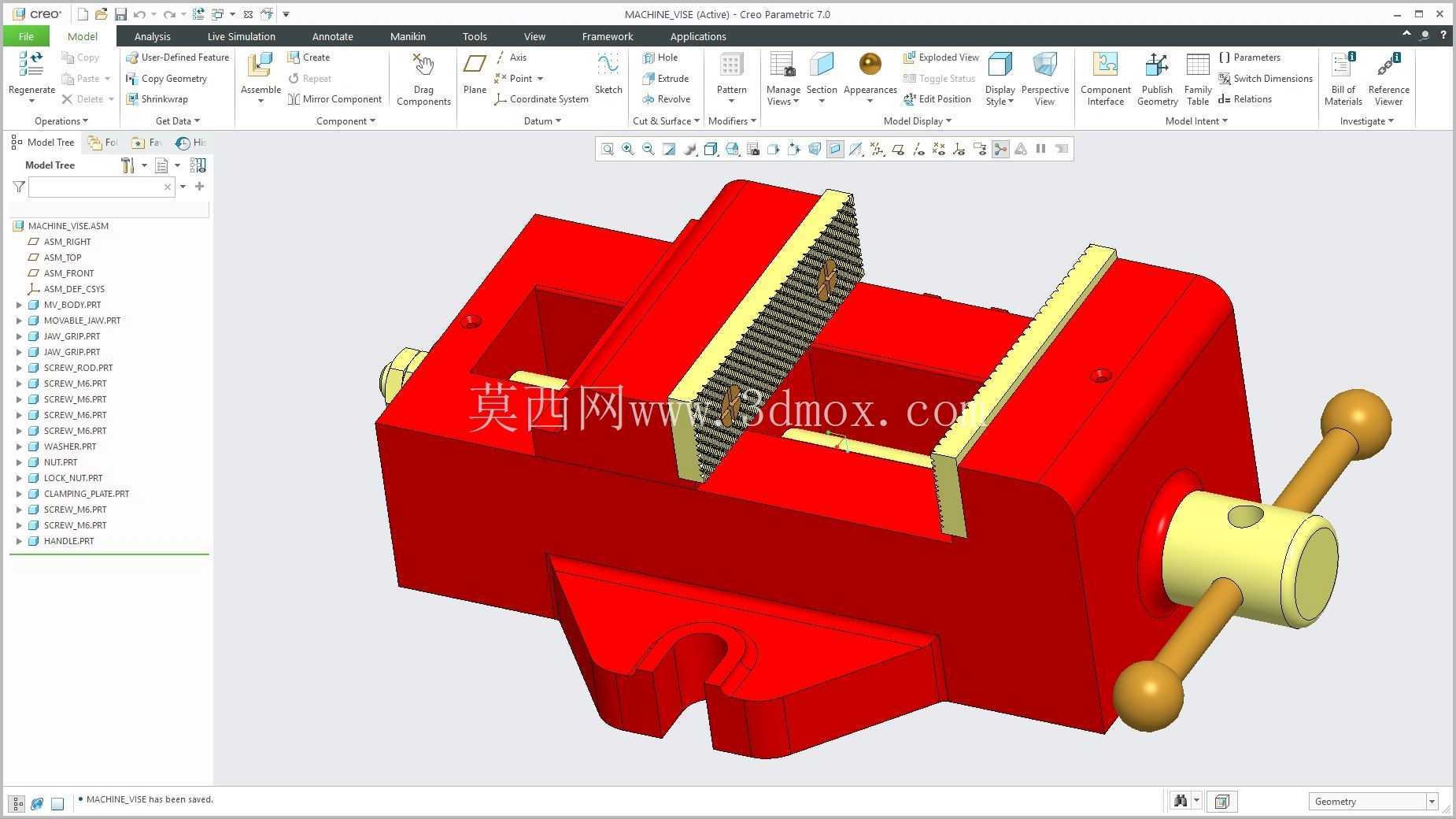

　　日常使用中，这类虎钳除了加持规则的方形、矩形工件之外，配合专用的角度垫块或者V型块，也可以完成轴类、异形件的夹持固定，是机械加工车间里通用性极强的基础工装，建模过程中对各个配合面的公差预留、传动副的间隙控制都做了还原，能够直接用于工装结构的参考设计，也可以作为机加工实训的结构演示模型使用。
