重型车辆钢丝绳收纳固定支撑构件

　　跑长途干线物流的重卡司机、工程现场拖挂作业的操作人员大多有过类似困扰：随车携带的钢丝绳、绑带如果随意堆放在货箱边角，不仅容易被货物挤压变形、沾染油污泥渍，急刹或者颠簸路段还可能滑落到行驶机构周边，卡滞传动轴、缠绕轮轴引发安全隐患。这款构件正是针对这类场景设计的车载钢丝绳收纳固定结构，核心作用是给随车钢丝绳提供一个固定的缠绕收纳点位，替代传统的简易挂钩、焊接吊耳，解决零散绳索收纳杂乱、取用不便的问题。

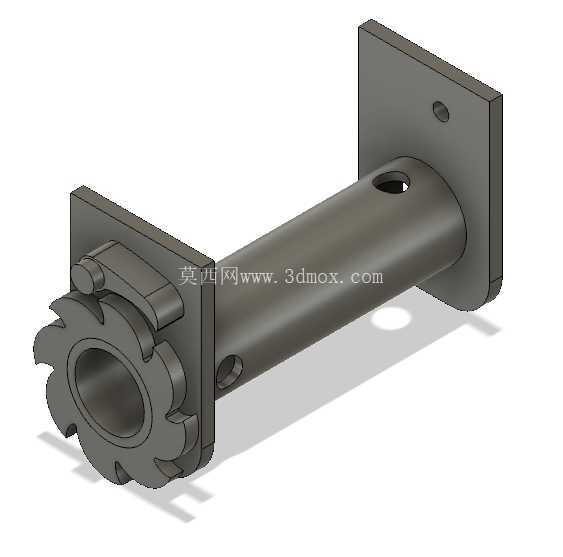

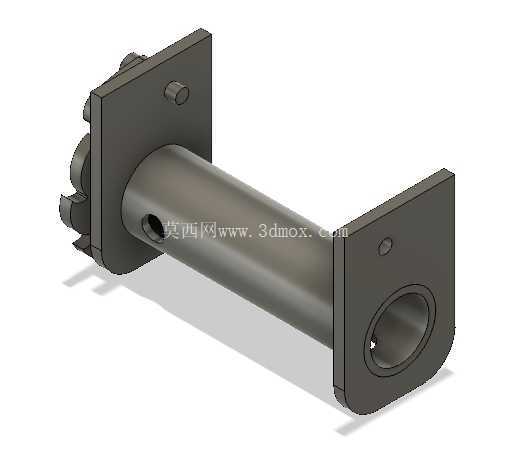

　　从结构设计来看，构件采用两端法兰安装板加中间中空筒体的主体布局，其中一端集成了带齿形限位的棘轮式锁止结构。中间筒体为钢丝绳的缠绕提供了核心承载轴面，筒体上开设的径向通孔是钢丝绳端头的固定位，安装时只需将钢丝绳端头穿入孔位折弯锁死，就能避免缠绕过程中钢丝绳整体打滑松脱，相比光轴缠绕的结构，端头固定不需要额外的卡箍、压板，减少了零散紧固件的数量，也降低了长期颠簸后紧固件松动脱落的风险。筒体的长度经过匹配常规重型车辆随车钢丝绳的收纳容量设计，缠绕后绳索不会超出筒体两端的安装板边界，避免绳索与周边安装面发生摩擦磨损。

　　两端的方形安装板是整个构件的承载基础，板上预留的安装孔位适配重型车辆车架、货箱侧边的通用安装孔距，不需要对车身结构做额外的打孔改型，直接用标准螺栓就能完成固定，安装板与筒体的连接位置做了圆弧过渡加强处理，能承受钢丝绳绷紧时产生的径向拉力与扭矩，避免长期受力后焊缝位置出现开裂。带齿形结构的一端是锁止功能的核心，齿形的卡槽角度经过反复校核，配合配套的锁止卡爪可以实现缠绕后钢丝绳的单向锁止，需要放出绳索时只需扳动卡爪脱离齿槽即可，收纳时转动构件就能将钢丝绳整齐缠绕在筒体上，齿形的齿深设计兼顾了锁止可靠性与操作顺畅度，不会出现卡爪卡滞无法脱开、或者受力后自动跳齿松脱的问题。

　　在安装边界上，构件整体的轴向尺寸控制在合理范围内，安装后不会突出货箱侧边过多，避免车辆会车、狭窄路段通行时发生刮蹭；两端安装板的厚度满足重载承载要求，不会在钢丝绳绷紧拉力下出现变形翘曲。中空的筒体设计在保证结构强度的前提下降低了构件自身重量，不会给车辆增加过多的额外负载，筒体内部的中空通道还可以预留穿装其他随车小工具的空间，提升空间利用率。

　　实际使用场景中，这款构件既可以安装在重卡货箱的前横梁位置，用来收纳捆绑货物的钢丝绳，也可以安装在拖车的车架侧边，用来收纳拖挂作业的牵引钢丝绳，相比传统的收纳方式，缠绕后的钢丝绳排列整齐，不会出现打结、扭绕的情况，取用的时候只需要解开锁止就能抽出需要长度的绳索，不需要花费时间整理乱绳。齿形锁止结构还能在临时固定绳索时提供一定的预紧力，不需要额外的绳夹就能防止绳索松脱，对于经常需要装卸货物、开展拖挂作业的用户来说，能有效减少整理绳索的时间，也能延长钢丝绳的使用寿命，避免绳索因为随意堆放出现的锈蚀、挤压断丝问题。

　　设计过程中也充分考虑了户外使用的工况，整体结构没有容易积泥积水的死角，安装后雨水、灰尘可以顺着筒体表面自然滑落，不会出现积液锈蚀的问题，齿形结构的槽宽设计足够容纳日常沾染的泥砂，不会因为泥砂堆积导致卡爪无法正常卡入齿槽，在低温、扬尘等恶劣作业环境下也能保持可靠的工作状态。构件的所有棱角位置都做了倒角处理，不会出现锋利的锐边，操作人员缠绕、抽取钢丝绳的时候不会被割伤，操作安全性更高。
