高精度深沟球滚动轴承结构展示

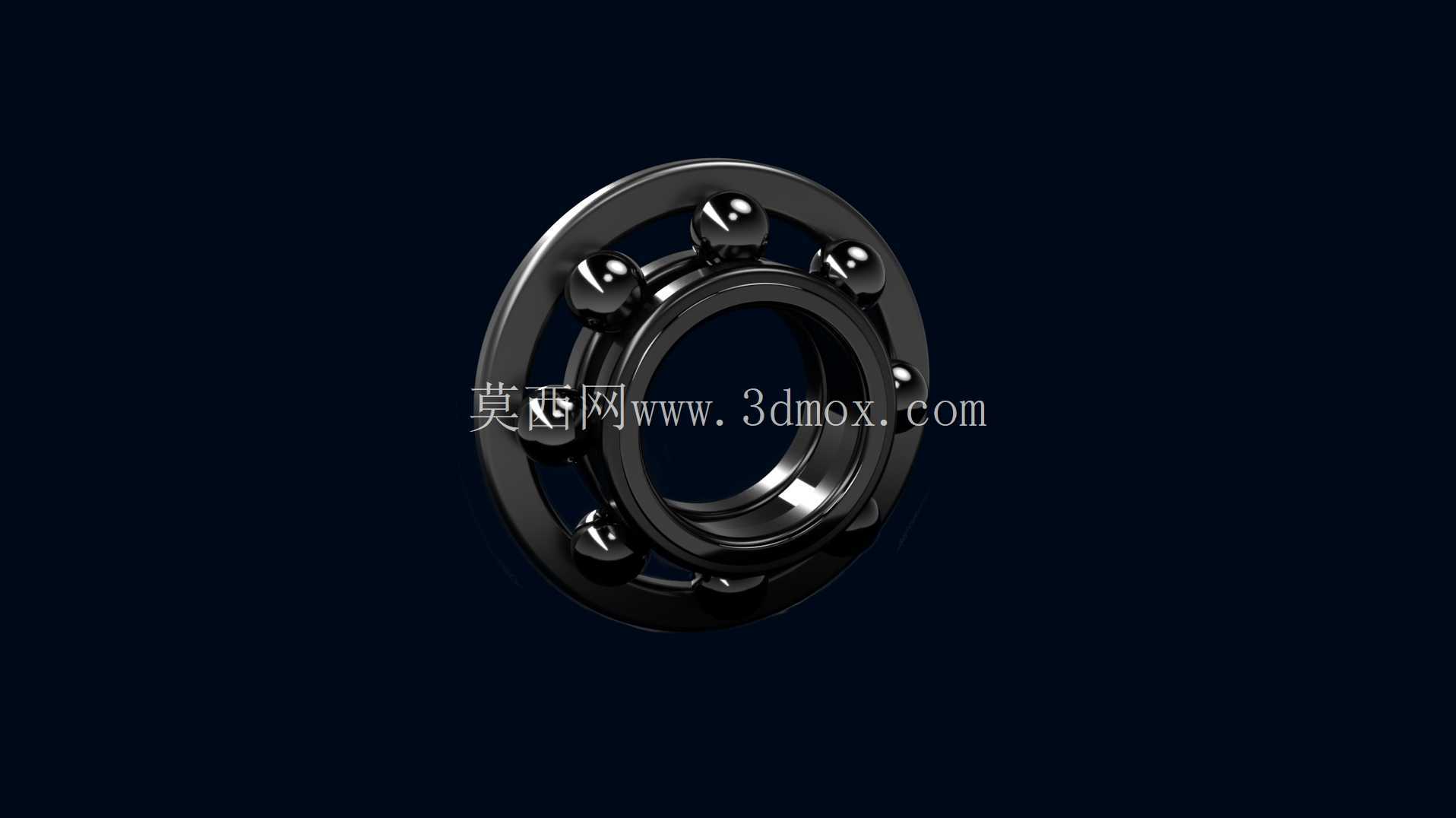

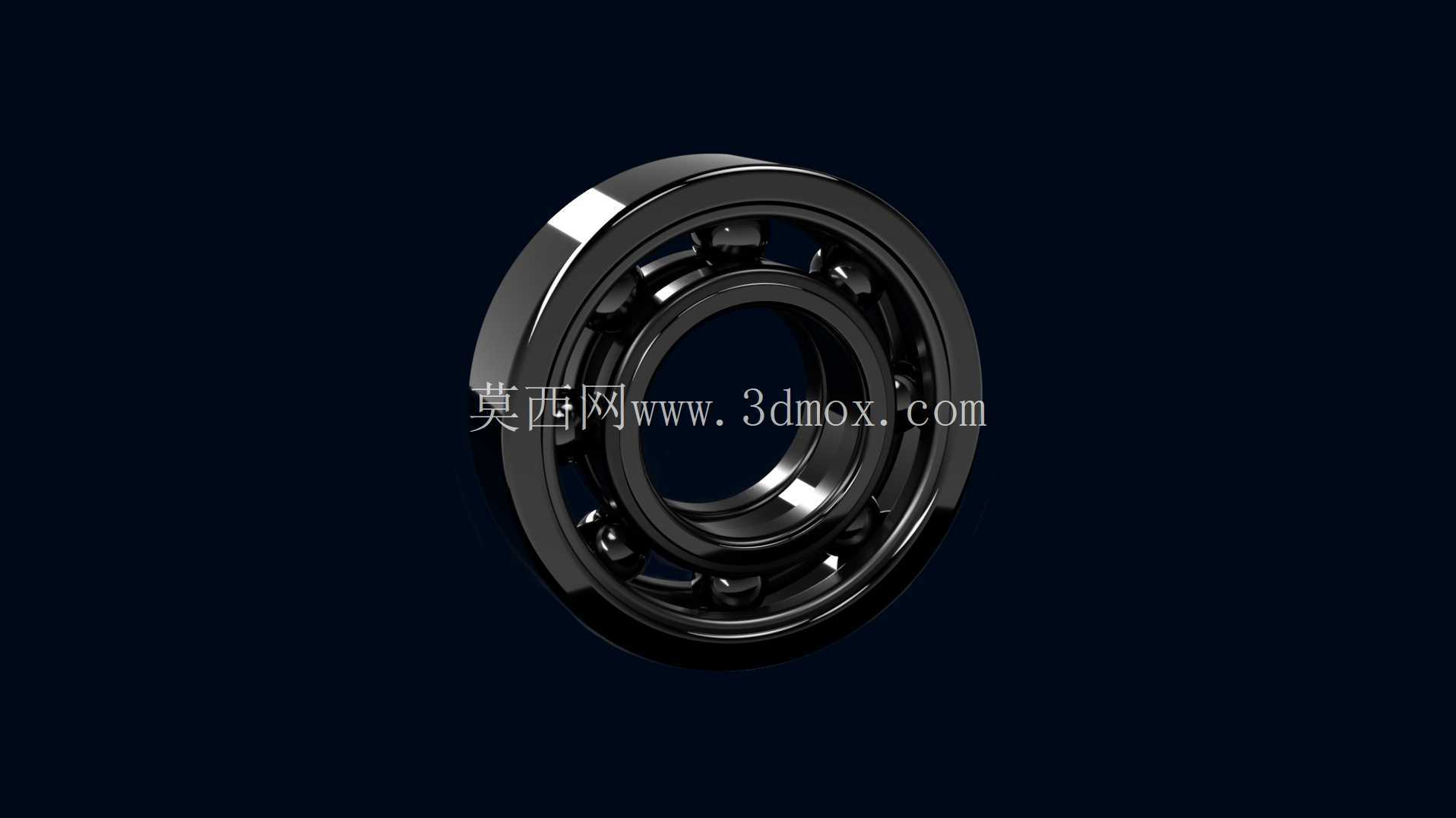

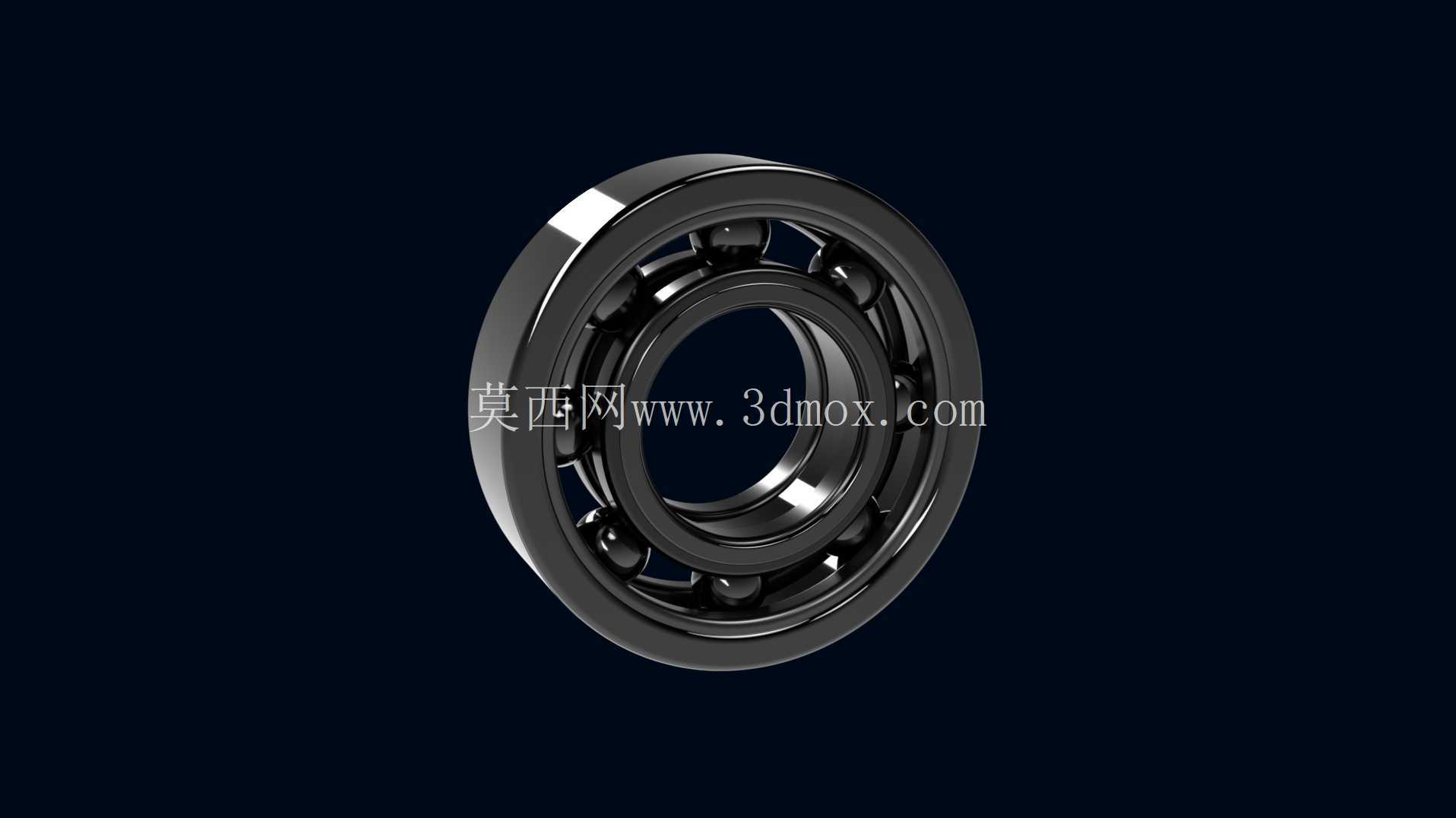

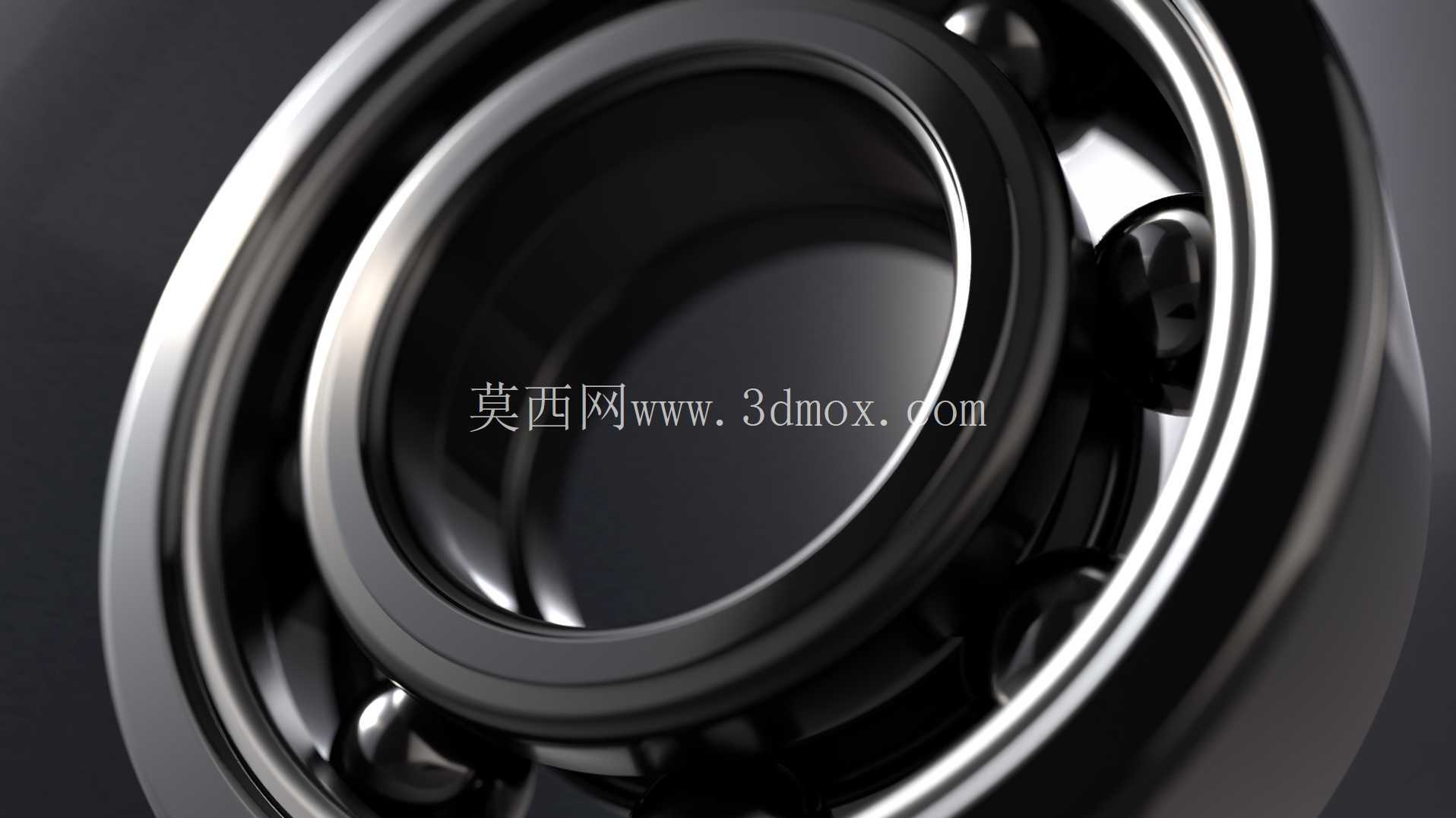

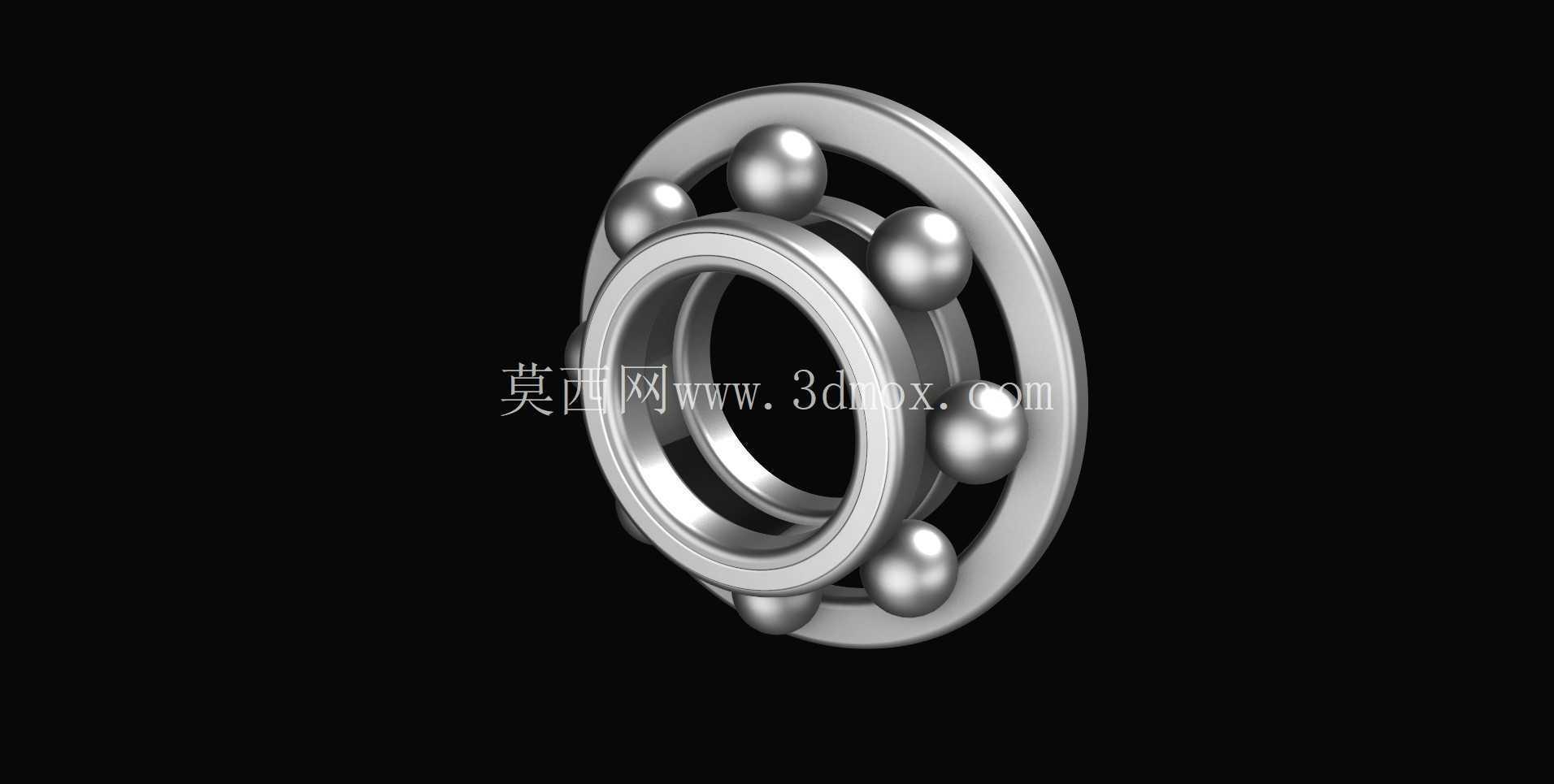

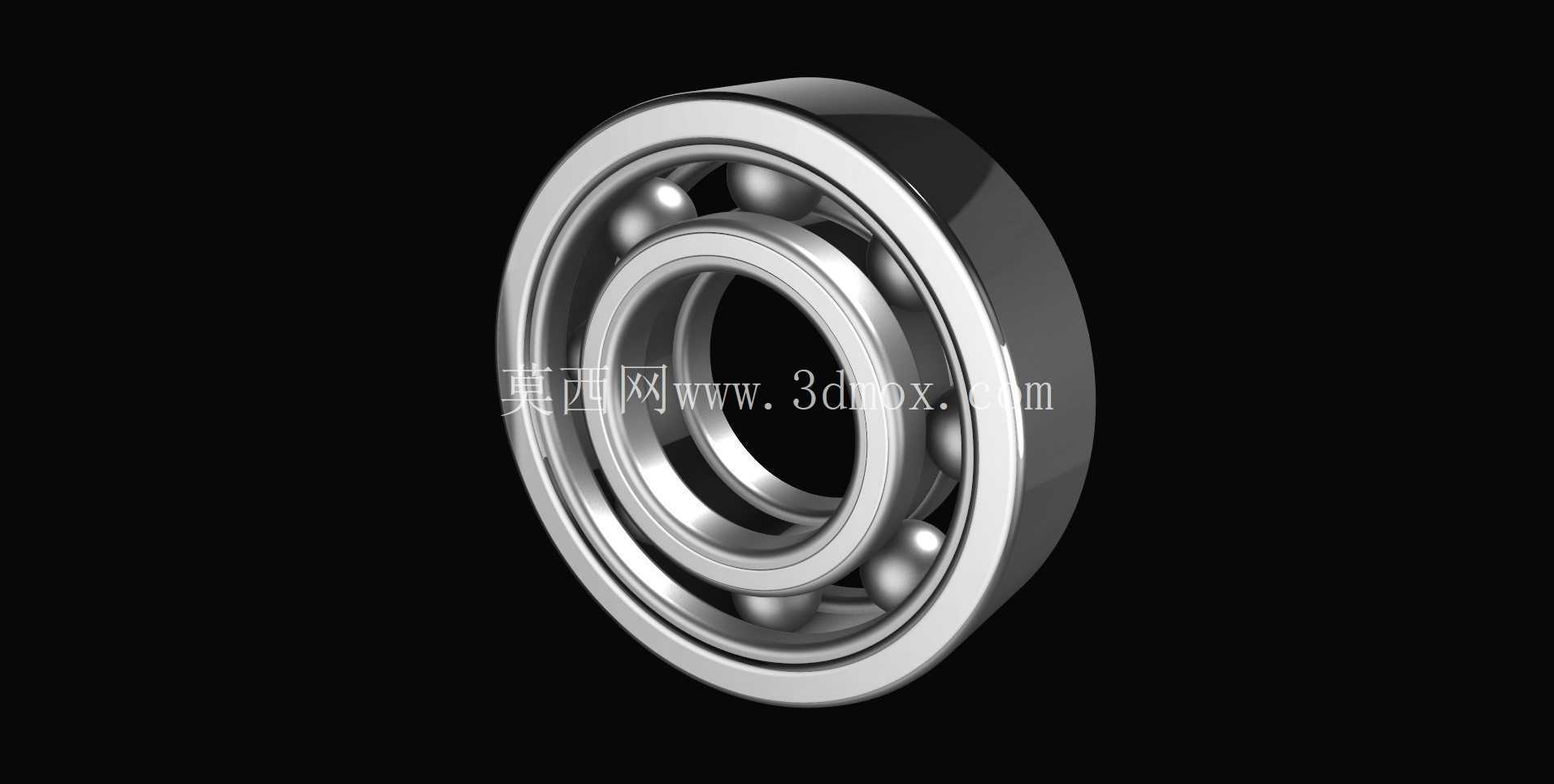

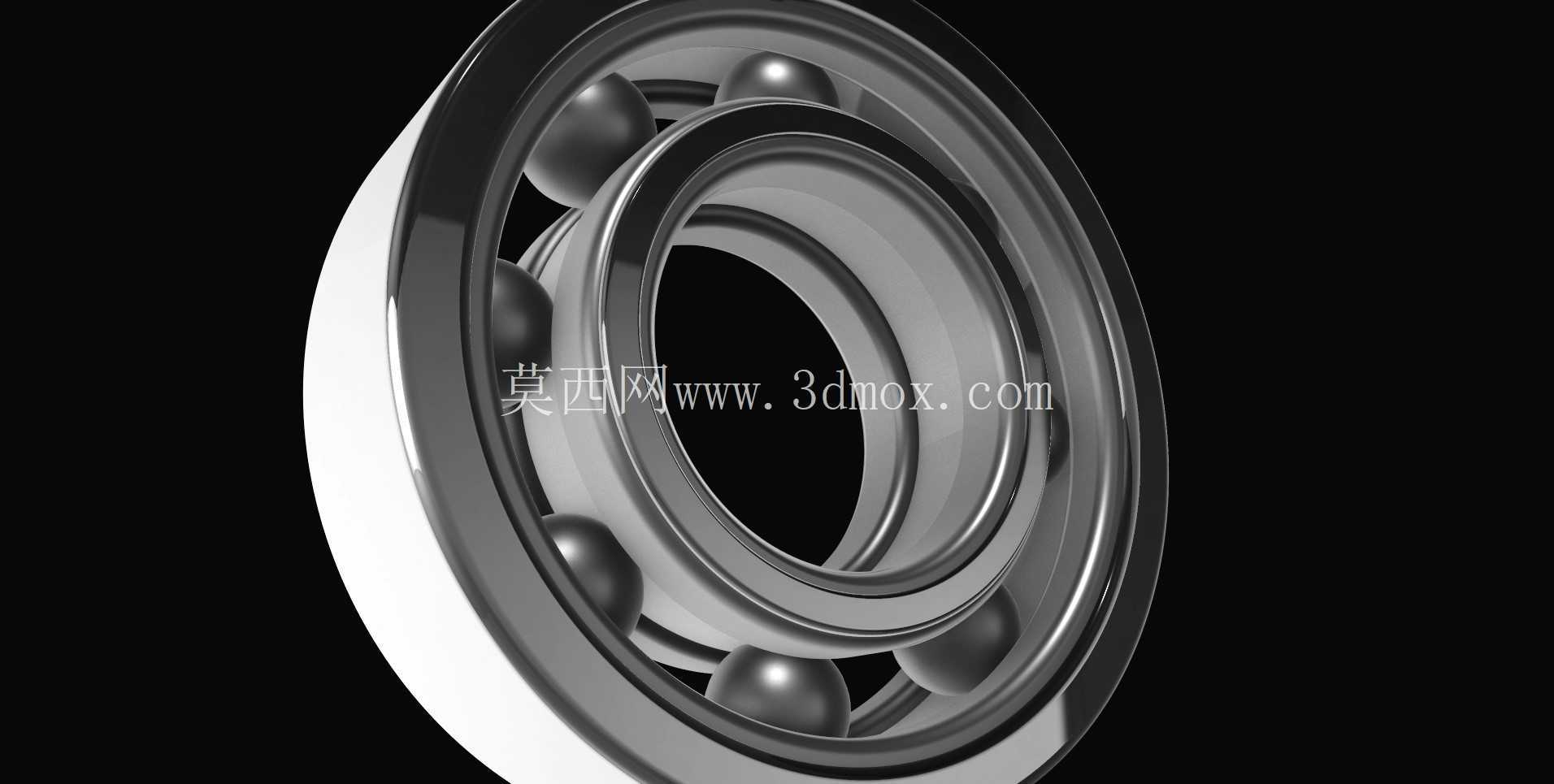

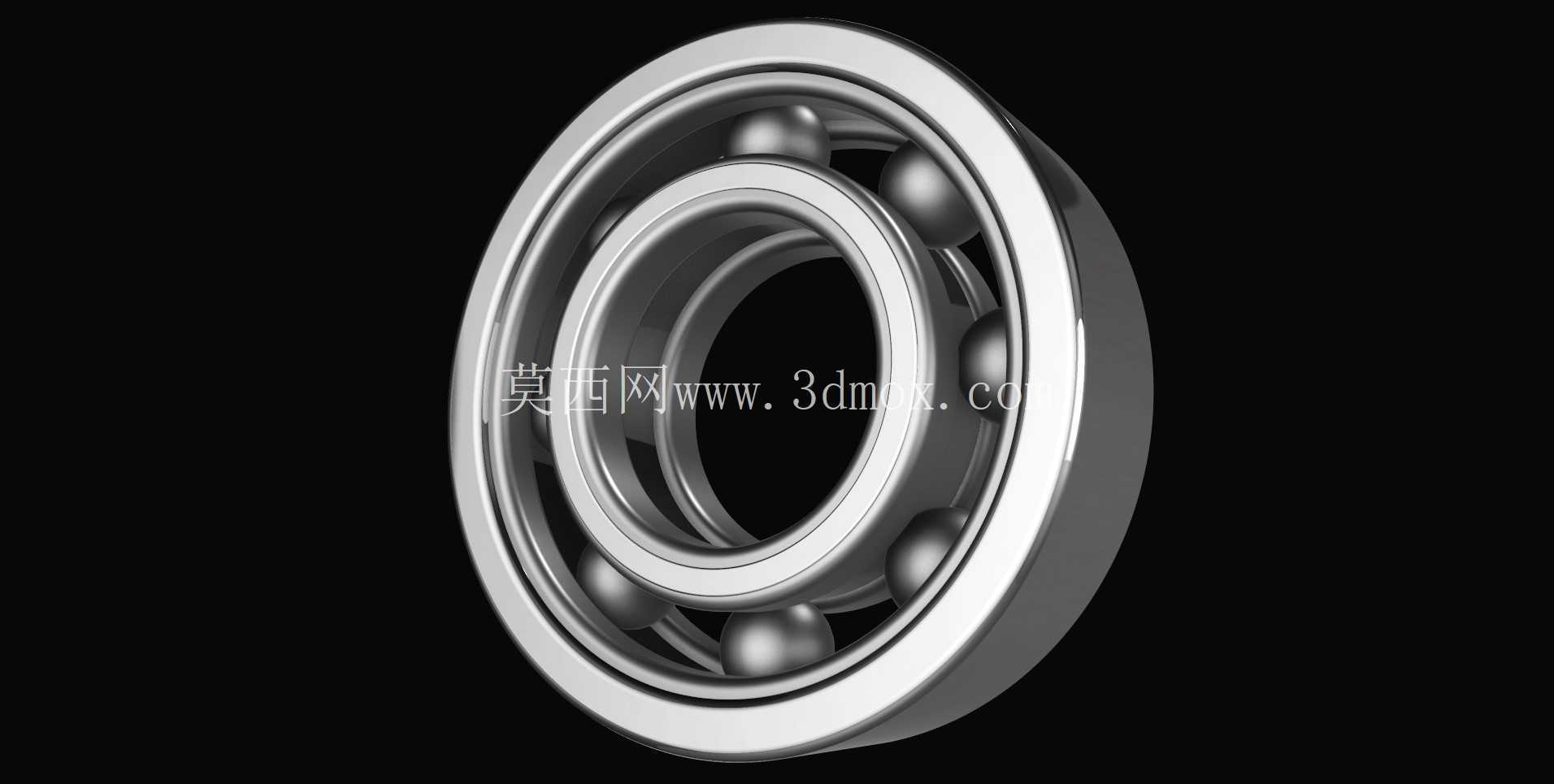

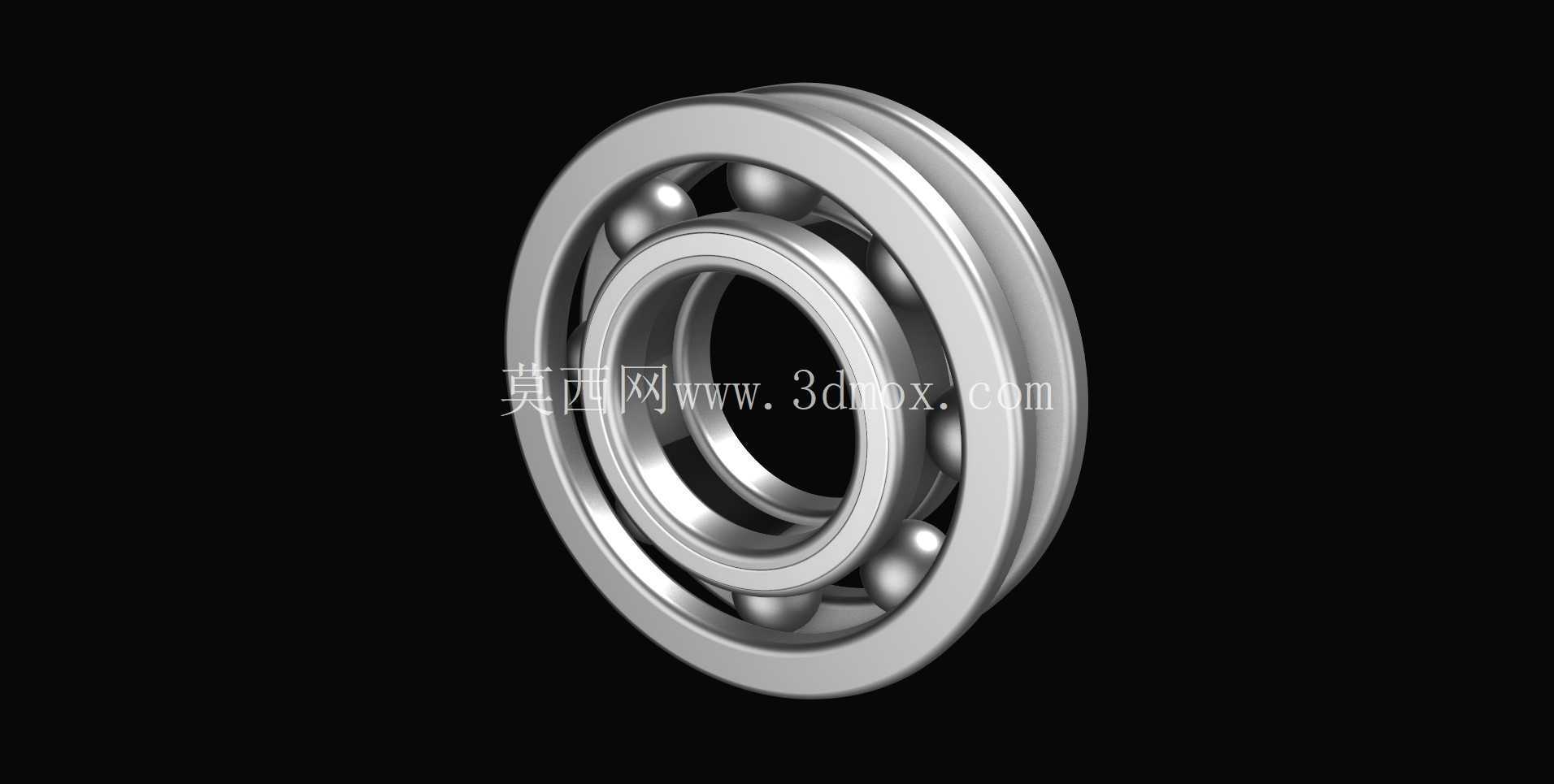

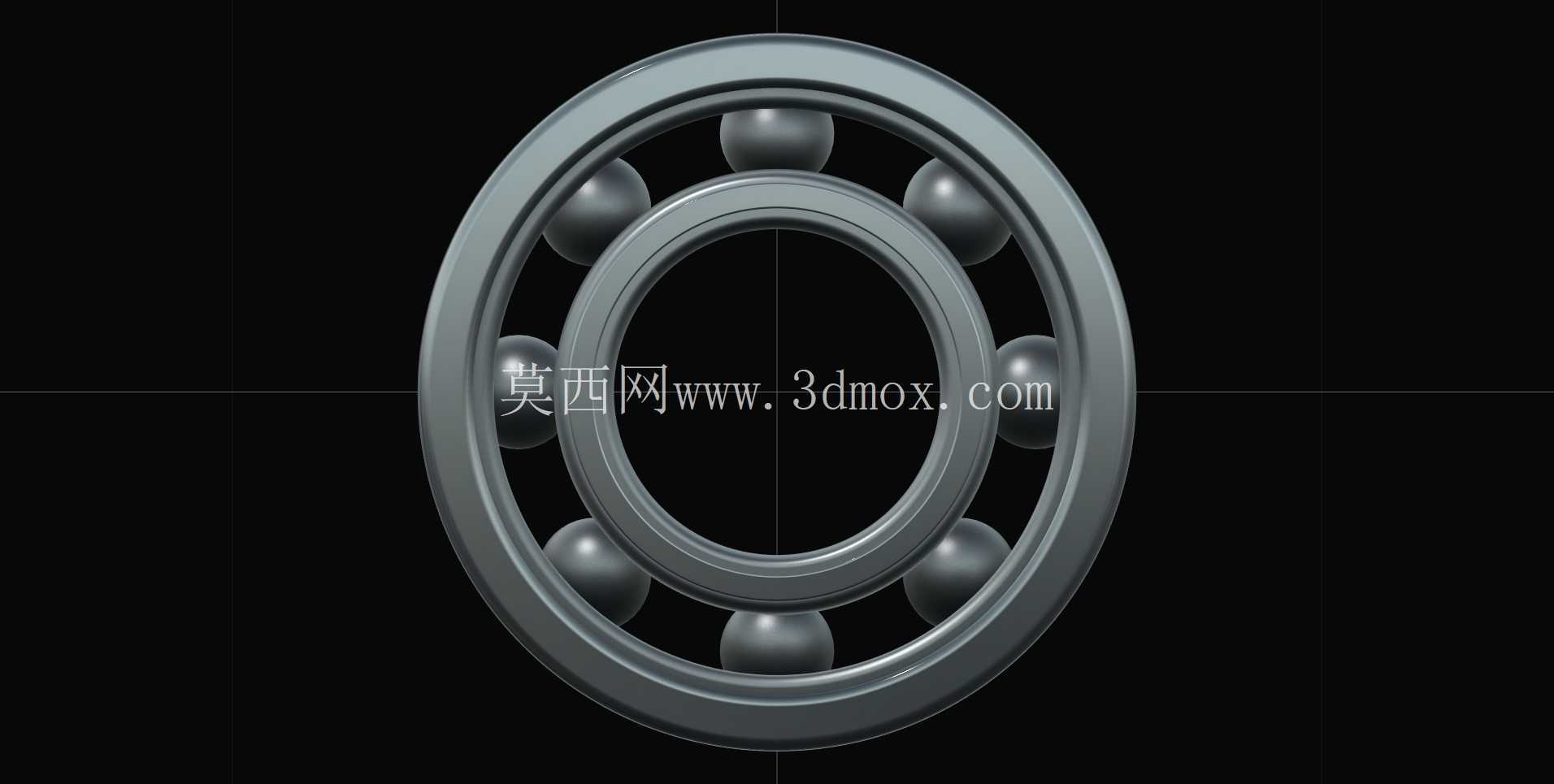

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的泵组、减速机、机床主轴，几乎所有存在旋转运动的机械结构中，都能见到这类零件的应用。这款深沟球结构的滚动轴承，建模过程中完整还原了内圈、外圈、滚动钢球、保持架的全部配合细节，没有对结构做简化处理，能够直接用于设备的装配干涉校验、运动仿真演示，也可以作为非标轴承设计的参考基准。

　　从实际应用场景来看，这类轴承最常被布置在轴系的两个支撑点位，内圈与旋转轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合起到固定支撑作用，滚动体均匀分布在内外圈的滚道之间，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低动力传输过程中的损耗，同时也能减少配合面的磨损量，延长整套设备的维护周期。建模时针对滚道的曲率做了精准还原，滚道的圆弧半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既能够承受稳定的径向载荷，也可以承载一定数值的双向轴向载荷，适配多数既有径向受力又存在少量轴向窜动的轴系工况。

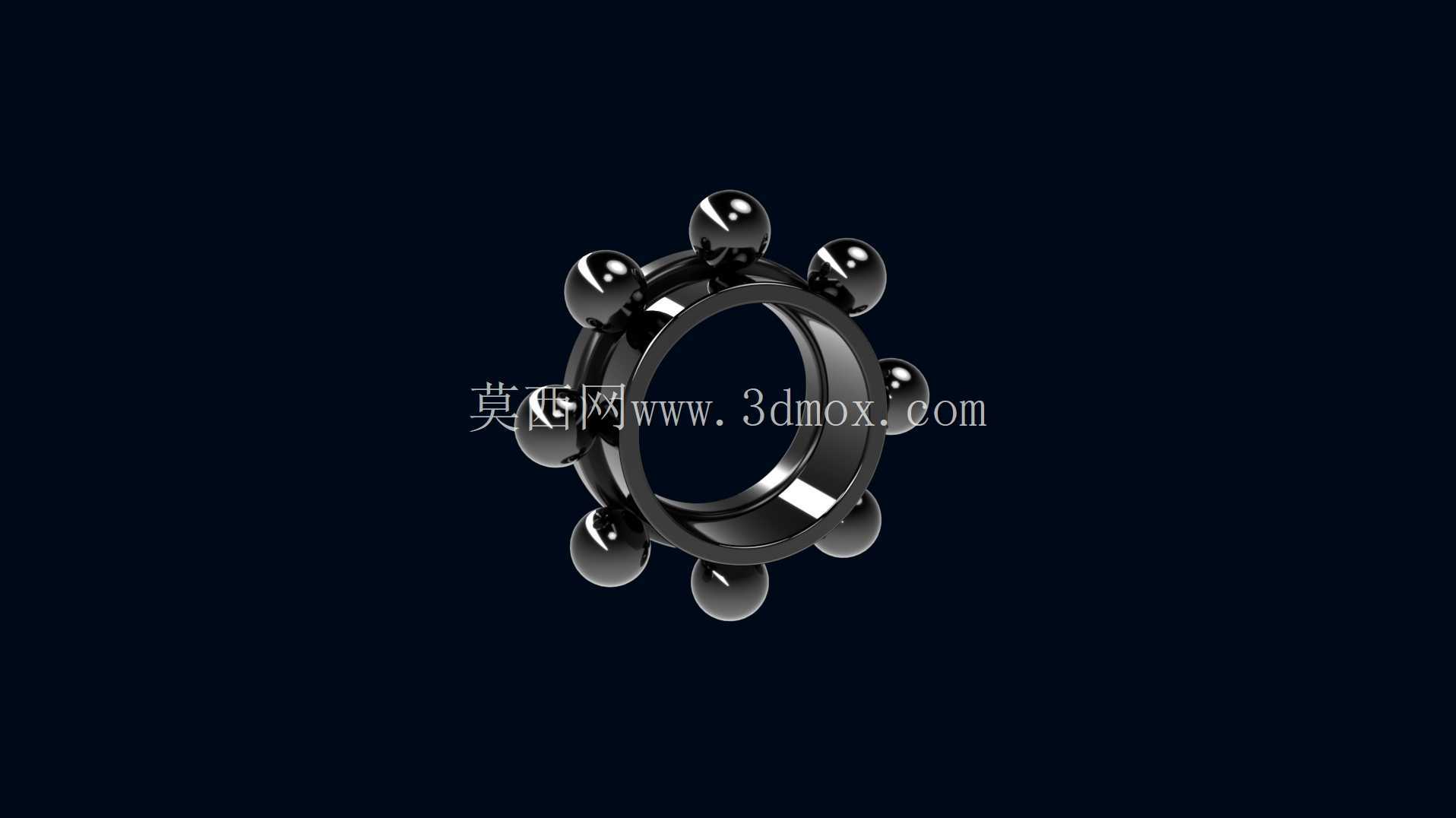

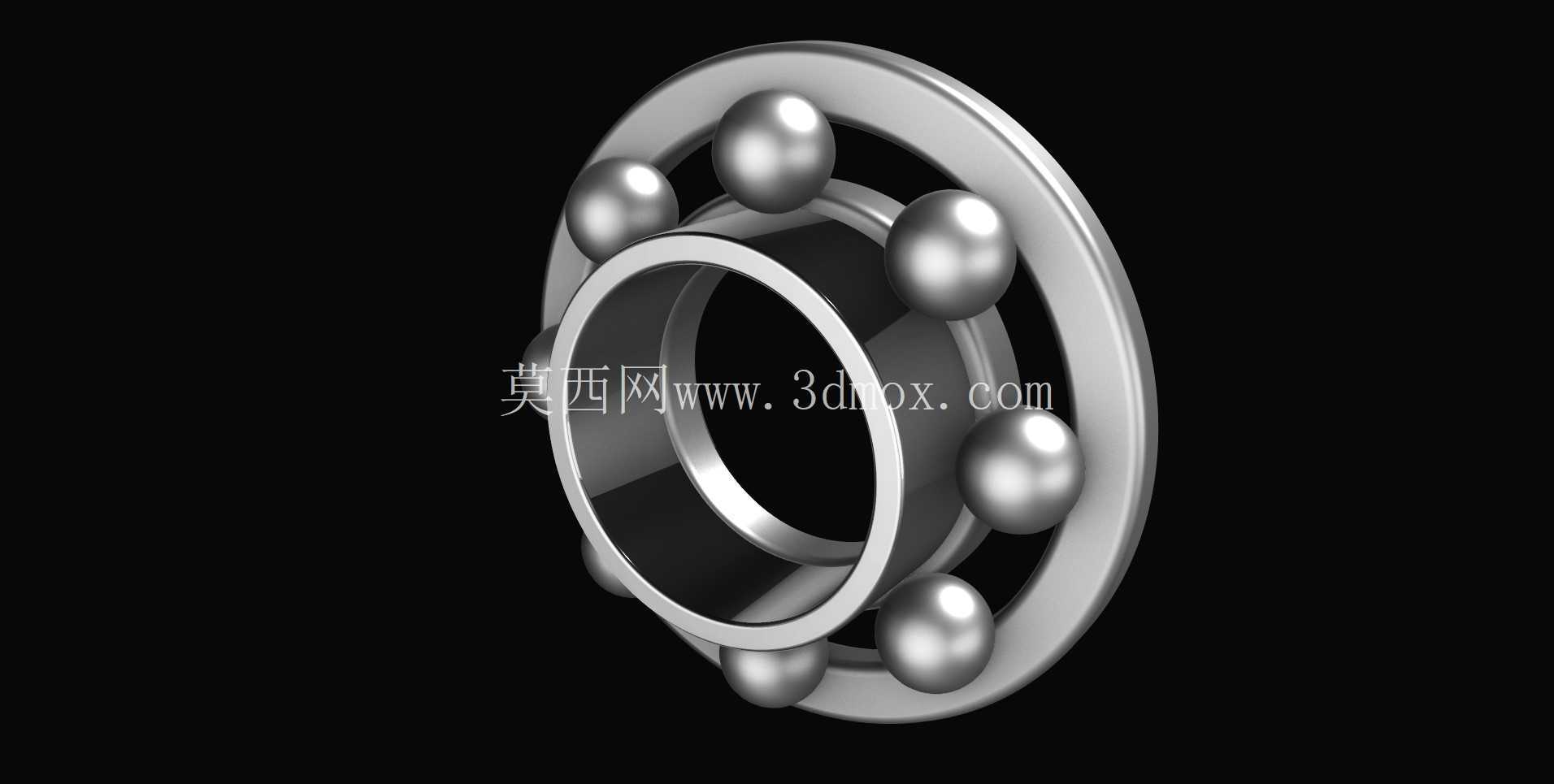

　　设计思路上，模型严格遵循常规深沟球轴承的尺寸配合逻辑，内圈的内径尺寸按照标准基孔制公差带设置，方便设计人员直接匹配对应直径的轴段，外圈的外径尺寸符合标准轴承座的安装孔径要求，安装时不需要额外对安装位做非标加工。轴承的宽度尺寸也对应常规同规格轴承的安装边界，在做设备整体布局时，预留的轴承安装腔深度可以直接参考模型的轴向尺寸，不会出现装配后轴承突出或者轴向窜动量过大的问题。保持架的结构采用了浪形冲压保持架的形态，兜孔的间隙刚好包裹住钢球的赤道位置，既能够将所有钢球均匀分隔开，避免钢球之间直接接触产生额外摩擦，也不会限制钢球自身的旋转自由度，保证轴承运转过程中每个滚动体都能顺畅滚动，不会出现卡滞问题。

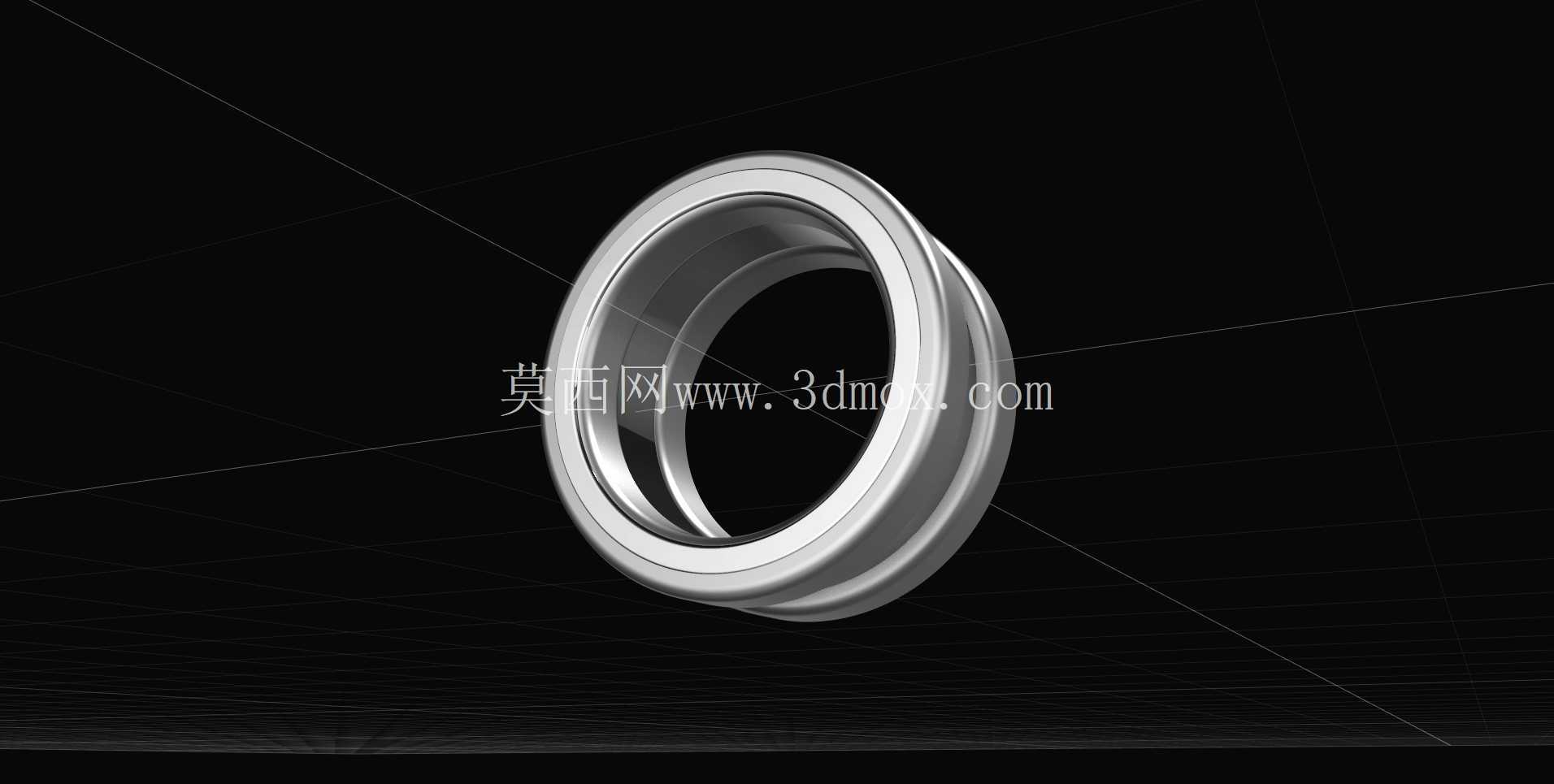

　　在结构细节处理上，模型还原了内外圈的倒角结构，安装时倒角能够起到导向作用，方便压装过程中轴承顺利进入轴段和轴承座孔，同时也能去除加工过程中产生的锐边，避免安装时锐边割伤安装人员或者刮伤配合面。钢球的排布均匀度完全符合实际产品的装配要求，相邻钢球之间的保持架间距一致，运转过程中不会出现钢球扎堆偏载的情况，保证轴承在额定转速下运转平稳，不会产生额外的振动和噪音。对于做设备选型的设计人员来说，这个模型可以直接导入到装配体中，校验轴承与周边密封件、端盖、轴肩的位置关系，确认轴肩的高度是否低于轴承内圈的拆卸高度，轴承座的止口深度是否匹配外圈的厚度，避免实际加工装配时出现干涉问题。

　　从维护替换的角度来看，这类标准结构的轴承通用性极强，只要尺寸参数匹配，不同厂家生产的同型号轴承都可以直接互换，不需要对设备结构做任何修改。建模时没有添加额外的非标结构，完全贴合量产轴承的实际形态，不管是用来做设备的爆炸视图演示，还是做维修拆装的培训课件，都能够清晰展示轴承的装配关系和各个部件的相对位置，帮助一线装配和维护人员快速理解轴承的安装逻辑，减少因为安装方式错误导致的轴承提前失效问题。在做有限元受力分析时，这个模型的结构细节足够支撑网格划分，能够准确模拟不同载荷下钢球与滚道的接触应力分布，为轴系的强度校核提供准确的模型基础。
