弹簧复位式快速夹持锁紧机械结构

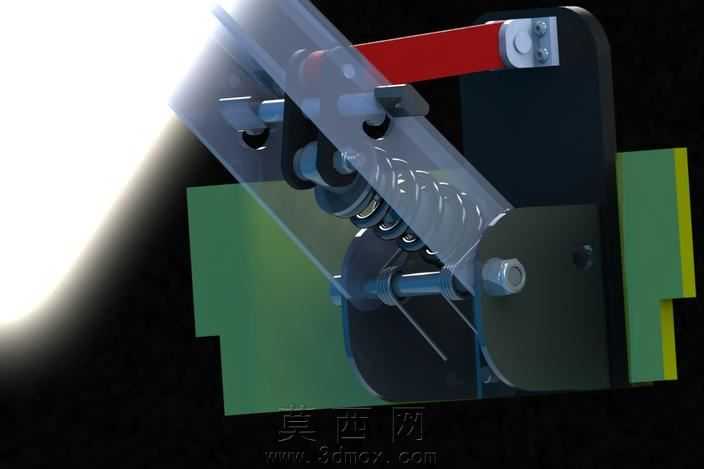

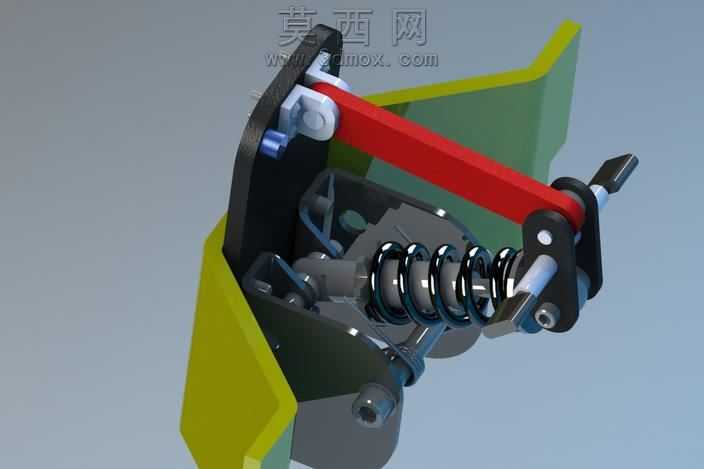

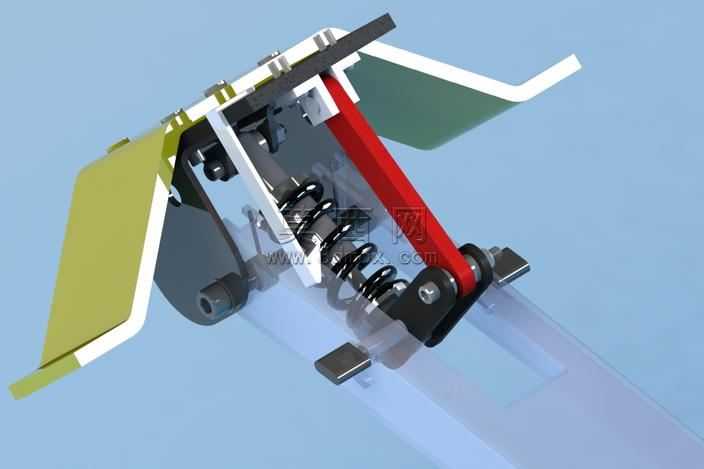

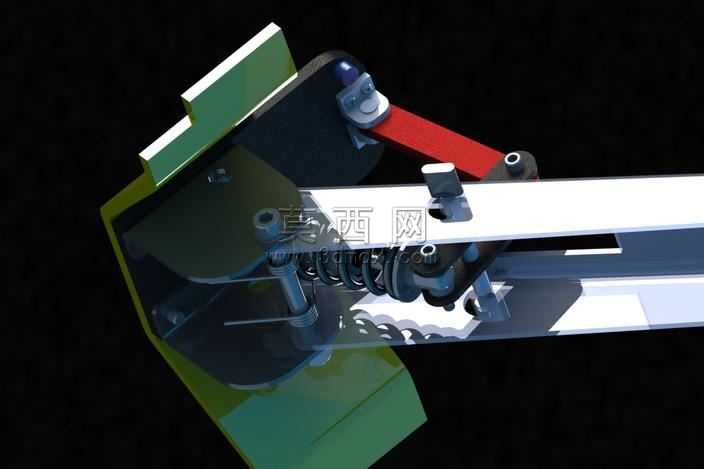

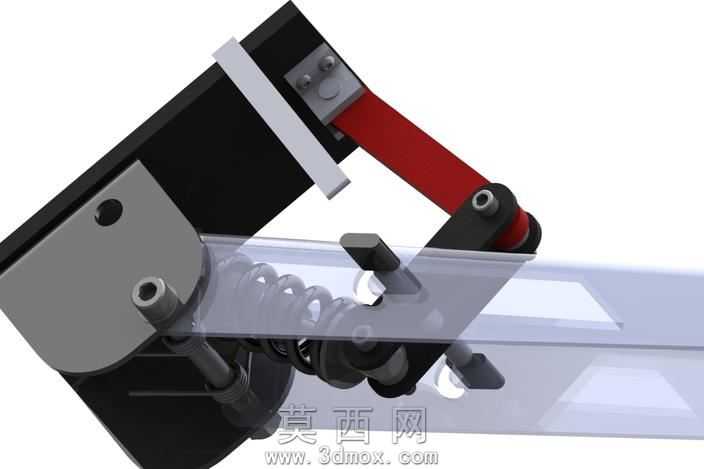

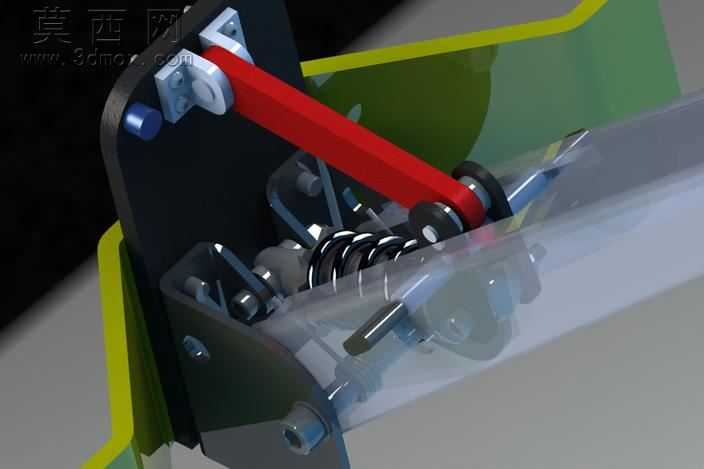

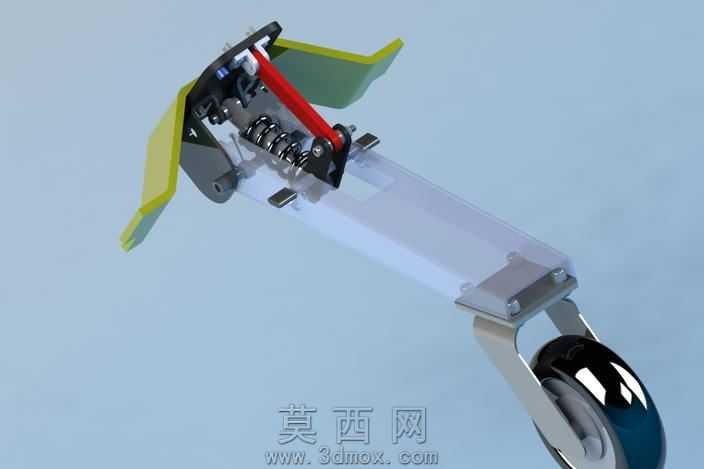

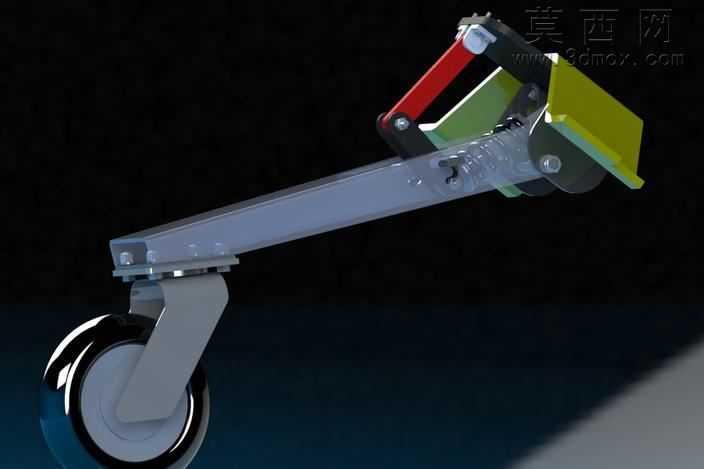

本作品为弹簧复位式快速夹持锁紧机械结构的三维建模成果，整体建模过程严格遵循机械设计的装配逻辑与尺寸规范，在主流三维建模软件中完成全参数化建模，所有零件均保留完整的可编辑参数，方便后续根据实际使用场景调整夹持行程、锁紧力等核心参数。建模阶段首先完成基座零件的绘制，基座采用L型折弯结构设计，作为整个机构的安装承载基础，建模时精准预留了各铰接轴的安装孔位、弹簧的定位柱结构，同时对基座的折弯圆角、安装边的厚度做了符合机加工工艺的细节处理，避免出现工艺无法实现的尖锐结构。随后完成连杆组件、压头组件、铰接销轴、复位弹簧等核心零件的独立建模，其中复位弹簧采用螺旋扫描特征完成，精准还原弹簧的节距、丝径、有效圈数等参数，保证弹簧力学性能的模拟准确性；压头部分做了防滑压合面的细节纹理建模，提升夹持作业时的摩擦力，避免工件滑脱。装配阶段采用自底向上的装配流程，依次添加铰接约束、同轴约束、接触约束，完整还原机构的运动逻辑，通过运动仿真验证，机构在解锁状态下依靠弹簧的预紧力保持张开状态，按压操作臂时通过连杆的力臂放大作用，将操作力传递至压头实现工件的快速锁紧，松开操作臂后弹簧自动带动机构复位至张开位置，整个运动过程无干涉、无卡滞，传动逻辑顺畅。渲染阶段针对不同零件赋予了对应的材质属性，基座部分赋予哑光绿色金属漆材质，模拟钣金喷塑的表面效果；连杆、铰接销轴等受力零件赋予银灰色金属材质，还原钢材的金属质感；复位弹簧赋予发黑处理的弹簧钢材质，操作臂的握持部分赋予红色哑光塑料材质，不同材质的区分让整个机构的结构层次清晰明了，通过光影渲染突出各零件的装配关系与结构细节，直观展现机构的工作原理。该结构设计聚焦快速装夹的使用需求，整体结构紧凑，操作便捷，依靠弹簧实现自动复位，无需额外的解锁操作，可广泛应用于工装夹具、小型工件装夹、工位快速定位等场景，建模过程中充分考虑了零件的加工工艺性与装配可行性，所有配合公差均按照机械设计标准预留，可直接导出工程图用于生产制造。
