可回收式机械夹持联动结构设计

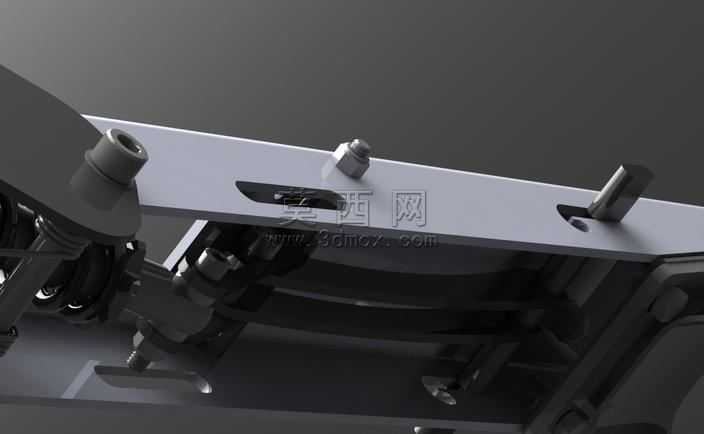

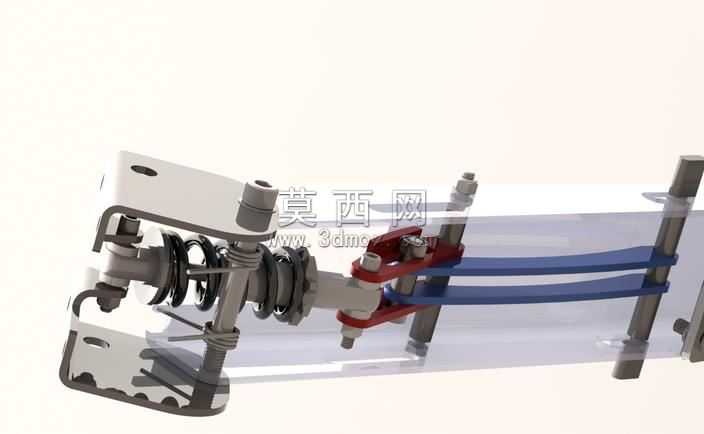

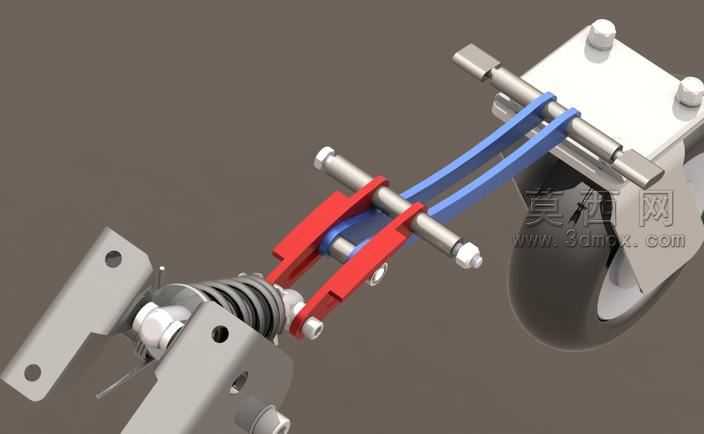

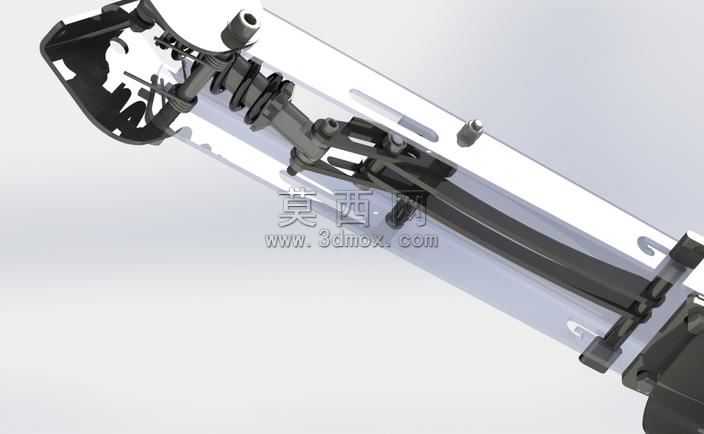

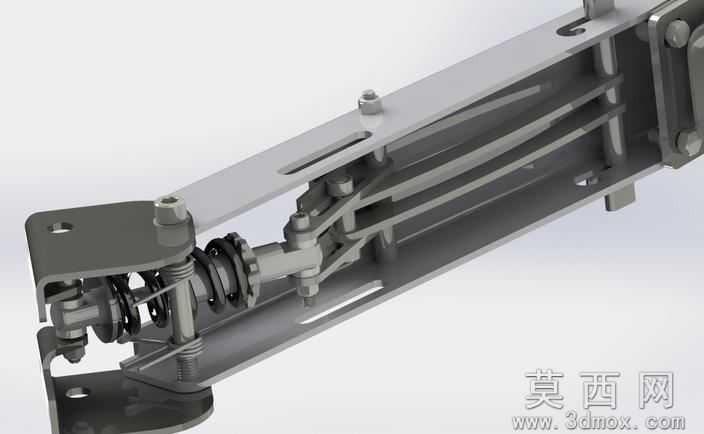

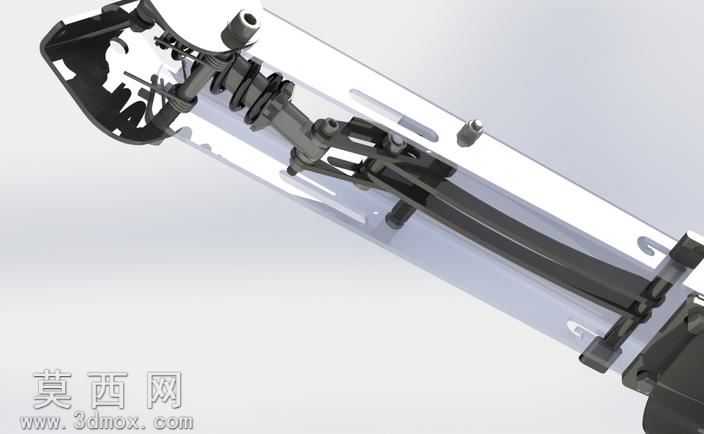

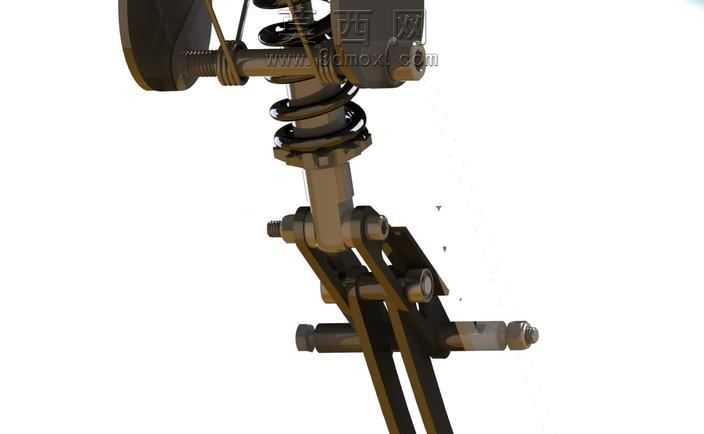

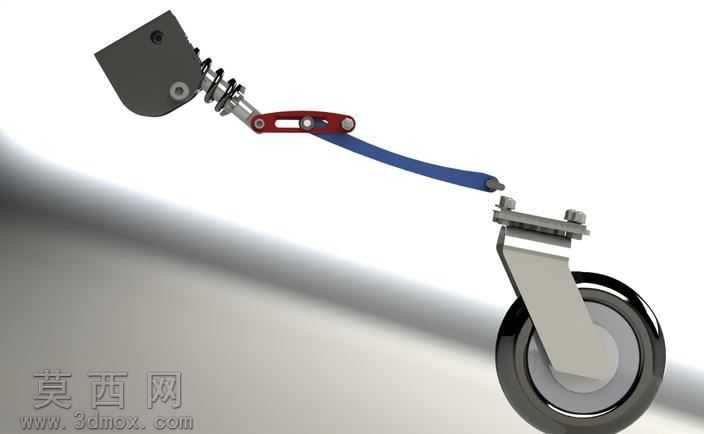

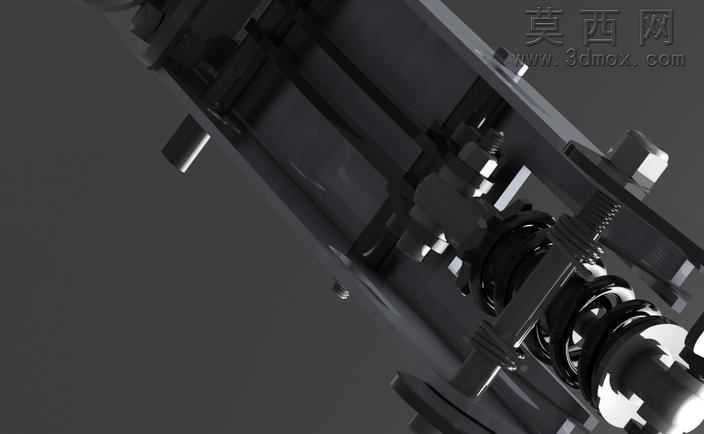

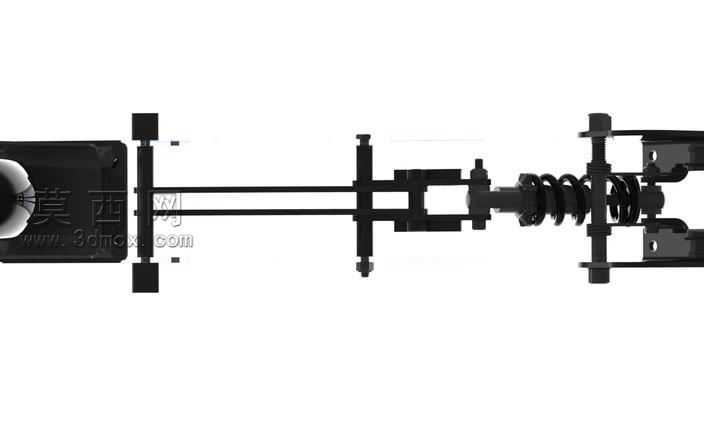

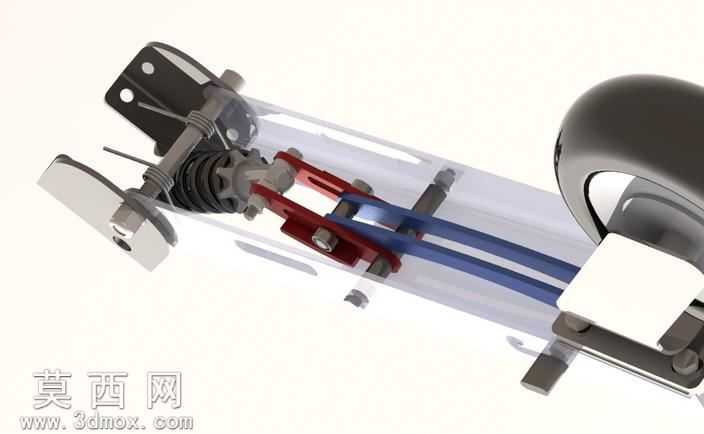

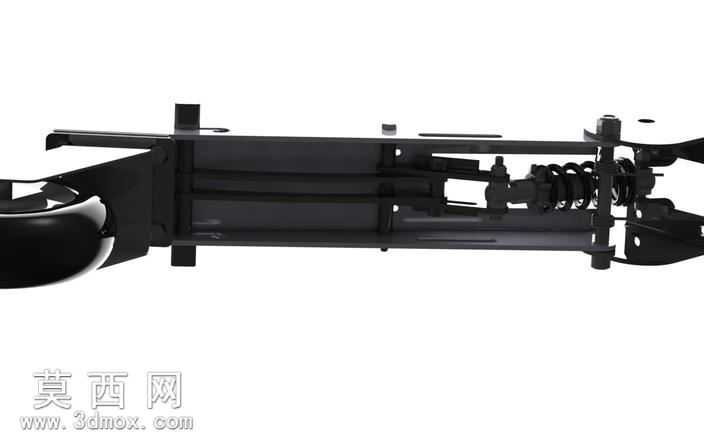

本作品为机械夹持联动类结构的三维建模成果，建模过程依托主流三维设计软件完成全参数化构建，所有零件均按照实际机械加工的公差逻辑进行尺寸约束，确保各部件装配不存在干涉问题。从结构组成来看，该机构包含上下对称布置的安装固定板，板件预留标准安装孔位用于整体结构的外接固定，核心传动部分设置多组同轴螺旋弹簧作为复位储能元件，弹簧的线径、节距、有效圈数均经过匹配性参数调整，保证夹持动作的回弹力度均匀稳定。传动杆件采用阶梯轴结构设计，不同轴段分别对应弹簧定位、卡簧限位、夹爪连接的功能需求，轴件表面做了金属哑光材质的渲染处理，还原钢制机加工零件的真实质感。夹爪部分采用锯齿形咬合面设计，增大接触摩擦力以提升夹持稳定性，夹爪与传动杆之间通过铰接销轴连接，可随传动杆的轴向位移实现开合动作。侧边设置的红蓝两色限位固定件，分别采用工程塑料与金属材质的差异化渲染，红色部件为铰接锁紧块，蓝色部件为行程限位板，二者配合约束传动杆的最大移动行程，避免弹簧过度压缩出现塑性形变。整体建模过程中对所有装配配合面做了贴合处理，不存在缝隙或穿模问题，渲染阶段采用柔和的影棚光源设置，金属件添加轻微的环境反射效果，塑料件调整为低反光的漫反射材质，清晰区分不同零件的材质属性。设计思路上遵循可回收复用的原则，所有零件均采用常规标准件与易加工的板件、轴件组合，无特殊定制的异形难加工构件，拆解后所有金属、塑料部件均可分类回收再利用，结构本身没有冗余的装饰性设计，完全围绕夹持联动的功能需求做布局优化，各部件的受力路径经过合理规划，传动过程中力的传递顺畅无卡顿，可作为小型夹持工装、自动化执行末端的结构参考使用。
