PCB板多热源温度场分布仿真模型

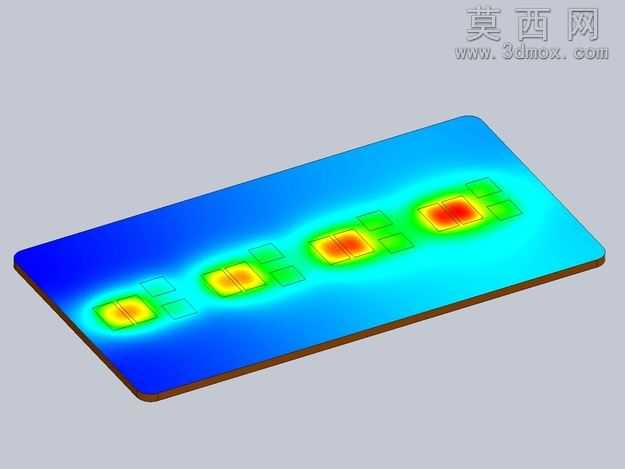

本模型为印制电路板多热源温度场分布的三维仿真建模成果，建模阶段首先依据常规PCB板的外形尺寸完成基板的基础特征构建，基板采用薄型长方体结构，边缘做圆角过渡处理，还原实际电路板的物理外形特征。随后在基板表面按照等距排布的方式布置五组方形热源模块，每组热源周边配套设置小型辅助电路区块，精准还原电路板上功率元件的布局逻辑，所有元件的尺寸比例、相对位置均参考常规消费电子电路板的元件排布规范设定，保证模型的工程参考价值。材质设置环节，基板部分赋予常规FR-4环氧玻璃布层压板的材质属性，设置对应的导热系数、表面粗糙度参数，热源模块赋予高导热金属材质属性，模拟功率芯片的材质特征，同时为不同温度区间配置对应的色彩映射材质，从低温区域的深蓝色到高温区域的亮红色形成完整的渐变色彩体系，直观呈现温度分布差异。渲染阶段采用正交视角配合柔和环境光，既完整展示整块电路板的整体布局，又通过色彩渐变清晰呈现热传导的扩散规律，从每个热源中心向周边区域温度逐步降低，相邻热源之间的温度场存在自然的叠加过渡效果，还原真实工况下电路板的热传导物理特性。设计思路围绕电子散热仿真的核心需求展开，通过可视化的色彩呈现替代抽象的数值数据，让使用者能够直观观察不同位置热源的温度影响范围，为电路板的元件布局优化、散热方案设计提供直观的三维参考依据，模型整体结构简洁规整，所有特征参数均可根据实际应用场景调整，适配不同功率、不同布局的电路板热仿真分析需求，可直接导入热分析软件完成后续的仿真计算工作。
