封闭腔体内流体流动迹线仿真分析模型

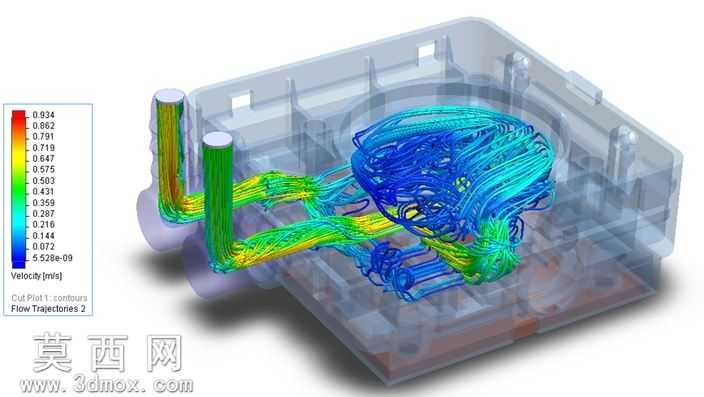

本模型为封闭腔体内流体流动状态的仿真分析三维模型，建模阶段首先完成外部透明腔体的结构搭建，依据腔体的实际内部轮廓、进出口管路的位置与管径尺寸，精准构建出流体域的三维几何结构，确保流体域与腔体内部空间完全贴合，进出口管路的延伸段长度符合流体仿真的入口充分发展要求，避免因几何结构偏差导致仿真结果失真。建模过程中对腔体内部的凸起、隔层等结构进行合理的几何简化，去除不影响流场走向的微小倒角、工艺凸台等细节，在保证仿真精度的前提下降低网格划分的难度与计算量。完成几何建模后，对流体域进行结构化与非结构化结合的网格划分，在进出口管路与腔体连接的位置、流道截面突变区域进行网格局部加密，确保边界层网格厚度满足壁面函数计算要求，提升近壁面流场计算的准确性。仿真计算阶段基于流体动力学控制方程，设置符合实际工况的入口流速、出口压力边界条件，选用适配的湍流模型完成流场迭代计算，待计算残差收敛后提取流场结果。渲染阶段采用半透明材质赋予外部腔体结构，调整材质的透明度与折射率参数，既保证外部腔体的轮廓清晰可辨，又能完整展现内部的流场迹线分布；流体迹线采用速度映射的渐变色谱材质，从蓝色到红色对应流速从低到高的数值区间，与左侧的速度色标形成对应，直观呈现不同区域的流体速度差异；进出口管路采用不透明的实体材质，与半透明腔体形成视觉区分，清晰标识流体的流入与流出位置。模型完整还原了腔体内流体的涡旋结构、流动死区位置以及高速流道的分布形态，迹线的走向清晰展现了流体从入口进入腔体后，绕流内部结构、形成涡旋最终从出口流出的完整流动过程，可用于腔体结构的流道优化、流动阻力分析等工程场景，为腔体结构的改进设计提供直观的流场可视化参考依据。
