电动升降医用手术台三维设计作品

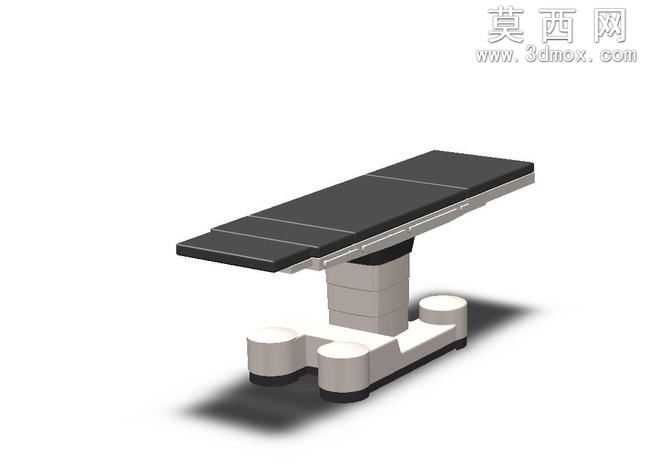

本作品为医用手术台的三维建模设计成果，建模过程依托主流三维工程软件完成，全程遵循医疗设备的人机工程学设计原则与临床使用需求展开。建模初期先梳理手术台的核心功能逻辑，确定其需具备高度调节、台面分段适配不同手术体位的核心属性，先以基准平面搭建整体装配骨架，将整体结构划分为台面总成、升降支撑立柱、底部稳定基座三个核心模块分别建模。台面部分采用分段式结构设计，共设置四段独立的台面板，可适配患者头、胸、腹、下肢不同部位的体位调整需求，建模时对每段台面的铰接间隙做了精准还原，预留了体位调节的转动空间，台面板边缘做了符合医用安全标准的圆角处理，避免尖锐棱角造成磕碰风险。升降支撑立柱采用多层堆叠式柱体结构，建模时还原了电动升降机构的嵌套装配关系，柱体各段的配合公差按照机械设计标准设定，保证升降动作的结构合理性，立柱与台面的连接位置设置了旋转连接座，可实现台面的水平角度微调，满足不同手术的操作视角需求。底部基座采用三支点稳定布局，三个圆柱形支撑脚呈三角分布，每个支撑脚底部设置防滑脚垫结构，建模时对基座的配重结构做了合理简化还原，保证整体结构的重心稳定，避免手术过程中出现侧翻风险。材质渲染阶段，台面板部分采用哑光黑色医用耐磨材质模拟，还原真实手术台的防反光、易消毒的材质特性，支撑立柱与基座部分采用浅灰白色医用金属烤漆材质，表面做低反光处理，符合医疗场所的洁净视觉要求，脚垫部分采用黑色防滑橡胶材质，通过材质粗糙度参数的调整区分不同部件的质感差异。整体建模过程严格按照1:1真实比例搭建，各部件的装配关系完整，可直接用于医疗设备的方案展示、结构验证以及后续的工程深化设计，模型结构无破面、无冗余特征，装配层级清晰，可支持不同格式的导出转换，适配不同的设计使用场景。
