双轴追日太阳能光伏跟踪支架结构设计

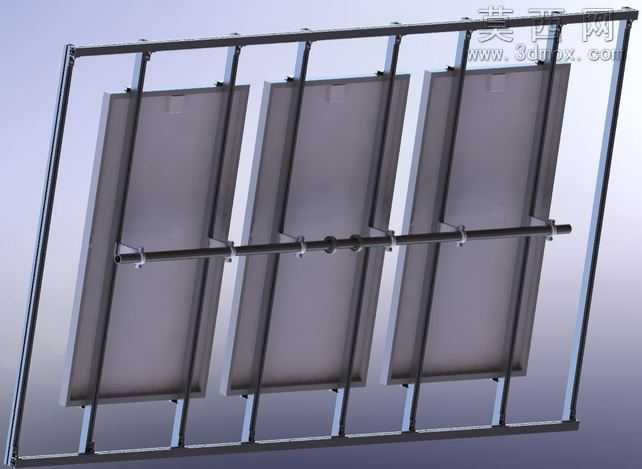

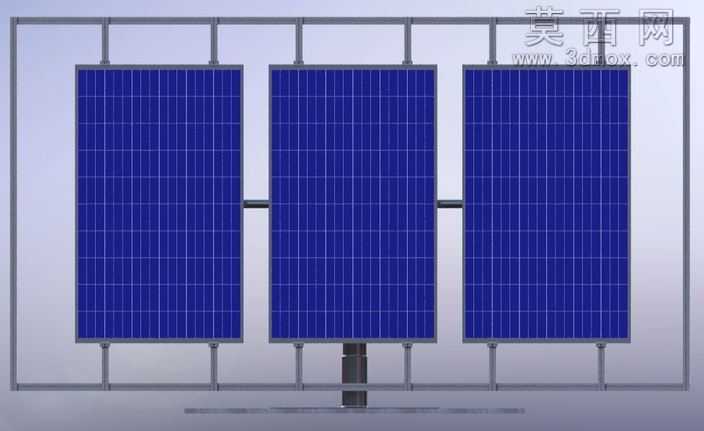

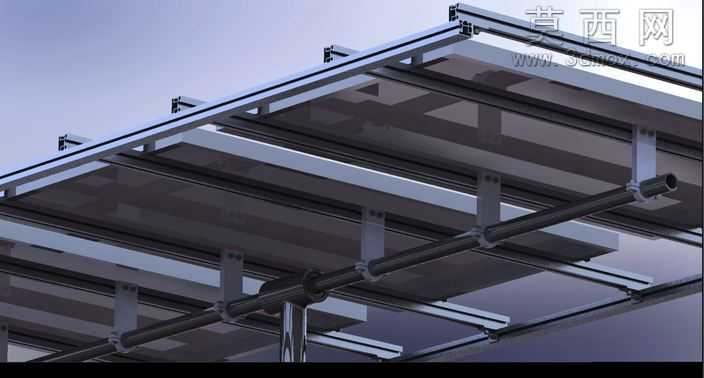

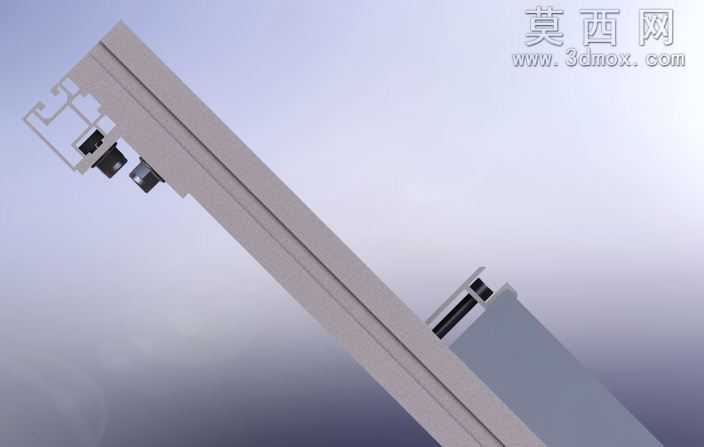

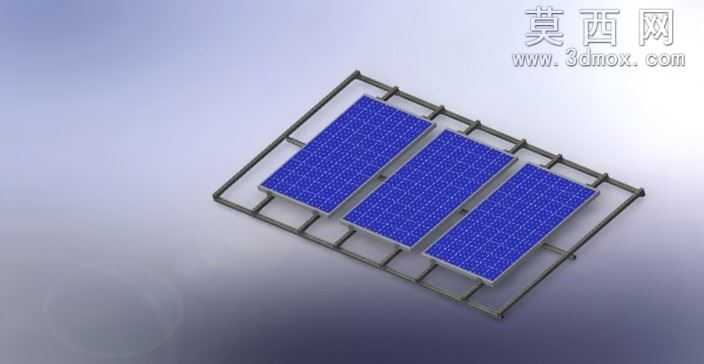

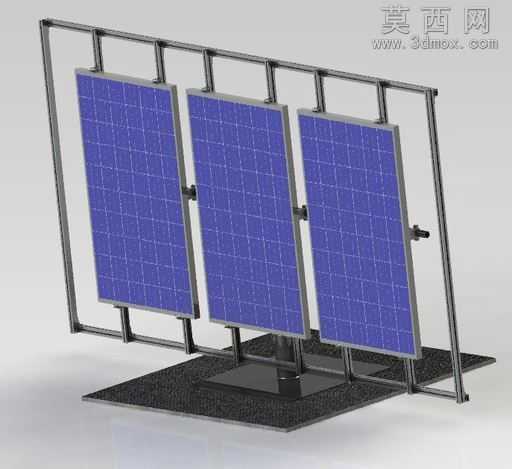

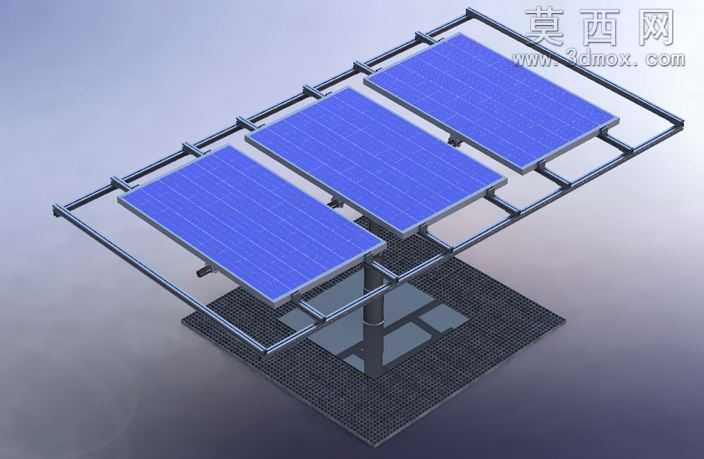

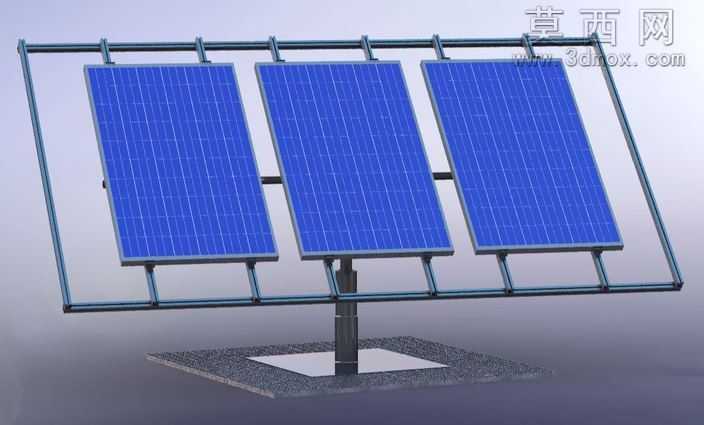

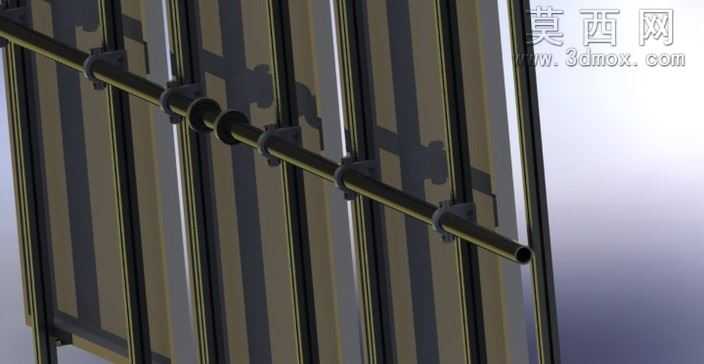

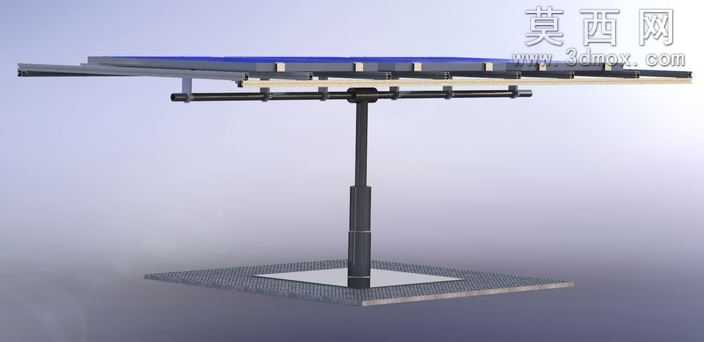

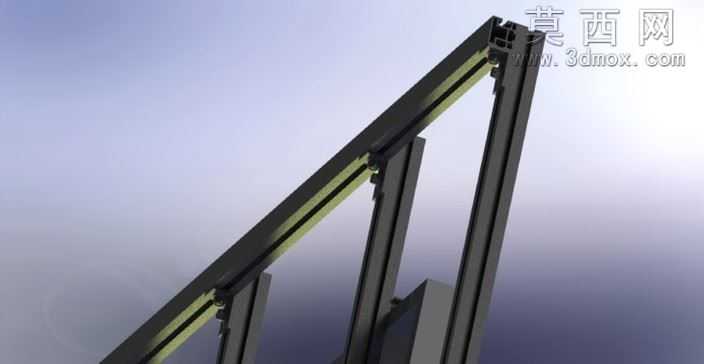

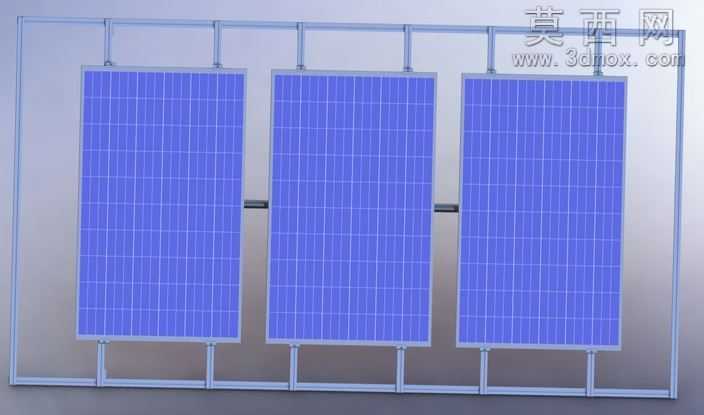

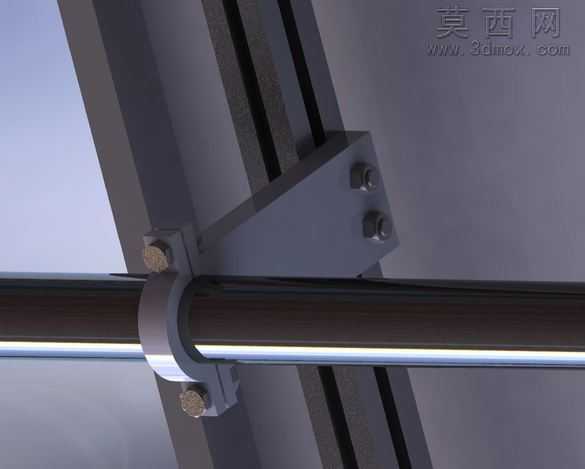

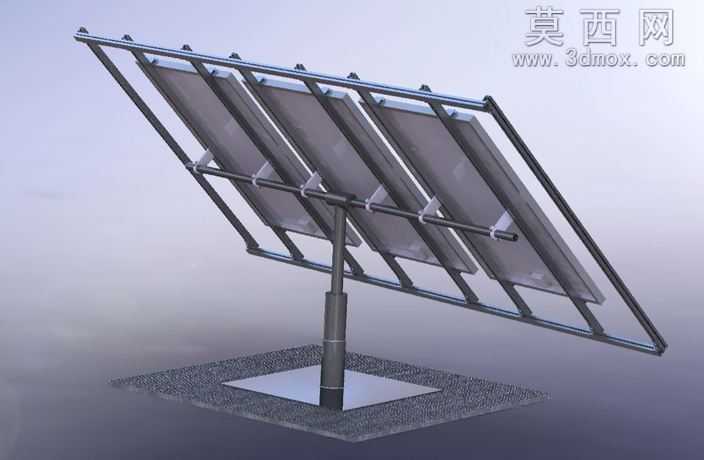

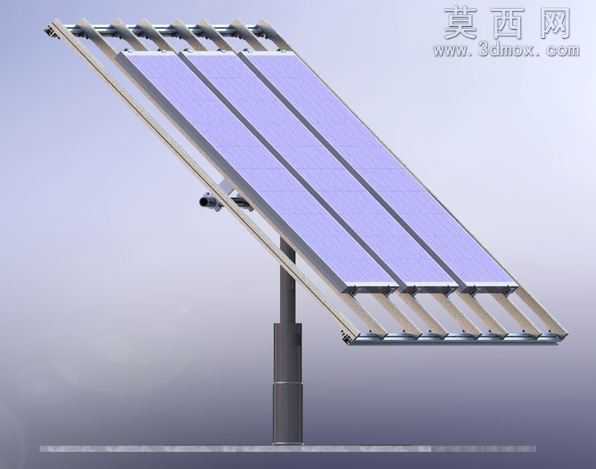

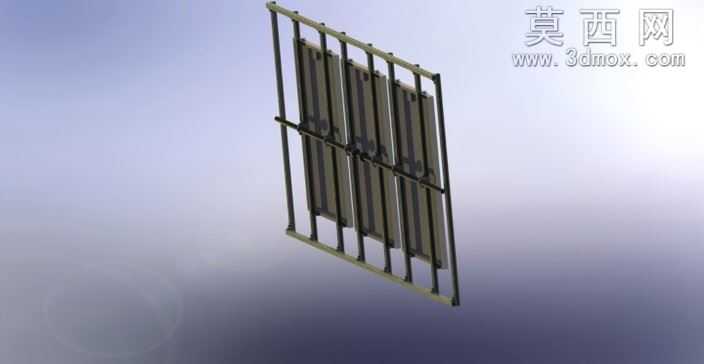

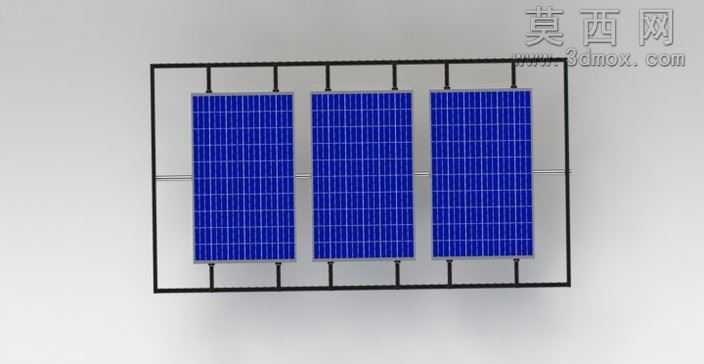

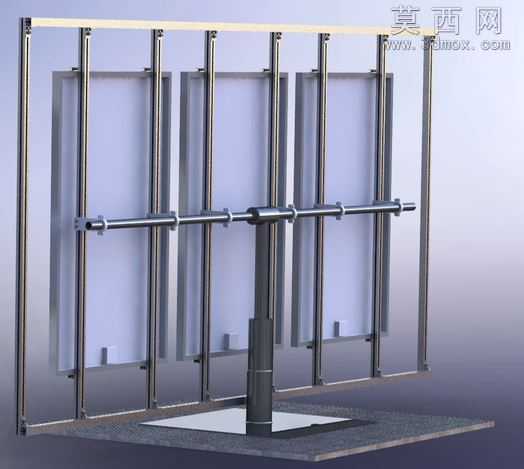

本作品为太阳能跟踪装置的三维结构设计，建模阶段采用自底向上的装配思路完成全结构搭建：首先完成底部立柱支撑构件的参数化建模，对柱体分段连接结构、底座安装法兰的螺栓孔位做了精确的尺寸约束，保证支撑段的承重强度符合户外安装的力学要求。其次完成光伏板承载框架的建模，框架采用多组平行横向梁搭配纵向压条的结构，横向梁设置有适配光伏板安装的卡槽结构，纵向压条预留了紧固件安装位，可适配标准尺寸光伏组件的快速装配，框架与立柱的连接部位设计了双轴转动铰接结构，分别对应方位角与高度角的调节自由度，铰接部位做了轴套配合的细节建模，还原转动副的装配间隙与限位结构。在材质与渲染表现上，支撑立柱采用哑光深灰金属材质模拟喷塑钢结构的表面质感，承载框架采用浅香槟色金属材质还原铝合金型材的表面特征，光伏板表面采用淡蓝紫色半透明材质搭配表层栅线纹理，模拟光伏组件玻璃盖板与电池片的层叠视觉效果，场景背景采用渐变浅灰调突出主体结构，渲染时添加柔和的环境光与定向主光，还原金属构件的边缘高光与光伏板的表面反光效果，清晰呈现各部件的装配层次。设计思路上，该跟踪装置摒弃了冗余的复杂结构，将转动驱动部位集成在立柱与框架的连接节点处，减少外露传动部件以提升户外使用的防护性能，框架的多梁排布既保证了整体承重刚度，也预留了线缆布设的走线空间，各连接部位的紧固件均做了标准化建模，可直接导出工程图用于生产加工的尺寸参考，整体结构兼顾了追日调节的功能需求与户外安装的耐用性要求，完整还原了太阳能跟踪器从支撑到承载再到转动调节的全链路结构逻辑。
