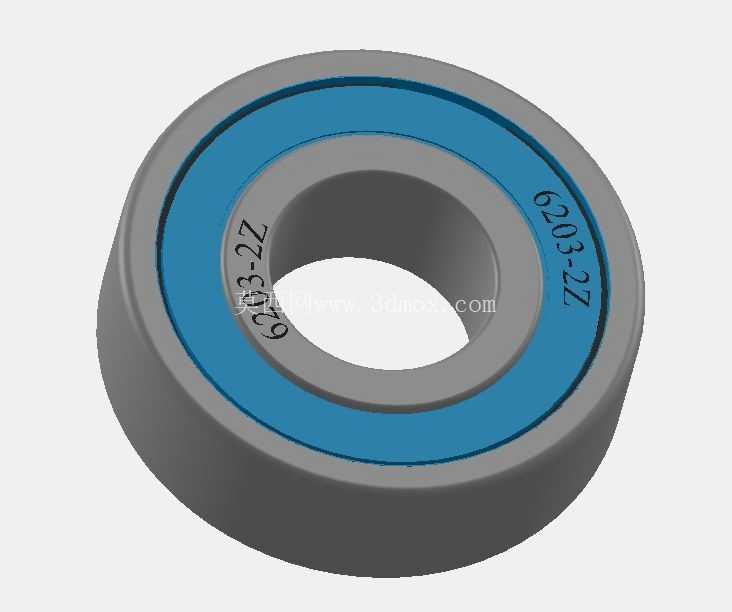

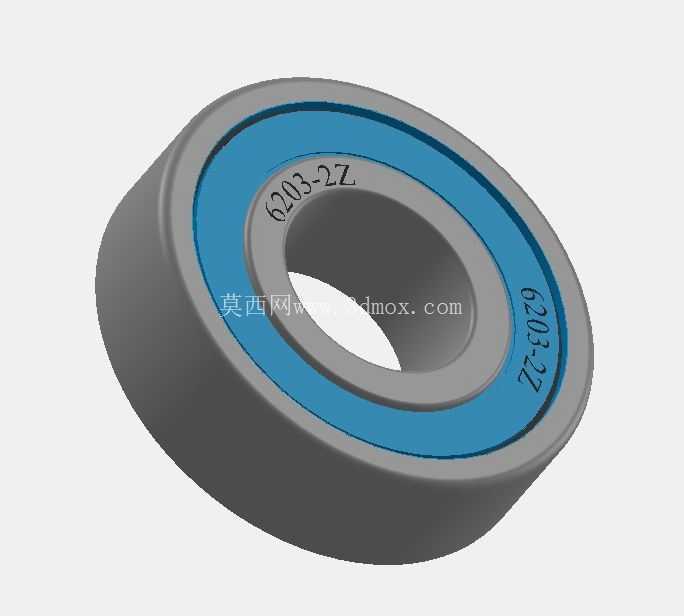

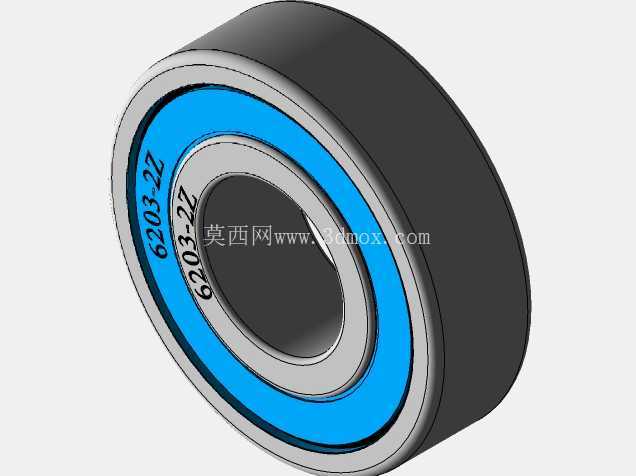

6203-2Z双密封深沟球轴承结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，6203-2Z带双侧防尘盖的结构，更是中小载荷传动场景里的常用规格。从日常接触的民用电动工具、自行车花鼓组件，到工业场景里的小型电机输出轴、仪表阀门传动杆、输送线从动辊筒，都能见到这款轴承的应用身影，它的核心作用是为旋转轴件提供稳定的径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的摩擦阻力控制在极低水平，保证旋转精度的长期稳定性。

　　从结构设计逻辑来看，这款轴承采用典型的单列深沟球构型，内圈与轴颈采用过盈配合实现周向固定，外圈与安装座孔采用过渡或小间隙配合，方便装配过程中的公差补偿。两侧的金属防尘盖是2Z后缀的核心特征，与不带密封的开式轴承相比，这种结构可以在不显著增加运转摩擦阻力的前提下，阻挡外部环境中的粉尘、金属碎屑等硬质杂质进入滚道区域，避免滚动体与滚道接触面出现磨粒磨损，同时也能减少轴承内部填充的润滑脂向外泄漏，延长维护周期，在粉尘浓度较高的车间环境、户外露天使用的小型设备上，这种密封结构的实用性远高于开式轴承。

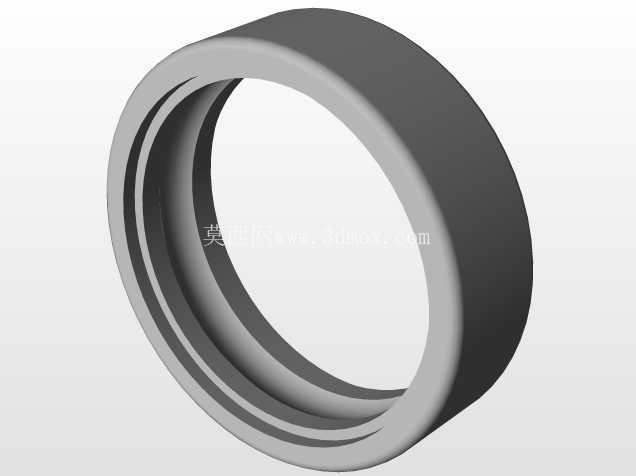

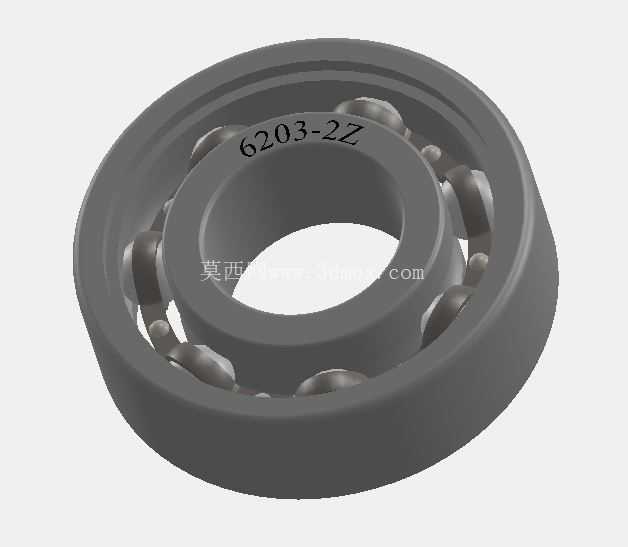

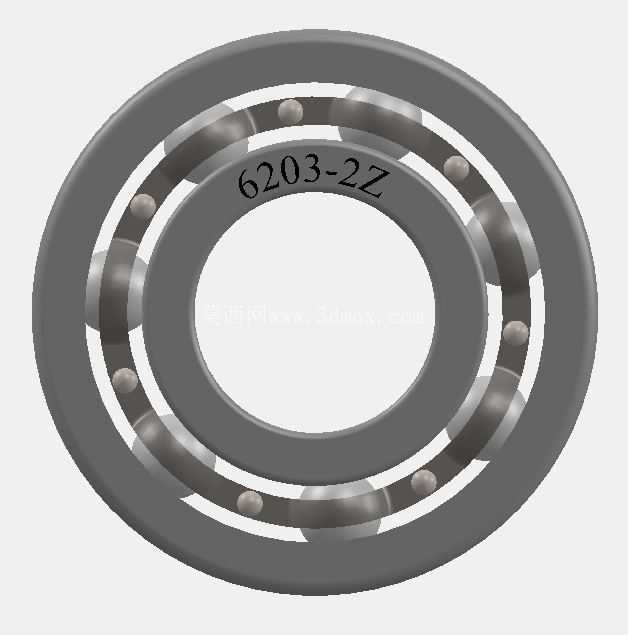

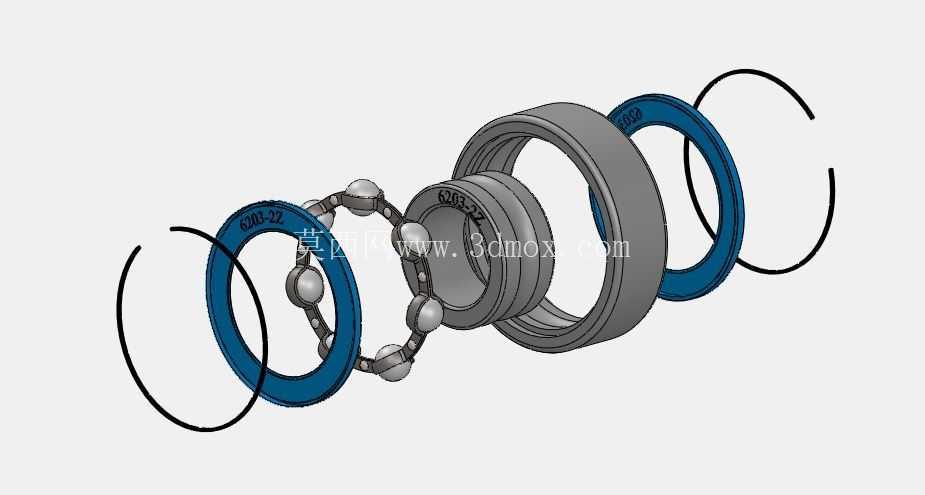

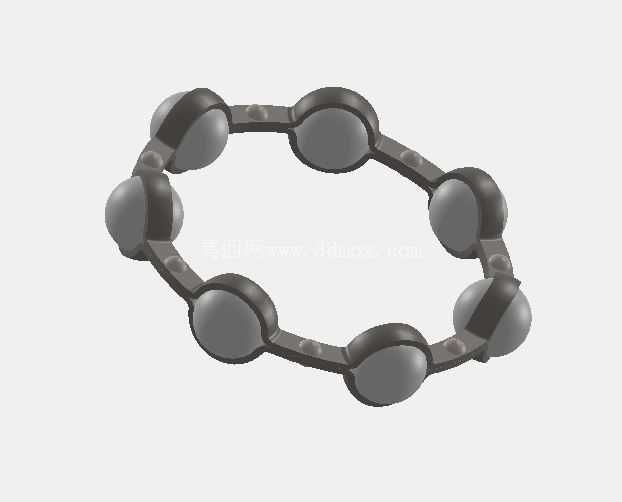

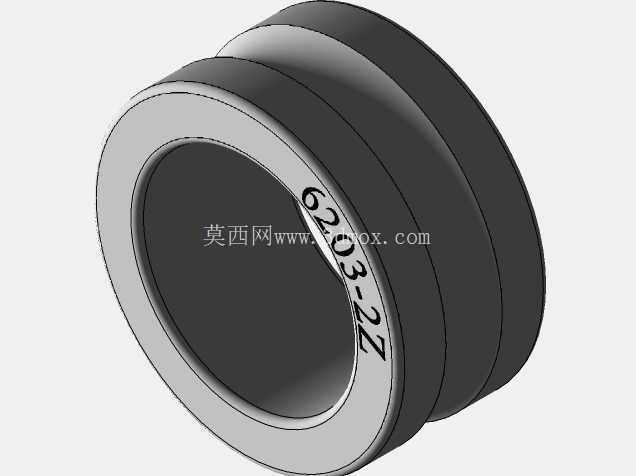

　　拆解轴承的组成部件可以看到，整套结构由内圈、外圈、一组钢球、保持架、两侧防尘盖共五个部分构成。内圈的外侧与外圈的内侧都加工有曲率半径略大于钢球半径的弧形滚道，滚道的沟曲率设计经过优化，既能保证钢球在滚道内顺畅滚动，又能在承受径向载荷时让接触应力均匀分布，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，将每颗钢球均匀分隔在滚道的圆周方向上，防止钢球在运转过程中相互碰撞摩擦，保证所有滚动体受力均匀，同时引导钢球在滚道内保持正确的运动轨迹。

　　从安装边界尺寸来看，6203属于深沟球轴承的标准62系列，内径尺寸为17mm，对应适配的轴颈直径公差需要按照基孔制配合要求选取，通常旋转内圈的工况下选用k6或m6公差带，保证配合面不出现相对滑动；外径尺寸为40mm，对应安装座孔的公差带通常选用H7，既方便装配压入，又能保证外圈在承受冲击载荷时不会出现窜动；轴承整体宽度为12mm，安装时需要在轴肩与座孔处设计对应的定位台阶，轴肩的高度不能超过内圈的倒角尺寸，座孔的挡肩高度也不能超过外圈的倒角尺寸，避免装配时轴承无法贴合定位面，同时要预留出防尘盖的活动空间，防止挡肩与防尘盖发生摩擦干涉。

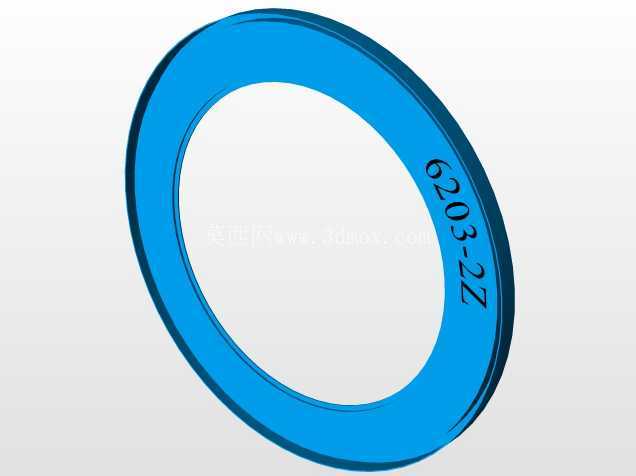

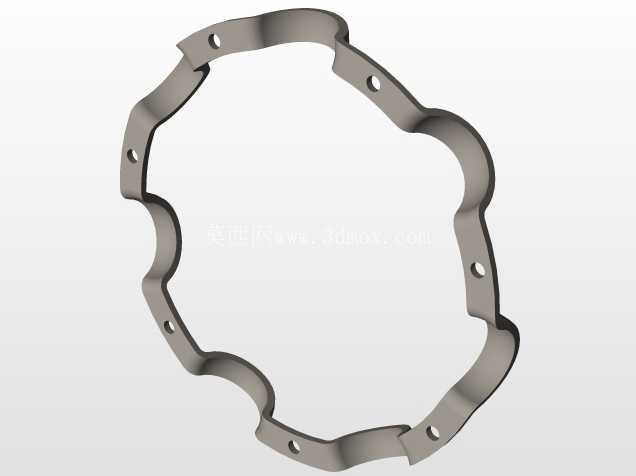

　　在实际的三维建模过程中，需要重点关注几个细节的还原：一是滚道的曲率参数，不能简单将滚道做成半圆形槽，要按照真实的沟曲率系数绘制弧形曲面，否则后续做装配干涉检查、运动仿真时会出现钢球与滚道卡滞的错误；二是保持架的兜孔结构，浪形保持架的两个半片通过铆钉铆合，兜孔与钢球之间需要保留合理的间隙，不能完全贴合钢球表面，否则仿真时会出现过约束报错；三是防尘盖与内圈、外圈的配合间隙，防尘盖是压入外圈的密封槽内，与内圈的密封挡边之间保留微小的迷宫间隙，建模时不能将防尘盖与内圈设置为接触约束，要还原出非接触式密封的结构特点。

　　不同应用场景下对这款轴承的选型细节也有差异，比如在小型电机上使用时，需要优先选择径向游隙符合C3组别的产品，因为电机运转时内圈温升高于外圈，热膨胀会导致游隙减小，C3组的大游隙可以避免热态下轴承出现卡滞；而在仪表阀门的传动杆上使用时，通常选择标准游隙即可，因为这类场景转速低、载荷平稳，对旋转精度的要求更高，标准游隙可以更好地控制轴系的径向跳动量。装配过程中，压装轴承时要注意施力点的选择，压入内圈时力只能作用在内圈端面，压入外圈时力只能作用在外圈端面，不能通过钢球传递压装力，否则会导致滚道表面出现压痕，直接影响轴承的运转精度和使用寿命。
