M10细牙六角螺栓配M10螺母紧固组件

　　在各类机械设备的装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这套M10规格的细牙六角螺栓搭配同规格六角螺母的组合，主要面向对防松性能、连接精度有较高要求的装配工况，比如液压阀组安装、仪器仪表紧固、精密设备机架拼接等场景都能见到这类紧固件的身影。不同于普通粗牙螺纹的紧固件，M10×1.5的细牙螺纹螺距更小，螺纹升角更低，在承受振动载荷、交变载荷的工况下具备更优异的自锁性能，不容易出现受振松脱的问题，同时细牙螺纹的小径更大，螺栓杆部的有效承载截面更充足，抗拉强度表现比同公称直径的粗牙螺栓更有优势，适合用在壁厚较薄的连接件、对连接刚度要求高的装配位置。

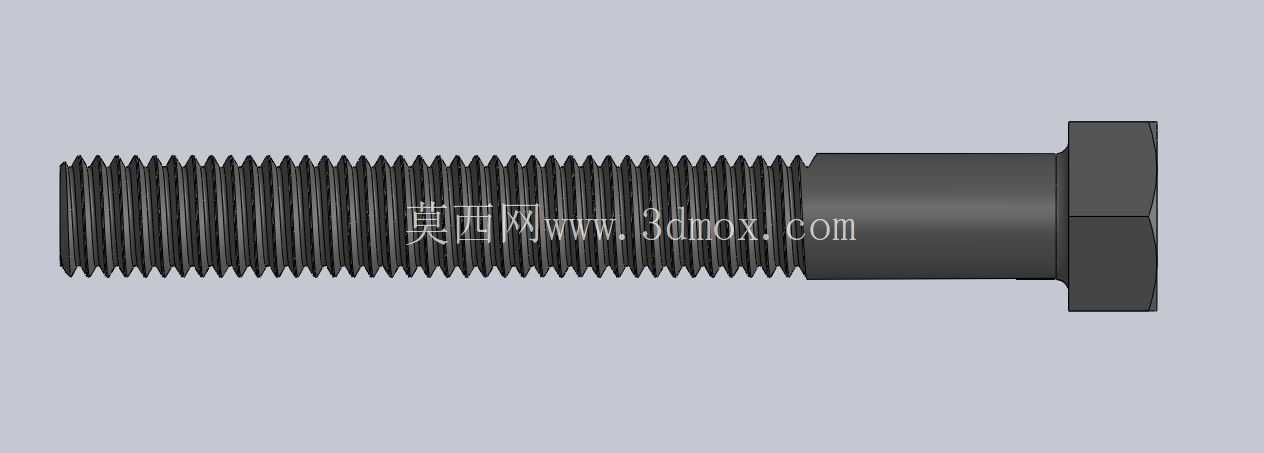

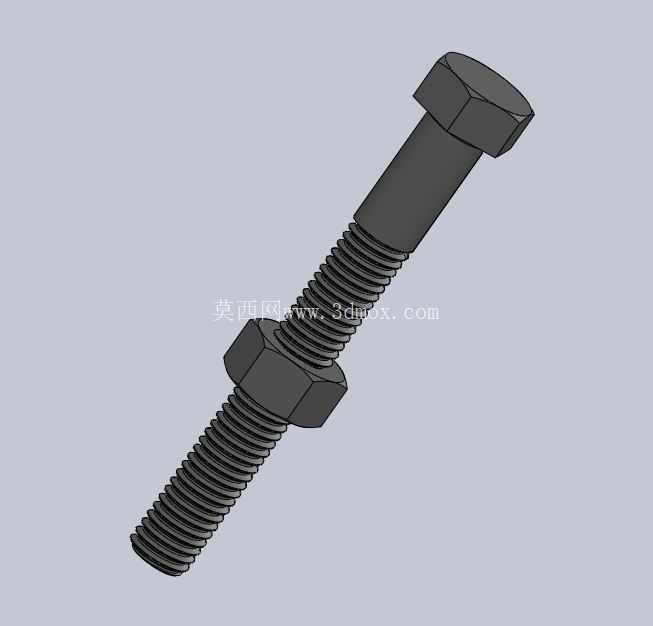

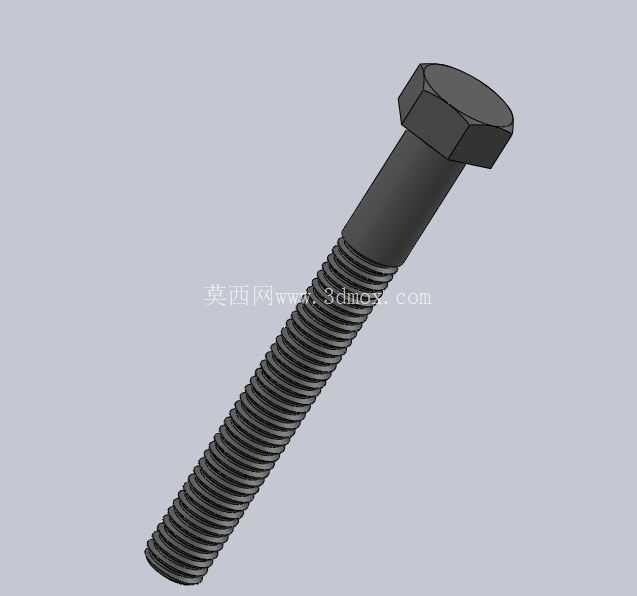

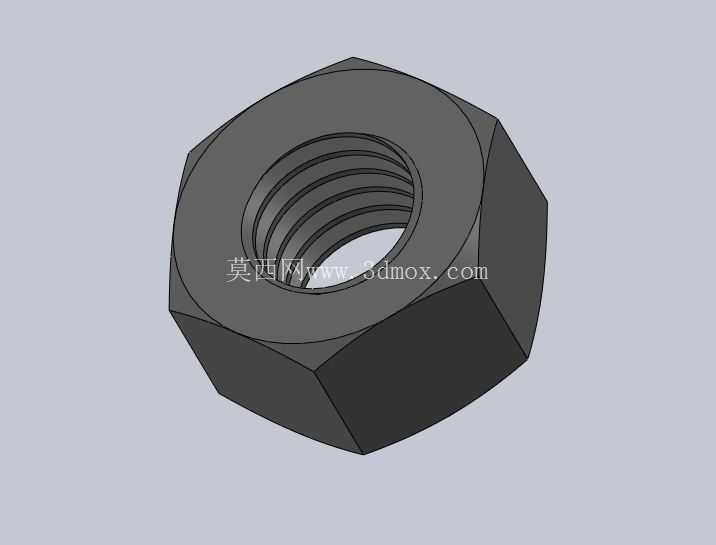

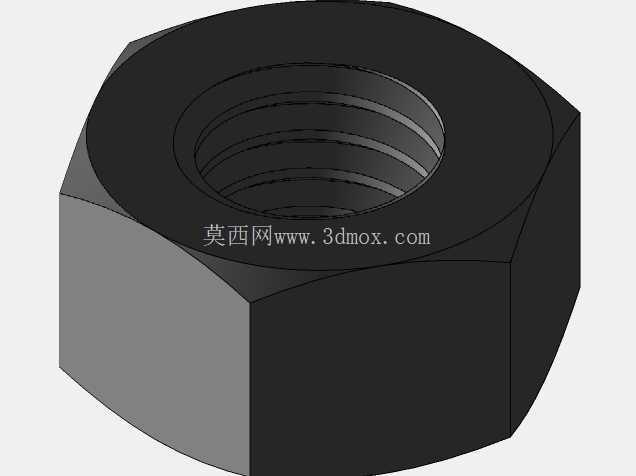

　　从结构设计来看，螺栓采用标准外六角头部设计，头部对边尺寸符合通用紧固件的标准公差要求，能够适配常规的呆扳手、套筒扳手、活动扳手等通用装配工具，现场装配不需要准备特殊工装，作业门槛低。螺栓杆部采用半螺纹设计，靠近头部的位置是光杆段，装配时光杆段可以穿过被连接件的安装孔，光杆与安装孔的配合间隙可以根据装配精度要求调整，当需要实现铰制孔级别的定位精度时，也可以将光杆段加工成对应公差等级与安装孔过渡配合，同时承受连接过程中的横向剪切载荷，避免螺纹部分直接受剪导致的螺纹变形、连接失效问题。螺纹段长度经过匹配设计，当螺栓穿过总厚度符合设计范围的被连接件后，露出的螺纹段能够完整旋入M10螺母，并且预留2-3个螺距的露出长度，既保证螺纹啮合的牙数足够，满足额定抗拉承载力要求，也不会因为螺纹露出过长造成干涉、积灰或者划伤操作人员的问题。配套的M10六角螺母同样采用标准对边尺寸，和螺栓头部的扳手尺寸通用，减少现场装配需要更换扳手的频次，螺母的端面经过平整加工，和被连接件表面接触时能够保证足够的接触面积，压紧力分布更均匀，不会因为端面倾斜导致螺纹附加弯矩、螺栓受偏载断裂的问题。

　　在实际安装使用过程中，这套紧固件的安装边界需要重点关注：被连接件的安装孔直径建议控制在10.5-11mm区间，孔壁的毛刺需要提前清理干净，避免装配时毛刺夹在结合面之间导致压紧不实、连接松动；螺栓的总长度为60mm，扣除六角头部的厚度后，可容纳的被连接件总厚度范围在30-40mm之间，如果被连接件总厚度过小，会导致螺母旋入后螺纹啮合牙数不足，连接承载力达不到设计要求，如果总厚度过大，则会导致螺栓光杆段无法穿透被连接件，螺纹段直接承受剪切载荷，大幅降低连接的可靠性。装配时的预紧力需要控制在合理区间，对于一般的钢结构连接、设备机架装配，预紧力可以按照螺栓材料屈服强度的60%-70%控制，如果是铜、铝等软质材料的被连接件，需要适当降低预紧力，避免压溃被连接件表面。如果应用在振动较强的工况下，还可以配合弹簧垫圈、止动垫片或者螺纹锁固胶使用，进一步提升防松性能，满足长期可靠运行的要求。

　　从建模的角度来看，这套紧固件的螺纹部分采用精确的螺旋扫描特征生成，螺纹牙型符合公制三角螺纹的标准轮廓，牙型角60度，牙顶和牙底的圆角过渡都按照标准要求做了处理，在做虚拟装配、干涉检查、运动仿真的时候能够真实还原实际装配的状态，不会出现螺纹啮合干涉、装配间隙不符合实际的问题。螺栓头部和螺母的六角棱边都做了微小的倒角处理，既符合实际零件的加工工艺要求，也避免三维模型里出现尖锐棱边导致的应力集中误判，在做有限元分析的时候能够得到更贴近实际工况的应力分布结果。光杆段和螺纹段的过渡位置设计了退刀槽结构，符合螺纹加工的工艺要求，实际生产时车削螺纹可以顺利退刀，不会在杆部留下不完整的螺纹牙，避免这个位置出现应力集中导致的螺栓断裂隐患。
