剪叉式高度可调支撑工作台结构设计

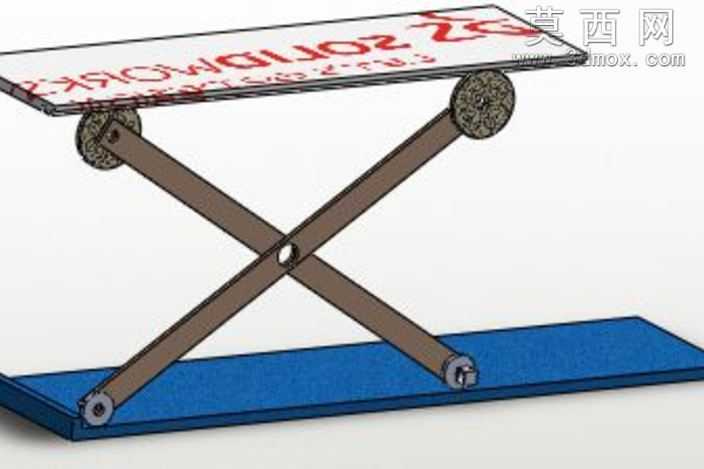

本作品为剪叉式高度可调支撑工作台的三维结构设计，采用SolidWorks完成全参数化建模，整体结构遵循机械传动稳定性设计原则，核心采用交叉剪臂作为升降承载主体，通过铰接点的转动配合实现上下平台的相对高度调节。建模过程中对所有零部件进行了精准的尺寸约束，上下平台分别采用平板式承载结构，底部平台作为固定基座，表面做平整化处理保证放置稳定性，顶部平台作为承载工作面，边缘做圆角过渡处理避免应力集中。剪臂部分采用等长的两根金属杆件交叉布置，中心位置设置铰接转轴，杆件两端分别与上下平台的侧边铰接座连接，铰接位置均配置模拟销轴的连接结构，还原真实机械装配的转动副约束，保证剪臂开合过程中无卡滞、无虚位。模型渲染阶段对不同部件赋予了差异化材质，底部基座赋予蓝色哑光金属材质模拟喷塑钢板质感，剪臂部分赋予棕色金属质感模拟合金钢材表面处理效果，顶部平台赋予白色哑光材质并添加标识纹理，铰接销轴与滚轮部分赋予深色金属质感区分功能部件，整体渲染效果清晰区分各结构模块，便于直观理解装配关系。设计过程中重点考量升降过程的稳定性，剪臂的铰接点位置经过参数化调试，保证在整个升降行程内，上下平台始终保持平行状态，不会出现倾斜偏移，两侧的铰接座对称布置，让承载受力均匀分布在两根剪臂上，避免单侧受力导致的结构变形。整体结构无复杂冗余部件，所有零件均采用标准化的机械结构设计，铰接位置的配合间隙按照实际机械装配公差设置，既保证转动灵活性，又控制了结构晃动量，能够实现平稳的高度调节功能，可作为小型升降工作台、可调支撑座的结构参考，建模过程中所有特征均保留参数化编辑属性，可根据实际承载需求调整杆件长度、平台尺寸、铰接点位置等参数，快速衍生出不同规格的可调支撑结构方案。
