工业轧线斯坦辊设备结构三维设计

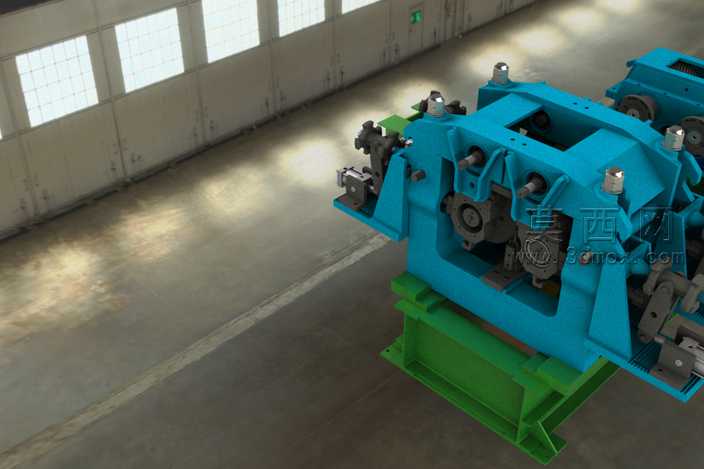

本模型为工业轧钢生产线核心部件斯坦辊的完整三维设计，建模过程严格遵循重型冶金设备的设计规范，采用全参数化建模方式完成各部件的构建。首先从核心辊系的基准定位开始，依据实际轧线的辊距、承载载荷参数绘制辊轴、轴承座的基础草图，通过拉伸、旋转、切除等基础特征完成主体结构的粗建模，再针对轴承安装位、密封槽、键槽等精密配合部位进行细节特征的细化，保证各配合尺寸的公差符合重型机械的装配要求。设备主体机架采用箱式焊接结构设计，建模时还原了钢板拼接的焊缝预留位、加强筋的排布结构，两侧的轴承座安装面做了平面度特征的细节处理，同时还原了机架上的吊装孔、定位销孔、螺栓连接孔等安装结构，保证模型可直接用于后续的工程图导出与装配模拟。传动侧的齿轮组、联轴器、锁紧机构等部件按照实际传动比进行建模，齿轮的齿形参数符合渐开线圆柱齿轮的标准规范，还原了齿轮啮合的间隙结构、轴承的预紧结构、端盖的密封结构，各传动部件之间的装配关系完全按照实际设备的装配逻辑进行约束，可实现传动动作的模拟演示。渲染阶段采用工业级渲染参数，主体辊架与传动部件赋予高饱和度的蓝色工业烤漆材质，调整材质的粗糙度、反光度参数还原重型设备漆面的厚重质感，底部底座赋予绿色防锈漆材质，区分不同部件的材质属性；场景采用工业厂房的环境光设置，通过侧上方的自然光模拟厂房窗户的入射光线，添加柔和的环境补光避免结构暗部细节丢失，地面赋予水泥地面材质并添加轻微的磨损纹理，提升整体场景的真实感。设计过程中充分考虑了斯坦辊的实际工况需求，对辊面的受力结构、机架的承重结构、传动部件的载荷分布都做了对应的结构优化，模型完整还原了设备的外部结构与内部核心传动结构，可用于设备的教学演示、装配培训、改造方案验证等场景，各部件均为独立可编辑的特征结构，支持后续的参数调整与结构修改。
