ABS6桥式整流贴片封装电子元器件结构

　　在消费类电子、工业控制板卡的电源输入回路设计中，表面贴装式桥式整流器件是交流转直流前端的核心无源元件，ABS6规格的贴片整流桥凭借紧凑的封装尺寸、适配波峰焊与回流焊的工艺特性，被大量应用在小功率电源适配器、车载辅助供电模块、工控传感节点供电板等场景中，承担着将交流输入电压转换为脉动直流电压的核心整流功能，是板级电源链路中不可缺少的基础元器件。

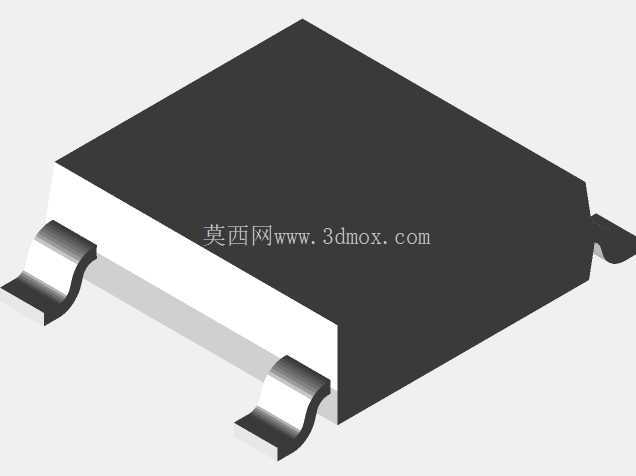

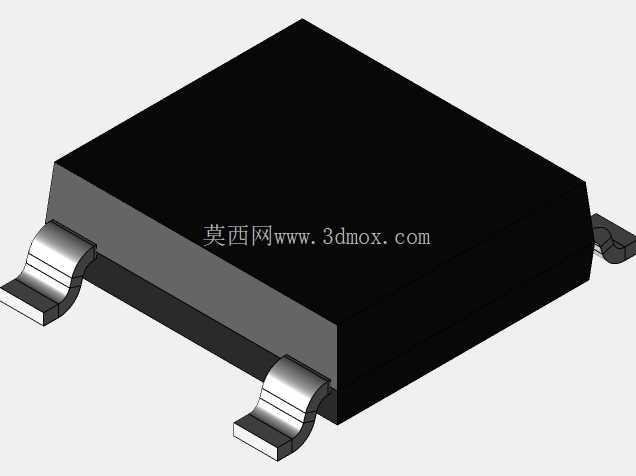

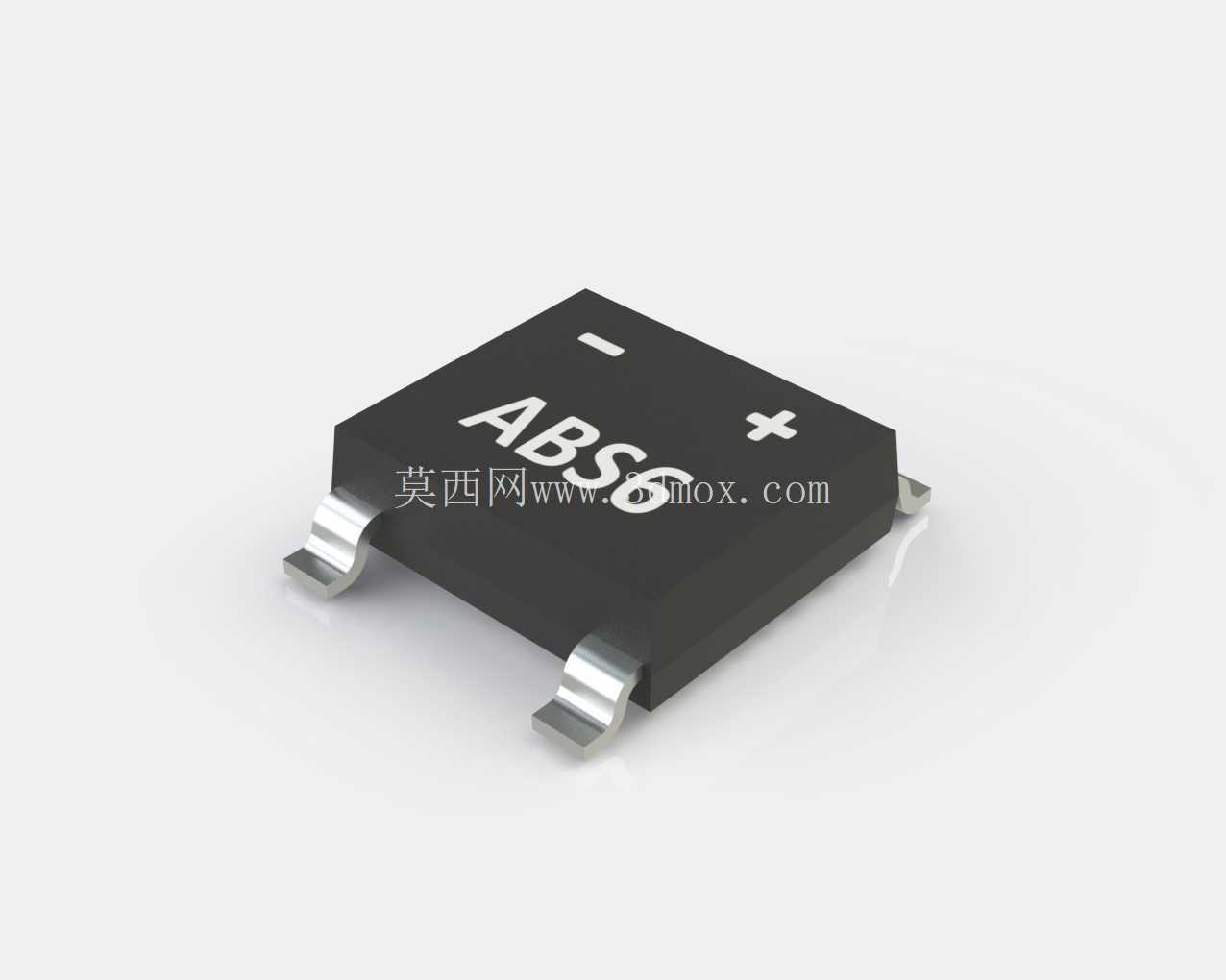

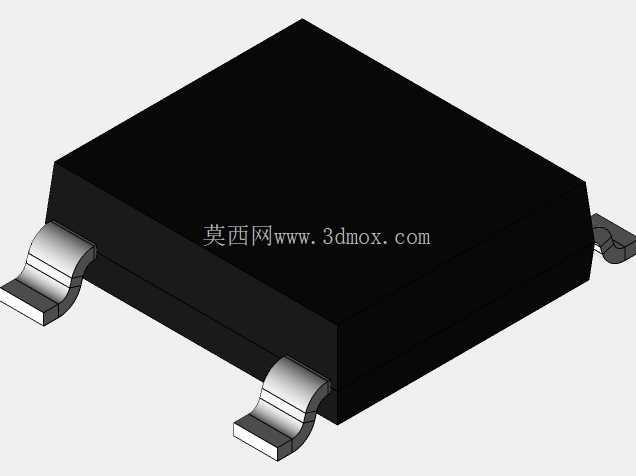

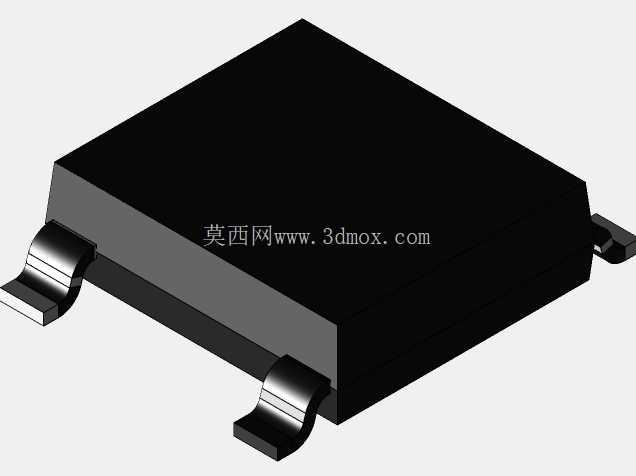

　　从实际板级应用的角度来看，这类贴片整流桥的设计首先要匹配SMT产线的贴装精度要求，封装本体采用黑色耐高温环氧塑封材质，本体表面丝印有清晰的极性标识，标注交流输入与直流输出的正负极位置，避免生产过程中出现贴装反向的批量质量问题。四个引出焊端采用弯折成型的镀锡铜引脚结构，引脚共面度控制在0.1mm以内，能够适配0.8mm至1.2mm厚度的FR4印制板焊盘设计，回流焊过程中焊锡爬升均匀，不会出现虚焊、立碑等SMT常见焊接缺陷。

　　设计该封装结构时，首先要考虑内部整流芯片的排布空间，ABS6封装内部集成了四颗整流硅芯片，通过邦定线连接形成全桥整流拓扑，内部焊盘的排布要预留足够的邦定作业空间，同时保证引脚之间的电气间隙满足安规要求，在220V交流输入的应用场景下，相邻引脚之间的爬电距离不小于1.5mm，避免高压工况下出现沿面放电的风险。本体的外形尺寸控制在长6.5mm、宽4.8mm、厚度1.8mm的范围内，相比传统直插式整流桥能够节省70%以上的板上安装面积，适配高密度贴装的PCB设计需求，对于空间受限的便携类电子产品来说，这种紧凑封装能够有效压缩电源部分的布局空间，给其他功能电路预留更多布线余地。

　　安装边界的设计上，该封装的焊盘尺寸推荐设计为长1.8mm、宽1.2mm的矩形焊盘，相邻焊盘的中心距为3.2mm，焊盘外侧预留0.5mm的工艺禁布区，避免贴装过程中吸嘴取料时与周边元件发生干涉。本体顶部的丝印区域预留足够的标识空间，除了极性标识外还可以标注器件型号、生产批次等追溯信息，方便生产过程中的目视检测与后期维修识别。塑封本体的耐温等级满足无铅回流焊的峰值温度要求，能够承受260℃持续10秒的焊接温度冲击，不会出现本体开裂、内部邦定线脱落等可靠性问题。

　　从功能特性来看，该封装对应的整流器件额定正向整流电流为6A，反向耐压可达600V，能够覆盖绝大多数小功率交流供电场景的整流需求，贴片式的安装结构相比直插器件具备更好的抗振动性能，在车载、工业设备等存在持续振动的应用场景中，不会出现引脚疲劳断裂的失效问题。封装本体的散热设计通过底部焊盘与PCB铜箔连接实现，将器件工作时产生的热量通过焊盘传导到PCB的散热铜皮上，在自然散热条件下即可满足额定电流下的温升要求，不需要额外加装散热片，进一步降低了整体方案的成本与安装空间占用。

　　在实际建模过程中，需要严格还原引脚的弯折弧度与共面度参数，引脚的弯折半径控制在0.3mm，既保证引脚具备足够的机械强度，在贴装过程中不会发生变形，又能保证焊接时焊锡能够充分浸润引脚与焊盘的结合面。本体的边角做0.2mm的倒角处理，避免塑封过程中出现应力集中导致的本体缺角问题，同时也能减少吸嘴取料时的吸附漏气概率，提升SMT产线的贴装良率。极性标识的凸起高度控制在0.1mm，既能够通过目视清晰识别，又不会影响吸嘴的平稳吸附。
