多规格水冷散热基本水块结构设计

　　在工业温控与流体换热场景里，这类基础水块是水冷循环系统里的核心换热载体，常被集成在激光设备温控模块、小型电子功率器件散热工位、实验台温控工装、小型注塑模温辅助回路里，承担着介质导流、热量交换的基础作用，区别于定制化异形水块，这类标准化基础款水块的适配性更强，能覆盖多数小空间换热的安装需求。

　　从实际使用场景来看，这类水块的核心作用是让冷却或加热介质在内部流道内稳定循环，通过金属本体的热传导，将接触面的热量带走或者传递热量到目标接触面，在小功率半导体散热、3D打印喷头温控、小型实验仪器恒温工位里，这类水块不需要复杂的流道设计，依靠平直的内部腔体就能满足换热需求，相比复杂流道的水冷头，基础水块的流阻更低，对循环泵的扬程要求更小，适合搭建低成本、低维护需求的小型温控回路。

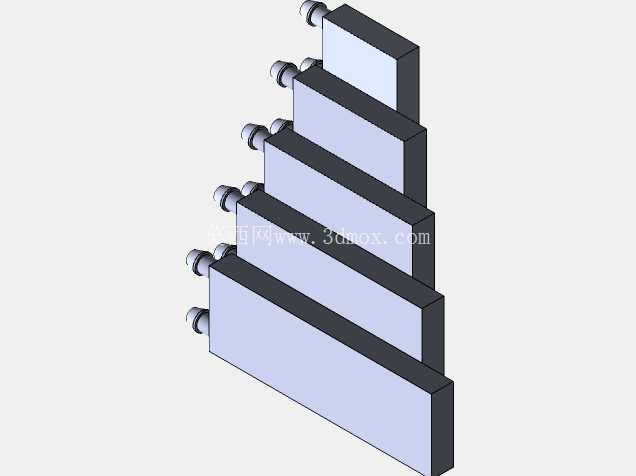

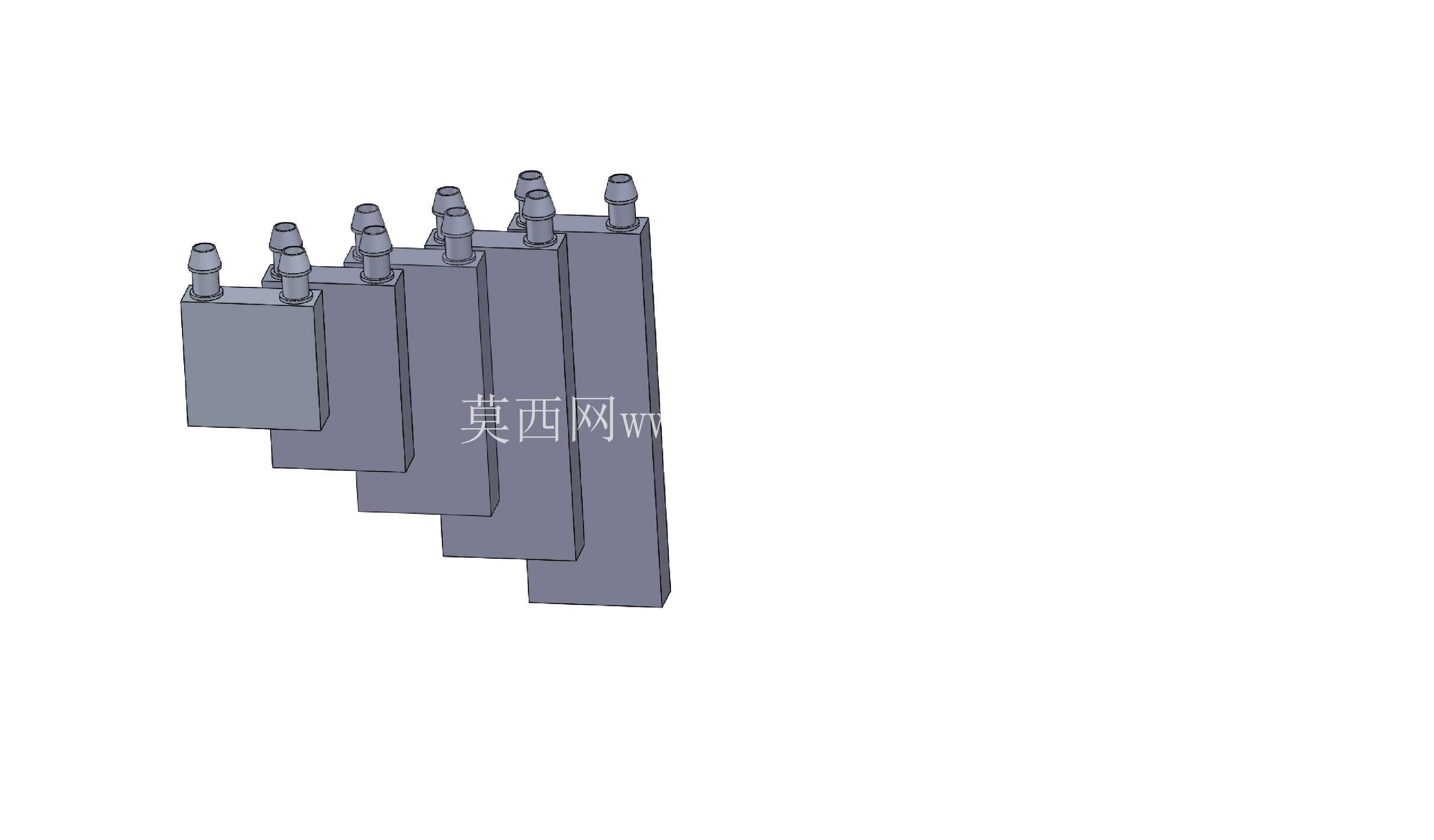

　　设计这类水块的时候，首先要确定安装边界的适配性，本体宽度固定为40毫米，厚度为12毫米，这个尺寸刚好适配多数标准型材的安装面，也能匹配常见的功率器件安装宽度，不需要额外做转接板就能直接贴合安装。考虑到不同设备的换热面积需求差异，设计时做了5种不同长度的配置，覆盖40毫米到120毫米的长度区间，选型时可以根据目标换热面的尺寸、需要的换热功率直接选对应长度的规格，不需要单独改模或者定制加工，能大幅缩短设计选型的周期。

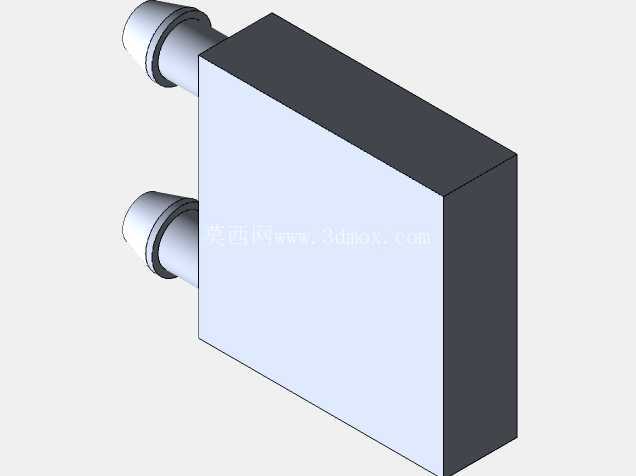

　　结构设计上，水块的进出水接头采用侧置式快插接口，接口位置统一设置在本体的同一端，这样在密集排布安装的时候，管路连接不会和相邻部件产生干涉，快插接口的规格匹配常规的软质水冷管，安装时不需要额外做接头转接，直接插装就能完成密封，降低现场装配的难度。本体的安装面做了平面度处理，贴合安装时只需要涂抹薄薄一层导热硅脂就能保证接触热阻处于较低水平，不需要额外做研磨处理。内部流道采用直通式腔体设计，没有复杂的扰流结构，一方面是降低加工难度，不管是采用型材挤压还是整块铝材铣削都能快速加工成型，另一方面也减少了流道内的杂质滞留风险，长期使用时不容易出现流道堵塞的问题，维护时只需要用清洁介质反向冲洗就能完成清理。

　　在安装边界的考量上，水块的厚度控制在12毫米，在狭小的设备内部空间里不会占用过多的Z向安装空间，适合在堆叠式的设备结构里使用，比如多块功率板并排安装的场景里，相邻板卡之间的间隙有限，薄型的水块可以直接贴装在板卡背面的发热器件上，不会和相邻板卡产生碰撞。进出水接头的高度也做了限制，接头突出本体的高度控制在常规快插接头的最小尺寸范围内，管路弯折半径可以控制在很小的区间，进一步压缩整体安装所需的空间。

　　从功能特性来看，这类基础水块既可以通冷却水实现散热功能，也可以通恒温热水或者导热油实现加热保温的功能，适用的介质温度范围覆盖常规工业温控的常用区间，本体采用金属材质加工，有足够的结构强度，安装时可以通过侧面的安装孔或者直接粘接的方式固定，固定方式灵活。不同长度的水块换热面积随长度线性变化，选型时可以根据热功率计算结果直接匹配对应长度，不需要做复杂的换热仿真验证，对于常规的小功率温控场景，直接选型使用就能满足温控精度要求，能减少设计阶段的仿真计算工作量。

　　在实际装配场景里，这类标准化水块还可以多个拼接使用，当需要更大面积的换热面时，可以将同规格或者不同长度的水块并排安装，进出水接口通过软管串联或者并联，灵活组合成需要的换热面尺寸，不需要单独定制大尺寸的水冷板，大幅降低小批量设备的制造成本。水块的本体边角做了倒角处理，装配时不会划伤操作人员或者相邻的线缆、管路，细节处理符合常规工业零部件的设计规范。
