松下枪式安防监控摄像头结构设计

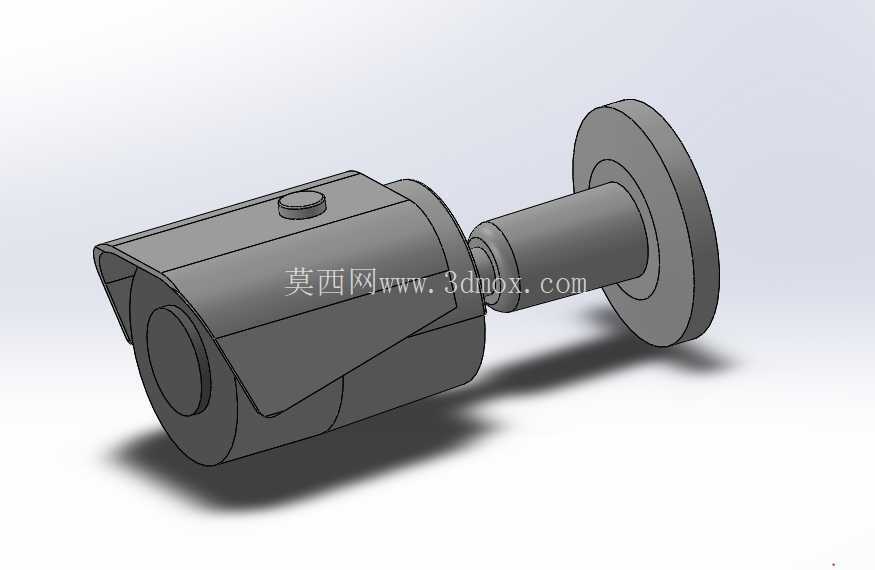

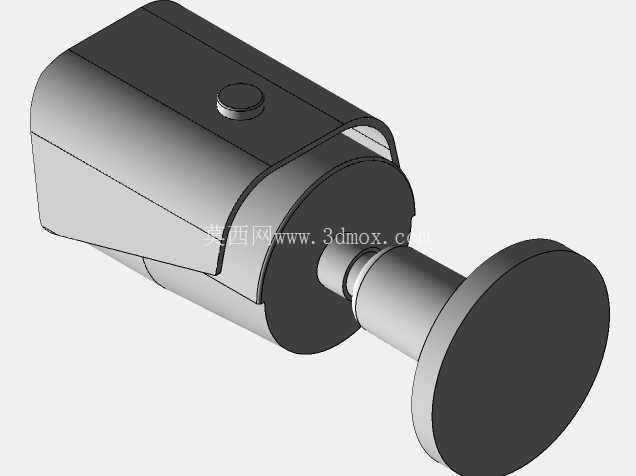

　　这款枪式安防摄像设备的三维结构设计，首先围绕户外及半开放场景的安装适配性展开，日常可覆盖园区周界、厂区通道、商铺出入口、楼宇外立面等常规监控点位的部署需求，核心用途是完成固定视角的连续视频采集，为安防值守、事件回溯提供稳定的硬件载体。从结构拆分来看，整机分为镜头防护腔体、角度调节连接段、壁挂安装底座三个独立模块，各模块之间的配合公差在建模阶段就做了适配预留，镜头腔体采用带遮阳檐的一体化壳体造型，前侧预留镜头视窗的安装沉台，顶部设置功能按键的装配位，壳体边缘做了小角度拔模斜度，既满足注塑成型的工艺要求，也能减少户外积灰、积水残留的问题，避免长期使用后杂物遮挡视窗或侵蚀壳体接缝。

　　角度调节连接段采用柱式铰接结构，一端与镜头腔体尾部通过阻尼转轴配合，可实现水平方向360度旋转、垂直方向正负75度的俯仰调节，调节到位后可通过侧部紧固螺钉锁止角度，避免设备投用后受外力触碰、风载影响出现视角偏移；连接段另一端与壁挂底座做同轴配合，底座采用圆盘式安装面，盘面均匀分布四个沉头安装孔，可适配墙面、立杆、设备支架等多种安装基面，安装孔位的间距按照常规安防设备的安装标准预留，可兼容市面通用的膨胀螺栓、抱箍转接件的安装尺寸，无需额外定制转接配件。

　　建模过程中对各部件的装配间隙做了严格控制，镜头腔体与连接段的配合面预留了密封胶圈的安装槽，可满足IP66级防护的结构要求，避免雨天、扬尘环境下水分或粉尘进入腔体内部损坏电路元件；壳体壁厚按照2.5mm均匀设置，既保证壳体的结构强度，避免安装过程中受力开裂，也能控制整机重量，降低壁挂安装时对基面承重的要求。从安装边界来看，整机伸出安装基面的总长度控制在180mm以内，最大回转半径不超过90mm，安装后不会过度突出墙面，减少被外力碰撞损坏的概率，同时镜头端的遮阳檐长度超出视窗前沿15mm，可避免正午阳光直射镜头产生光晕，也能减少雨水直接淋溅到视窗表面影响成像效果。

　　设备的走线通道从底座中心贯穿连接段直达镜头腔体内部，所有线缆均隐藏在结构内部，既提升外观整洁度，也能避免线缆外露被鼠咬、风化导致的线路故障。在细节设计上，镜头腔体的尾部做了圆弧过渡处理，调节角度时不会与连接段产生结构干涉，底座的安装面做了浅槽纹理，安装时可填充密封胶进一步提升与墙面之间的密封效果，减少雨水从安装孔位渗入墙面的问题。整个结构没有冗余的装饰性特征，所有造型都服务于功能实现与安装维护的便利性，后期拆解维护时，仅需拧下腔体侧部的三颗固定螺钉即可打开壳体完成内部元件的更换，无需整体拆卸底座，大幅降低运维阶段的操作难度。
