面包板直插式发光二极管结构设计

　　在电子电路原型验证、教学实验台搭建、小型工控指示回路开发场景中，直插式发光二极管是最常用的光信号指示元件，本次建模的面包板通用LED，完全适配标准2.54mm间距面包板、洞洞板的安装孔位，可直接插装完成电路连接，无需额外转接结构。从实际使用需求出发，该元件的引脚采用平直圆柱结构设计，两根引脚间距严格匹配面包板相邻插孔的中心距，引脚长度预留足够的插装余量，既可以直接插装在面包板上完成快速原型搭建，也可以穿过PCB板通孔后进行波峰焊或手工焊接，适配小批量电子试制、学生课程设计、工控面板状态指示等多场景的安装需求。

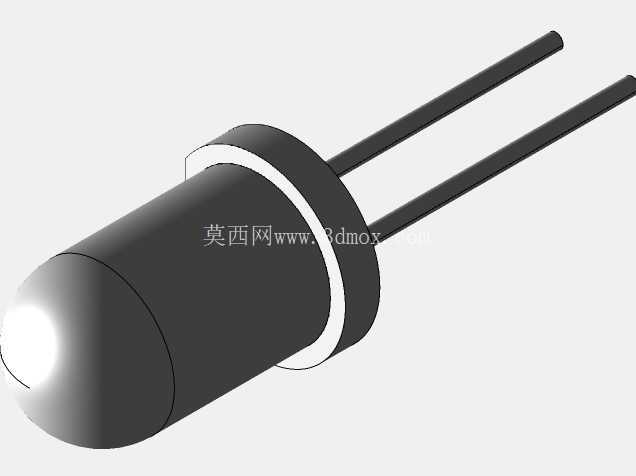

　　建模过程中优先还原元件的实际装配边界，灯珠头部采用半圆环氧封装结构，封装直径匹配常规5mm直插LED的行业通用尺寸，头部的圆弧面是光线出射的主要工作面，建模时严格还原封装曲面的曲率，保证光线散射角度与实际元件一致，可用于光学布局模拟、装配干涉检查等设计环节。灯珠根部的限位凸台是安装定位的关键结构，插装时该凸台底面与安装板面贴合，既可以控制引脚插入深度，避免插装过深导致灯珠倾斜，也能在焊接时起到一定的阻焊作用，防止焊锡顺着引脚爬到灯珠封装表面影响出光效果。

　　从功能特性来看，这类直插LED主要承担电路通电状态指示、信号电平指示、故障报警提示的作用，在小型自动化设备的操作面板上，可用于电源指示、运行状态指示、故障点位提示；在教学实验场景中，可直观展示电路通断、逻辑电平输出状态，帮助学习者快速判断电路工作状态。建模时还原了元件的真实外形比例，没有做夸张的艺术化处理，所有结构尺寸都参考行业通用的直插LED规格，可直接用于电子设备的结构装配校验，在做面板布局设计时，可直接调用该模型检查灯珠与周边元件的安装间隙，避免出现装配后灯珠被遮挡、与周边结构干涉的问题。

　　设计思路上完全遵循实物的工程特征，没有添加冗余的装饰结构，引脚部分做了等径圆柱处理，还原了直插元件引脚的平直特征，方便在装配模拟中直接完成插装约束设置；封装部分的黑白分色还原了常见的有色封装LED外观，不同封装颜色对应不同的发光波长，建模时保留了封装的色彩区分特征，方便在整体装配中快速识别不同功能的指示元件。在安装边界的设定上，明确了元件插装后在板面上下的占用空间，板面上方的灯珠头部高度、板面下方的引脚预留长度都按照实际使用的常规尺寸设定，做PCB布局、面板开孔设计时，可直接参考该模型的尺寸参数预留安装空间，避免出现开孔尺寸过小、引脚预留长度不足无法焊接的问题。

　　对于结构设计从业者来说，这类标准电子元件的精准模型可以大幅提升装配设计的效率，不需要每次都从零开始绘制元件外形，直接调用即可完成布局校验；对于电子爱好者、学生群体来说，该模型可以用于3D打印定制安装座、设计个性化的电子装置外壳，提前验证LED在外壳上的安装位置与出光角度，避免实物制作时出现开孔位置偏差、灯珠突出高度不符合预期的问题。建模过程中对细节的处理完全贴合工程实际，比如引脚与封装根部的连接过渡、封装头部的圆弧过渡都做了还原，没有出现生硬的直角转折，保证模型外观与实物一致，在做产品渲染、装配动画制作时也能达到足够的真实度。
