1987 Haro 护膝车把

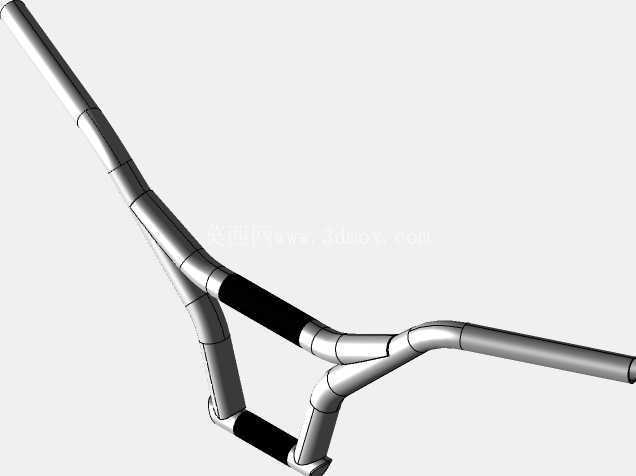

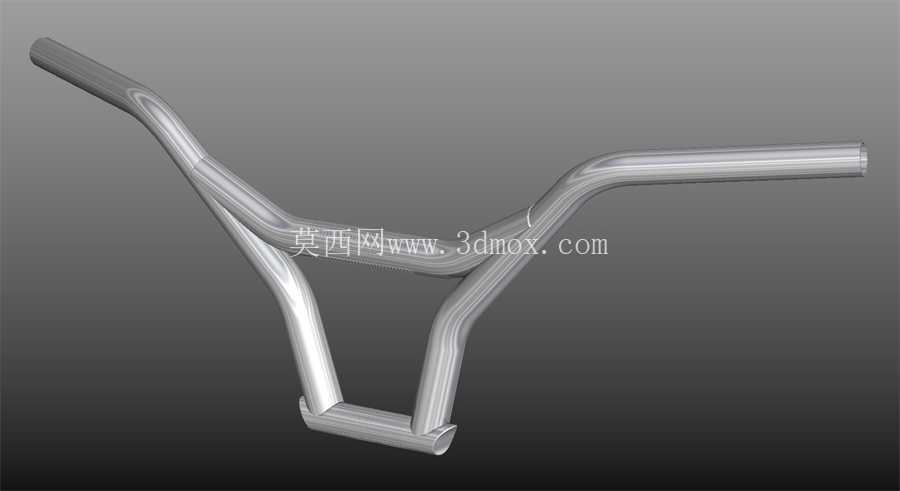

我的 1987 年 Haro Master Kneesaver 车把的非常准确的模型。 总的来说，酒吧本身似乎差异很大，质量控制也很差，所以我被迫对其设计的某些方面做出一些最佳猜测。 我见过很多例子，它们彼此之间都有些不同，但也有一些关键的共同点。 我没有对焊缝进行圆角处理，以便更容易地看到如果有人想要制作其中一些零件，这些零件应该如何组装在一起。 请注意，垂直/侧管有一个锥度，从底部到顶部，锥度从 1" 过渡到 7/8"。 从我自己的例子来看，这种转变主要发生在管子中间部分的两个弯曲之间。 如果我要制作这些，我想我会将管子在车床上逐渐变细，然后弯曲成形，以便杆的下部会有较厚的壁，只有手柄部分会更薄。 0.120" 壁管逐渐变细 0.0625"（大约）将在手柄处留下适当的壁厚。 横杆（上部和下部）的壁厚可能为 0.058" 或 0.065"。材料应为 4130 铬钼钢管。
