萨博齿轮深度测量专用检具结构设计

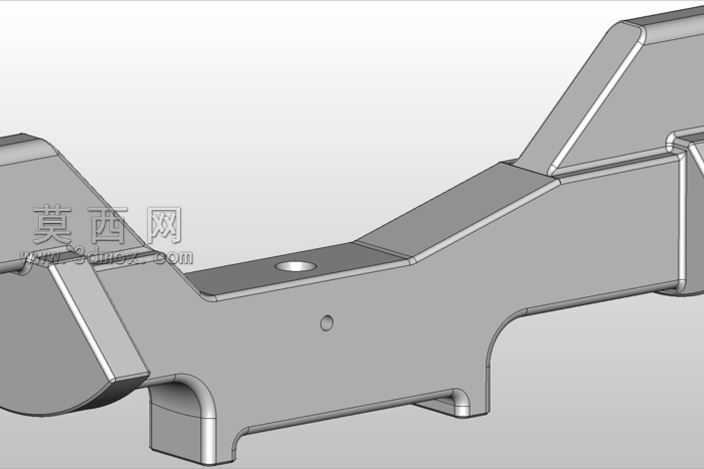

本作品为萨博专用齿轮深度测量检具的三维参数化建模成果，建模过程围绕检具的实际测量功能与装配适配性展开，首先依据萨博齿轮传动轴承箱总成的测量基准要求，确定检具的定位基准面、测量接触端的空间位置关系，通过三维建模软件的草图绘制、特征拉伸、倒角、筋板加固等命令完成主体结构搭建。模型主体采用一体化悬臂式结构设计，长臂部分通过均匀过渡的变截面设计兼顾结构刚性与轻量化需求，避免测量过程中因结构形变产生的测量误差，接触测量端采用与齿轮齿形适配的弧面轮廓，确保与被测齿轮基准面的贴合精度。建模过程中对关键装配定位孔、测量基准面的尺寸公差进行了参数化约束，将关键工作面的形位公差控制在0.0005英寸的精度范围内，匹配萨博原厂的测量校验标准，同时对非关键的工艺倒角、安装让位槽等细节进行了还原，保证模型与实际加工成品的结构一致性。材质渲染阶段采用哑光合金钢材质赋予模型主体，对测量接触面做轻微抛光质感处理，清晰区分不同功能区域的表面处理工艺，通过等轴测视角渲染完整展现检具的整体轮廓、加强筋布局、定位孔分布与测量端结构。设计思路上优先保障检具的测量重复性与定位准确性，针对萨博齿轮传动轴承箱的特殊测量点位，优化了检具的让位结构，避免测量过程中与周边零部件产生干涉，在保证结构强度的前提下简化了非受力区域的材料分布，降低检具自身重量提升手持测量的操作便利性，所有关键尺寸均经过装配干涉校验，确保模型可直接用于后续的加工出图与3D打印验证，能够满足萨博齿轮深度参数的快速检测需求，还原了专用测量工具的核心功能结构与工艺细节。
