在机械传动系统的扭矩传递与切断场景中,锥面摩擦离合结构是一类依托锥面楔合效应实现动力接合的核心部件,不同于盘式摩擦离合依靠平面摩擦副传力的逻辑,这类结构通过两个相互配合的锥形接触面,在轴向压紧力作用下产生足够的摩擦扭矩,完成主动轴与从动轴之间的动力衔接或断开。从实际应用场景来看,这类结构最早广泛应用在内燃机配套的手动变速器中,依托锥面接合时的自动对中特性,能够在换挡过程中快速完成转速同步,降低换挡冲击;随着平面摩擦离合技术的迭代,目前这类结构更多出现在低圆周速度、大扭矩传递需求的专业场景中,比如赛事车辆的传动系统、极限越野车辆的分动结构、动力船舶的传动接驳单元,以及手动变速器内部的同步器机构、部分限滑差速器的锁止结构中,这类场景普遍要求离合结构在有限的安装空间内传递更高的扭矩,同时具备更快的接合响应速度。
从功能特性层面来看,锥面摩擦离合的核心优势在于相同径向尺寸下,锥面的接触面积远大于平面摩擦盘,同时锥面的楔入效应能够放大轴向压紧力产生的正压力,因此在同等压紧力、同等外径尺寸的条件下,能够传递的扭矩比盘式离合高出30%以上,非常适合安装空间受限但扭矩传递需求较高的传动链路。同时锥面结构自带同轴度自校正特性,在接合过程中能够自动修正主动、从动部件的少量同轴度偏差,降低传动过程中的径向跳动,减少轴承部位的附加载荷。但这类结构也存在明确的应用边界,当传动系统的圆周速度过高时,锥面接合过程中会产生较大的轴向分力,容易导致分离机构载荷过大,同时高速下的摩擦热更容易集中在锥面接触带,加剧摩擦片的磨损,因此并不适合高转速、高频次离合的工况。

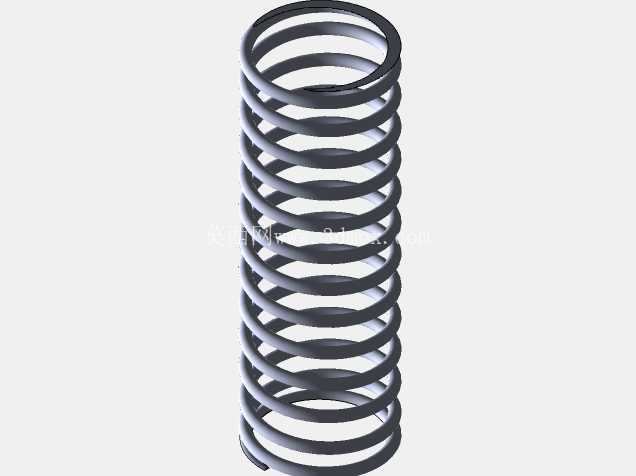

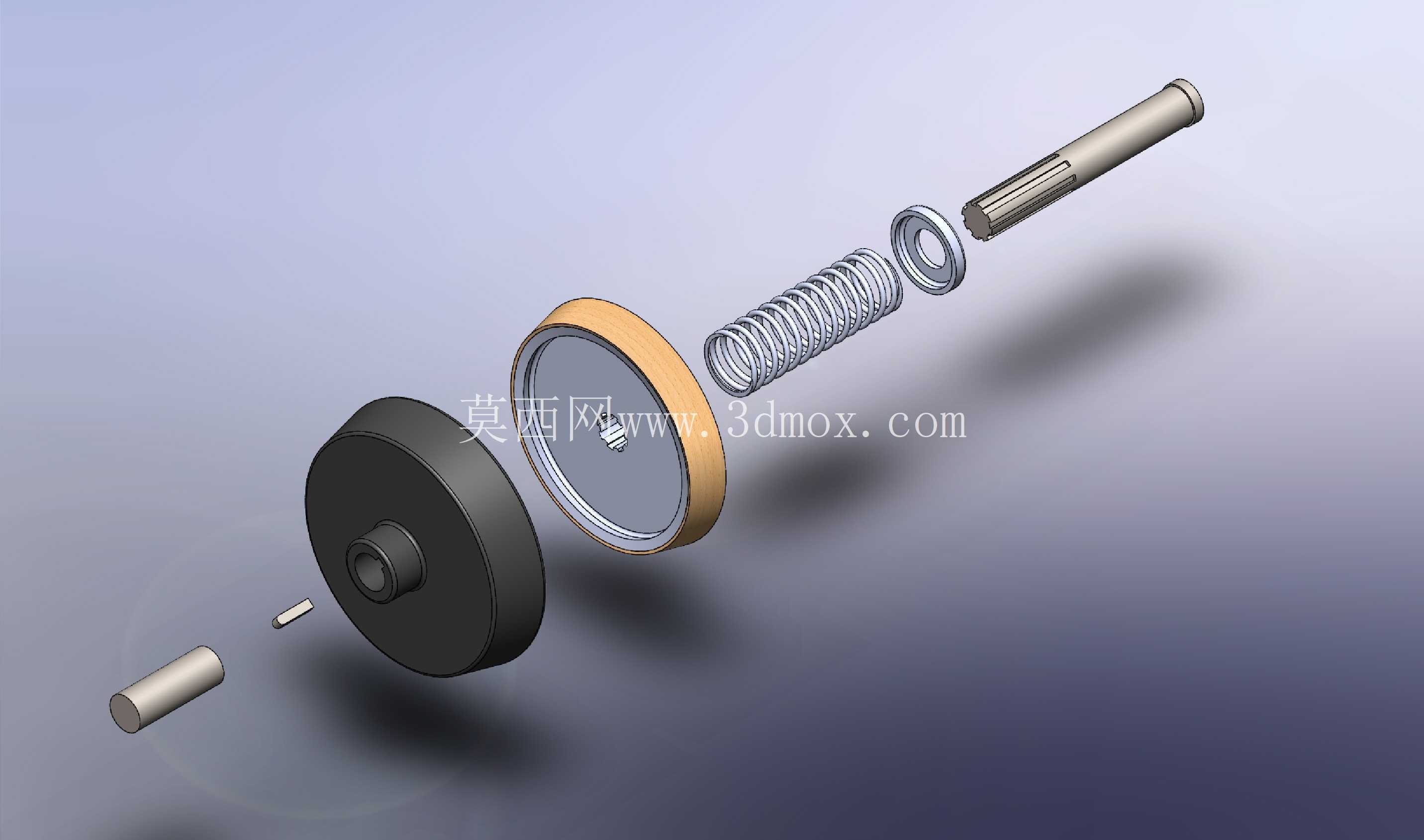

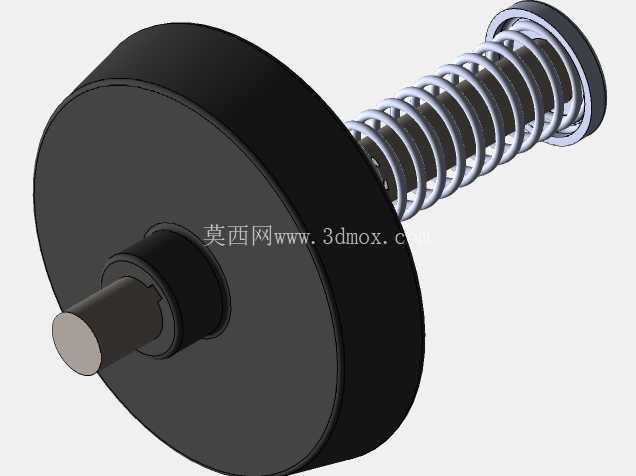

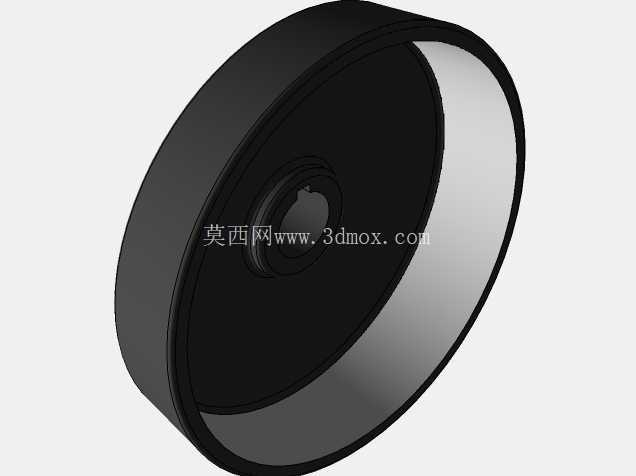

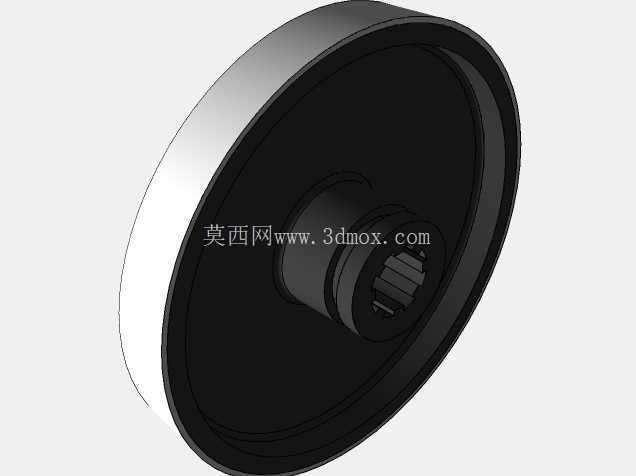

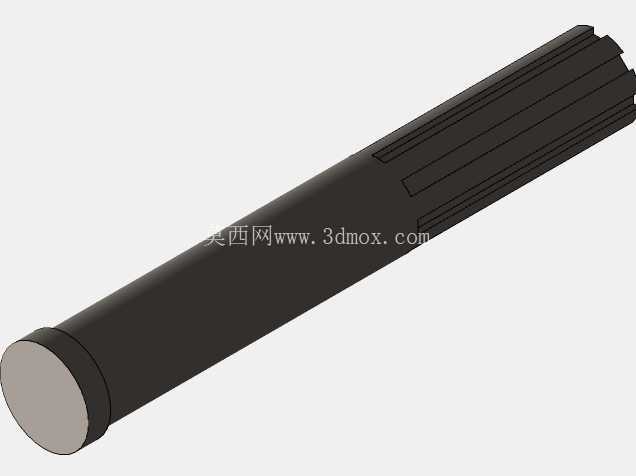

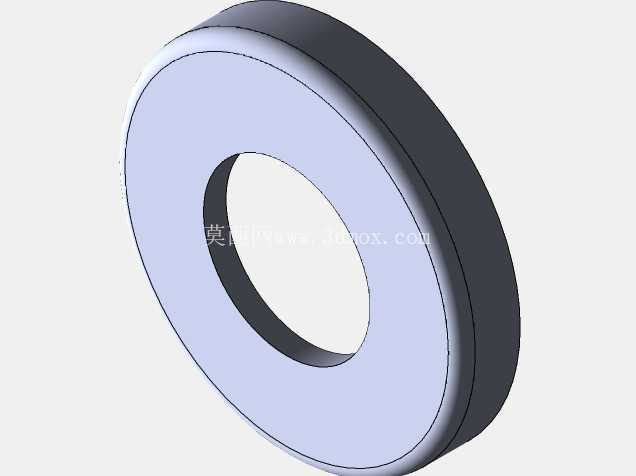

在结构设计层面,这套离合结构采用了分体式的锥面组件设计,主动锥盘与从动锥毂采用分离式布局,摩擦衬面固定在其中一个锥面的接触端面上,避免金属直接接触造成的锥面拉伤;轴向压紧机构采用圆柱螺旋弹簧提供持续的接合压力,弹簧的刚度匹配需要结合传递的额定扭矩计算,既要保证额定扭矩下摩擦副不出现打滑,也要控制分离时需要的轴向操作力,避免操纵负荷过大。导向轴与花键配合段采用了渐开线花键结构,保证锥盘在轴向移动过程中的对中精度,同时花键的配合间隙控制在0.02-0.05mm区间,既避免间隙过大造成的传动冲击,也防止间隙过小导致轴向移动卡滞。分离拨叉的作用位置设计在弹簧支撑端与活动锥盘之间,通过轴向推动活动锥盘压缩弹簧,即可实现两个锥面的分离,切断动力传递。
从安装边界与尺寸配合来看,这套结构的整体径向尺寸以锥盘的最大外径为边界,轴向安装尺寸需要预留弹簧压缩行程、分离间隙的空间,通常分离间隙控制在0.8-1.5mm之间,间隙过小容易出现半联动状态下的异常磨损,间隙过大则会导致分离行程过长,操纵响应滞后。轴段的配合公差需要根据传动精度要求选择,与轴承配合的轴段采用k6公差,花键滑动段采用h7公差,保证活动部件移动顺畅无卡滞。锥面的锥角设计是整个结构的核心参数,锥角过小会导致楔合后分离困难,甚至出现自锁无法脱开的故障;锥角过大则会降低楔合效应的扭矩放大作用,需要更大的轴向压紧力才能传递额定扭矩,通常这类传动离合的锥角选择在12°-18°区间,平衡接合稳定性与分离顺畅性的需求。摩擦衬面的材料选择需要结合应用场景的载荷特性,干式工况下常采用石棉基摩擦材料或者粉末冶金摩擦材料,保证摩擦系数稳定,耐磨性能满足使用寿命要求;如果是湿式油浴工况,则需要选用铜基粉末冶金材料,适配油液环境下的摩擦特性,避免摩擦系数下降导致的打滑问题。
在实际选型适配过程中,需要先核算传动链路的最大传递扭矩,预留1.5-2倍的安全系数后,再匹配对应尺寸的锥面离合结构,避免长期过载使用导致摩擦面过早磨损或者弹簧疲劳失效。安装过程中需要保证主动轴与从动轴的同轴度误差不超过0.1mm,否则会造成锥面单侧接触,局部压力过大导致摩擦面偏磨,传递扭矩能力下降,同时产生异常的振动与噪音。日常维护层面,干式应用场景需要定期检查摩擦面的磨损量,当摩擦衬面的厚度磨损超过原厚度的1/3时,需要及时更换衬面,同时检查弹簧的自由长度与刚度,当弹簧出现永久变形导致压紧力下降时,需要同步更换弹簧组件,避免出现打滑导致的动力传递失效。
