爪形弹性梅花联轴器结构设计

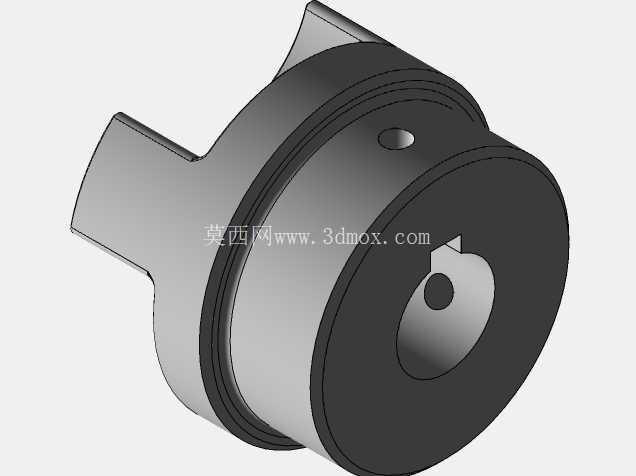

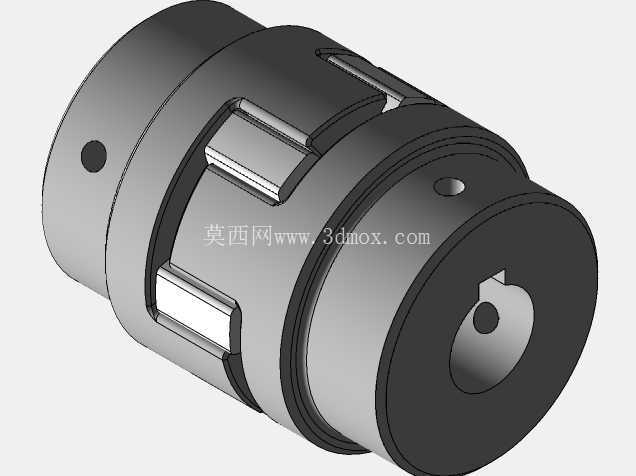

　　从结构组成来看，该款爪形梅花联轴器分为两个金属爪盘与中间的弹性梅花垫，两个爪盘分别与主动轴、从动轴通过键连接实现周向固定，轴端的紧定螺钉可完成轴向位置锁定，安装时无需复杂的专用工装，仅需按照轴径公差要求将爪盘推入轴端对应位置，拧紧紧定螺钉即可完成初步装配，后续维护时仅需更换磨损的梅花弹性垫，无需整体拆卸两端轴系部件，大幅降低了产线运维的时间成本。设计过程中，爪盘的凸爪轮廓采用圆弧过渡结构，避免应力集中在凸爪根部，凸爪与梅花垫的接触面预留了合理的压缩间隙，既可以保证扭矩传递时弹性垫有足够的变形空间补偿轴系偏移，也能避免间隙过大导致传动正反转切换时产生冲击噪音。在各类工业传动系统的布局中，轴系连接的同轴度误差补偿始终是结构设计阶段需要优先考量的环节，梅花联轴器凭借自身的弹性缓冲特性与紧凑的结构形态，在中小扭矩传动场景中得到了极为广泛的应用。这类联轴器的核心功能是在主动轴与从动轴之间建立稳定的扭矩传递路径，同时抵消两轴之间因加工误差、安装偏差、运行负载变形带来的径向、角向与轴向偏移，避免轴系因附加弯矩产生轴承磨损、轴件疲劳断裂等故障。

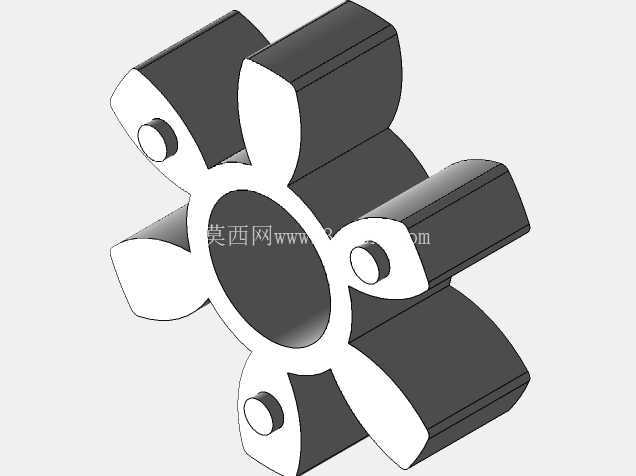

　　中间的梅花弹性体采用多瓣对称结构，每个弹性瓣的截面尺寸经过扭矩校核，可在额定扭矩范围内发生弹性变形吸收传动过程中的振动，尤其适配伺服电机、步进电机这类频繁启停、正反转切换的传动场景，能够有效降低传动冲击对后端精密执行部件的影响。从安装边界来看，这类联轴器的径向尺寸远小于凸缘联轴器，在轴向安装空间受限的传动布局中优势明显，两端轴孔的键槽采用标准平键槽尺寸，可适配不同直径的输出轴与输入轴，设计时需注意两轴的轴向插入深度需匹配爪盘的轴孔深度，避免轴端顶到联轴器内部隔挡导致装配不到位。

　　实际应用场景覆盖了自动化输送线的辊筒传动、包装设备的分度机构传动、小型机床的进给轴传动、3D打印设备的运动轴传动等多个领域，在选型时需要根据传递的额定扭矩、轴系最大转速、两轴允许的最大偏移量来匹配对应规格的联轴器，避免选型过小导致弹性垫过早压溃损坏，或是选型过大造成结构空间浪费与成本上升。建模过程中，对爪盘的凸爪曲面、轴孔的键槽特征、紧定螺钉的螺纹孔特征都做了完整的细节还原，弹性梅花垫的瓣数与爪盘的凸爪数量完全匹配，装配关系符合实际装配逻辑，可直接用于设备装配的干涉检查、运动仿真验证环节，也能作为非标联轴器改型设计的基础参考模型，帮助结构工程师快速完成同类型传动部件的设计迭代，减少重复建模的工作量。

　　在传动系统的动态特性匹配上，梅花联轴器的弹性体硬度直接影响传动刚度与缓冲效果，硬度较高的弹性体适用于大扭矩、高转速的稳定传动场景，硬度较低的弹性体适用于冲击负载大、需要减振的传动场景，设计选型时可根据实际工况替换不同材质的弹性垫，无需改动两端金属爪盘的结构，具备较强的工况适配性。日常运维过程中，仅需定期检查弹性垫的磨损情况，当弹性垫出现压溃、开裂、永久变形时及时更换，即可保证联轴器长期稳定运行，相较于膜片联轴器、鼓形齿联轴器，这类梅花联轴器的采购成本与维护成本更低，是中小扭矩传动场景下性价比极高的轴系连接方案。
