隐藏式智能调光控制模块结构设计

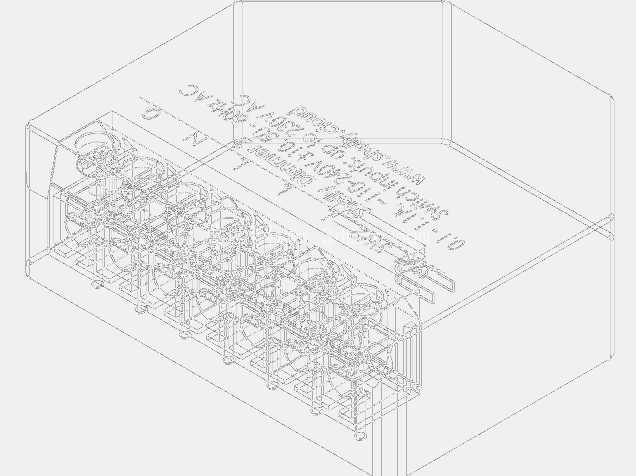

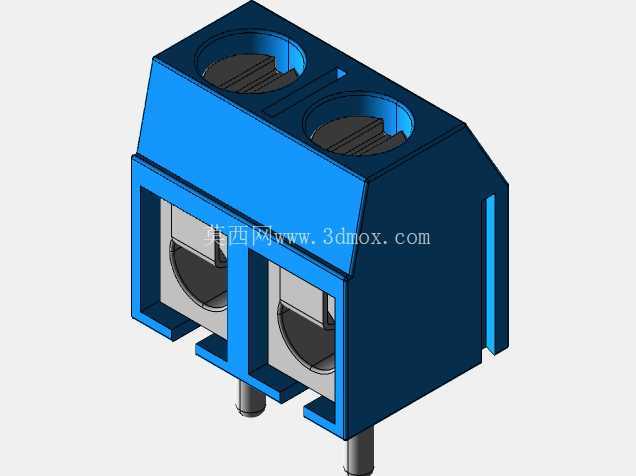

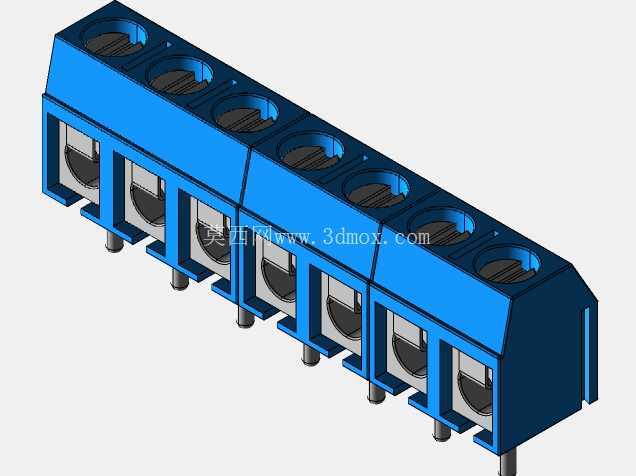

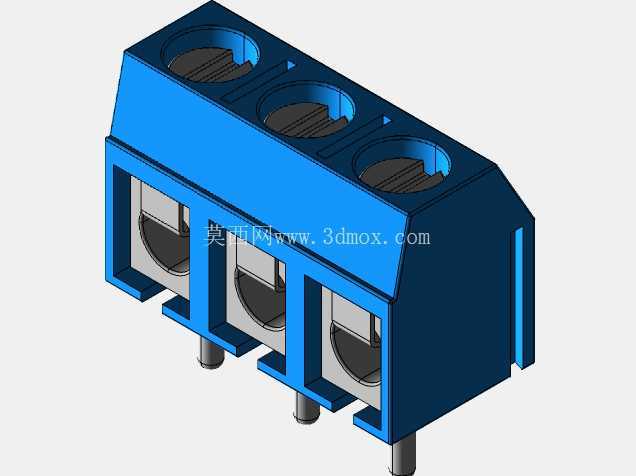

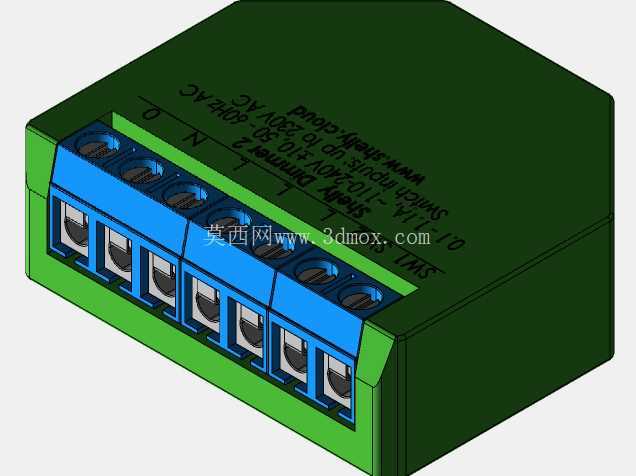

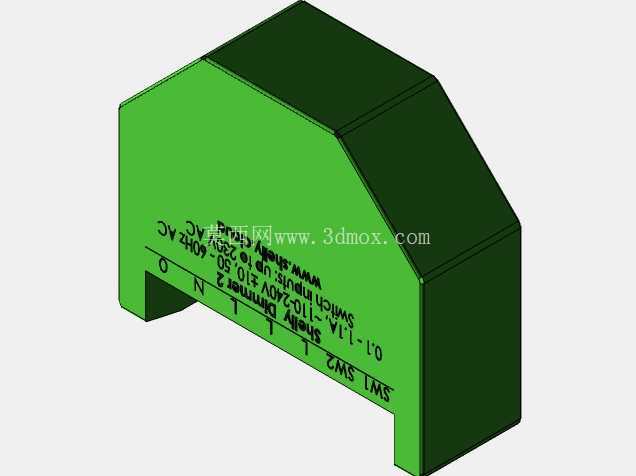

　　做智能家居暗装控制模块的结构设计时，最常遇到的痛点就是老房改造场景下缺少中性线的布线限制，这款调光控制模块的结构设计，正是围绕这类场景的安装约束展开的。从实际工程落地的角度看，这类暗装模块需要直接嵌入86型暗盒内部，和墙壁开关面板做配套对接，因此外形尺寸的边界控制是设计阶段的核心考量——整体采用方正的盒体结构，外壳做了高低差的卡扣限位设计，上盖与底座的配合间隙控制在0.2mm以内，既可以避免暗盒内的水泥碎屑、灰尘进入模块内部影响电路可靠性，也能在批量组装时通过卡扣快速压合，减少螺丝固定的工序耗时。接线端采用直插式弹簧端子布局，端子排沿模块短边一侧整齐排列，每个接线位都做了清晰的线序标识压印，火线进、火线出、零线接位的间距严格按照强电安全间隙要求预留，避免施工时线芯裸露造成的短路风险，端子的按压解锁结构做了内凹设计，配合常规一字螺丝刀即可完成接线操作，不需要额外的专用工具，适配装修现场的施工条件。

　　从功能适配的结构设计来看，这款模块需要兼容三类常见的调光负载：卤素灯、可调光LED灯、磁吸变压器，因此内部的PCB布局预留了足够的散热空间，外壳上盖采用导热性能较好的工程塑料材质，内壁对应功率器件的位置做了导热筋条设计，可以将工作时产生的热量快速传导到外壳表面，通过暗盒内的空气流通完成散热，不需要额外加装散热片，进一步压缩了模块的整体体积。模块的无线通信天线位置做了结构避让，外壳对应天线的区域没有采用金属遮挡件，保证Wi-Fi信号可以稳定穿透塑料外壳，实现和智能家居网关的远程通信，不需要额外外接天线，减少了施工时的布线复杂度。

　　实际项目应用中，这类模块主要用于家装的灯光智能化改造，尤其是建成时间较早的住宅项目，原有布线往往只在开关位预留了火线，没有布设中性线，常规的智能开关模块无法正常取电工作，这款模块的电路结构配合外壳的紧凑设计，可以直接安装在开关暗盒或者灯具的接线腔内部，不需要重新凿墙布线，就能实现灯光的远程调光、定时开关、联动控制等功能。结构设计阶段还考虑了不同安装场景的固定需求，外壳侧面预留了扎带穿位，可以通过尼龙扎带将模块固定在暗盒内的布线空隙中，避免施工完成后模块在暗盒内晃动拉扯接线端子，造成接触不良的故障。端子排的每个接线位都做了防错插的结构设计，不同线径的导线插入后，弹簧端子的夹持力可以稳定固定1.5-2.5平方的铜芯线，符合家装强电布线的线径规范，不需要额外烫锡处理就能满足长期通电的接触可靠性要求。外壳的边角都做了R2的圆角处理，避免安装时锋利的边角划伤施工人员的手部，也能避免在塞入暗盒时刮伤暗盒内已有的导线绝缘层，降低施工过程中的安全隐患。
