径向弯曲叶片式流体机械叶轮

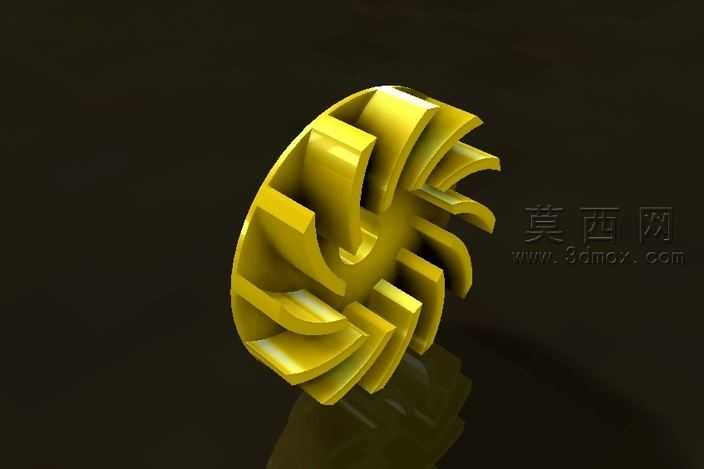

本叶轮模型采用SolidWorks进行全参数化三维建模，建模过程以回转基体为基础，首先绘制叶轮的轮毂回转截面草图，通过旋转凸台命令生成整体轮毂基体，保证轮毂与安装轴配合的内孔尺寸精度、轮毂端面的平面度符合常规流体机械的装配要求。叶片部分采用单叶片特征阵列的建模逻辑，先绘制单个叶片的空间型线草图，结合放样凸台命令生成单个弯曲叶片实体，叶片的曲面曲率经过反复调整，保证叶片从轮毂外缘到轮缘位置的厚度均匀过渡，避免出现应力集中的尖锐结构，同时叶片的弯曲角度适配流体导流需求，能够在转动过程中高效引导流体介质完成能量转换。建模完成后对叶片与轮毂的衔接位置做圆角过渡处理，消除建模过程中产生的硬边，既提升模型的结构合理性，也让后续渲染的质感更加真实。渲染环节采用金属黄金材质，调整材质的反射率、粗糙度参数，模拟金属加工后的亮面质感，添加地面反射效果衬托叶轮的立体结构，采用深色背景突出金色叶轮的视觉表现力，通过三点布光方案打亮叶片的各个曲面，让叶片的弯曲弧度、空间排布层次清晰呈现。整体结构为单侧轮盘搭配径向排布的弯曲叶片，叶片沿圆周方向均匀阵列，相邻叶片之间形成流畅的流道，流道截面从入口到出口平滑过渡，无突变结构，能够减少流体在流道内的阻力损失。设计过程中兼顾了模型的可编辑性，所有特征保留完整参数，可根据实际使用需求调整叶片数量、弯曲角度、轮毂直径、叶片高度等核心参数，适配水泵、风机等不同流体设备的使用场景，模型的装配基准、配合面均按照通用机械零件的设计规范设置，可直接用于虚拟装配、运动仿真等后续工作。
