锥面啮合小齿轮传动结构

　　这套小齿轮结构主要用于两相交轴之间的动力传递，常见于小型减速装置、手持设备内部传动、精密仪器转角机构以及轻载机械的动力换向部位。与平行轴圆柱齿轮不同，该零件采用锥齿形态，齿面沿圆锥母线方向展开，能够把输入轴的旋转运动转换到与其呈一定夹角的输出轴上，在空间受限、传动方向需要转折的设备中具有明显布置优势。

　　从实际用途看，小齿轮通常作为主动端或高速端零件使用。它与配套大锥齿轮啮合后，可承担转速降低、扭矩增大的作用，也可在等速换向机构中仅改变运动方向。齿部位于锥形基体外侧，轮齿由大端向小端逐渐收窄，这种几何关系决定了建模时不能简单按直齿拉伸处理，而需要围绕节锥、根锥、面锥和背锥建立完整的齿坯关系。齿宽方向的有效接触区集中在齿面中部偏小端位置，既保证承载面积，又避免大端边缘因装配偏差产生局部应力集中。

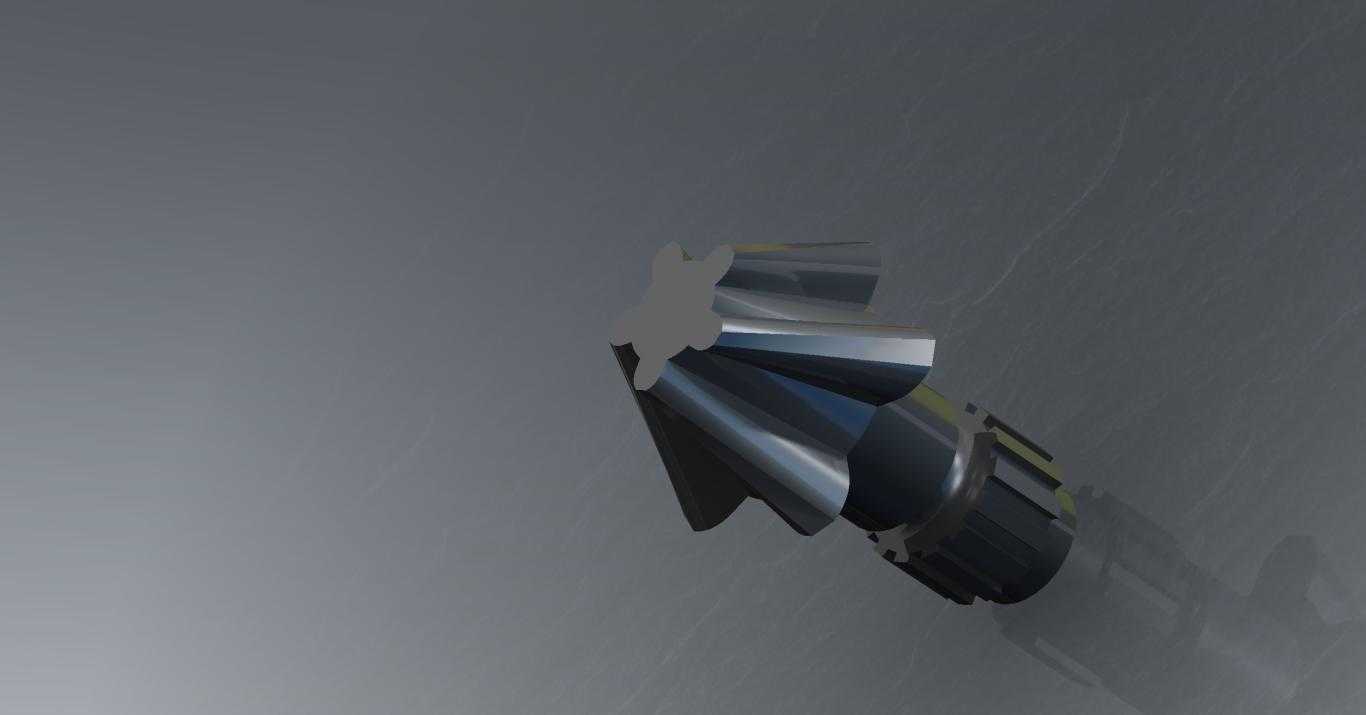

　　结构上，零件一端为锥齿轮齿形，另一端延伸出轴段，轴部可设计成光轴、键槽轴或带定位台阶的连接形式。图中齿轮后部带有圆柱连接区域，适合与轴套、联轴器、电机输出端或轴承内圈配合。安装边界需要重点控制齿坯轴线与配对齿轮轴线的交点位置，也就是锥顶交汇关系。若两轴交点偏移，齿面接触斑会向齿顶、齿根或大小端异常移动，运行时会出现噪声增大、磨损加快、传动效率下降等问题。

　　设计思路上，小齿轮的齿数、模数、压力角和螺旋方向需要与配对齿轮统一。直齿锥齿轮加工和建模相对直接，适用于低速、轻载、对噪声要求不高的场合；若设备运行速度较高，可进一步采用弧齿或螺旋齿形式，通过增加重合度提升啮合平顺性。齿坯外锥角、根锥角和安装距之间存在联动关系，装配时通常依靠垫片、轴肩或锁紧螺母调整轴向位置，使齿面接触区落在合理范围内。

　　外形尺寸方面，齿轮大端直径决定了传动副的径向占用空间，齿宽影响承载能力，轴段直径则与扭矩传递和轴承选型相关。小齿轮轴部不宜过长，否则悬臂布置会增大轴端挠度，使齿面偏载；若必须采用悬臂结构，应在靠近齿坯位置设置支撑轴承，并控制轴承跨距与轴径比例。对于频繁正反转的设备，齿侧间隙不能过小，以免热胀后卡滞；对于定位精度要求高的仪器传动，则应通过控制齿厚公差和装配间隙来减小回程误差。

　　三维建模过程中，齿形部分需要体现渐开线齿廓在锥面上的等效关系，齿顶、齿根和端部过渡应保持连续，避免出现锐边或非工程化曲面。轴段与齿坯交接处宜设置圆角过渡，以降低热处理和受载时的应力集中。连接端若采用键连接，应校核键槽对轴截面强度的削弱；若采用过盈配合，则需关注压装后齿轮径向变形对啮合间隙的影响。

　　在设备维护层面，锥齿轮副对润滑和防尘也较敏感。开放式轻载机构可采用润滑脂定期维护，封闭齿轮箱则通常使用齿轮油飞溅润滑。齿面应避免硬质颗粒进入，否则磨粒会在锥面接触区形成沟槽，破坏啮合精度。整体来看，这类小齿轮虽然体积不大，但它把转角传动、扭矩传递和空间压缩集中在一个零件上，是小型机械传动系统中非常典型的基础件。
