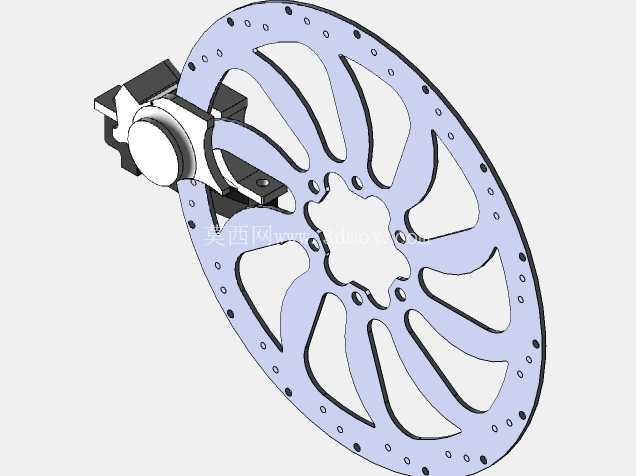

山地车油压盘式制动结构三维数模

　　这套山地车盘式制动结构，主要面向越野骑行、日常通勤代步、山地竞速等多场景的骑行制动需求，是轮组制动系统的核心执行部件，依靠夹器推动来令片夹紧碟片产生摩擦力，实现轮组转速的可控降低乃至锁止，相比传统圈刹结构，能避免雨天、泥水环境下轮圈沾污带来的制动衰减，也能减少长下坡连续制动时轮圈发热带来的爆胎风险，在非铺装路面骑行时的制动稳定性优势尤为突出。

　　从结构设计逻辑来看，整套数模还原了油压驱动夹器与浮动碟片的配合关系，夹器安装座采用标准直装式接口，适配目前主流山地车前叉、车架后叉的安装孔位，安装时可通过调整垫片控制来令片与碟片的单侧间隙，避免蹭碟问题。碟片采用六钉锁死结构，中心花键孔与花鼓塔基的配合公差控制在合理范围，既保证安装同轴度，也能在制动受热时给碟片预留微小的形变余量，减少高温下的碟片翘曲变形。碟片本体采用镂空辐条式结构，一方面能降低旋转重量，减少轮组转动惯量，提升踩踏响应速度，另一方面镂空结构可以在骑行过程中引导气流穿过碟片表面，带走连续制动产生的热量，避免热衰减导致制动力下降，碟片边缘均匀分布的散热孔也能进一步提升热交换效率，同时在涉水骑行后可以快速排走碟片与来令片之间的积水，缩短制动恢复时间。

　　夹器部分采用双活塞对称推动结构，油压驱动下两侧来令片同步向碟片靠近，相比单活塞结构能避免碟片受单侧推力产生形变，制动时的受力更均匀，捏刹的手感也更线性。夹器本体的油路走向做了简化处理，数模中还原了油缸、活塞、来令片固定弹片的装配关系，安装时来令片的磨损间隙可以通过油缸的自动补油功能实现自适应调整，不需要频繁手动调整刹车间隙。夹器的安装臂长度经过匹配设计，适配160mm直径的标准碟片，安装后碟片处于来令片的中心位置，全行程制动时来令片的摩擦面可以完全贴合碟片工作面，不会出现偏磨问题。

　　从安装边界尺寸来看，碟片外径160mm，中心安装孔分布圆直径44mm，六颗安装螺栓采用M5标准规格，安装后碟片距离花鼓安装面的偏移量控制在兼容多数车架、前叉的范围内，不需要额外加装转换座即可适配标准直装式夹器。夹器本体的宽度控制在合理范围，安装后不会与辐条、轮胎产生运动干涉，即使搭配宽截面的越野轮胎，也能预留足够的安全间隙。碟片的厚度采用行业通用的1.8mm规格，兼容多数金属烧结、树脂材质的来令片，后期维护更换配件的通用性较强。

　　在实际骑行场景中，这套制动结构可以应对长下坡连续制动、紧急制动抱死、泥水环境频繁制动等多种工况，碟片的镂空设计也能减少泥污在碟片表面的附着，骑行过程中车轮转动带来的离心力可以将附着在碟片上的泥水、碎屑通过镂空槽甩出，避免杂质夹在来令片与碟片之间造成摩擦面划伤，延长来令片与碟片的使用寿命。夹器的密封结构做了适配性设计，能阻挡户外骑行时的灰尘、泥水进入油缸内部，避免活塞卡滞导致的制动回位不良问题，在低温环境下也能保证油路的顺畅，不会因为低温导致刹车手感变硬。建模过程中对所有配合面的公差做了合理预留，装配关系完全符合实际装车的逻辑，可用于制动系统的结构教学、改装方案验证、配件开模前的装配干涉检查，也能为骑行装备的结构优化提供基础数模参考。
