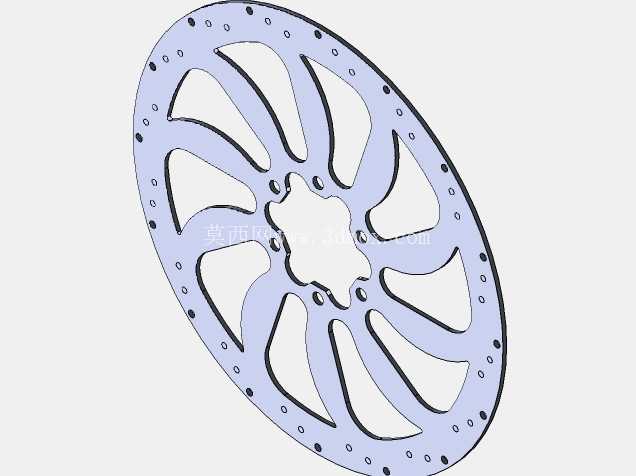

203毫米直径山地自行车碟刹制动盘结构

在山地越野骑行的场景中，制动系统的可靠性直接决定了骑乘安全与操控上限，碟刹盘作为碟刹系统的核心摩擦受力部件，其结构设计直接影响制动效能、散热表现与长期使用的结构稳定性。这款直径203毫米的碟刹盘，主要适配高强度山地越野、速降类骑行场景，相比小直径碟刹盘，更大的摩擦半径能够在相同夹器夹紧力下提供更高的制动力矩，满足陡坡冲降、复杂非铺装路面骑行时的大制动力需求。

从结构设计逻辑来看，盘体采用了镂空辐条式的主体结构，并非简单的减重设计：连续的弧形镂空辐条在保证盘体径向、周向结构强度的前提下，一方面大幅降低了盘体自身重量，减少轮组转动惯量，提升轮组加速与操控响应速度；另一方面，镂空结构能够在盘体随车轮转动时形成主动气流通道，持续带走制动摩擦产生的热量，避免长距离连续制动时盘体温度过高引发的热衰减、制动效能下降问题，同时也能减少雨天骑行时盘面的积水留存，缩短湿滑路面的制动起效时间。

盘体的安装定位区域采用了花键式中心孔配合周向定位小孔的设计，中心花键结构能够传递更大的制动扭矩，避免制动时盘体与花鼓之间出现相对滑动，周向均匀分布的安装小孔则用于穿设固定螺丝，将碟刹盘锁紧在花鼓的安装座上，安装孔的位置度公差需要严格控制，保证盘体安装后的端面跳动量在允许范围内，避免制动时出现蹭碟、制动力脉动的问题。盘体外圈沿周向均匀分布的小孔，除了辅助散热之外，也能够在摩擦片磨损产生碎屑时提供排出通道，减少碎屑夹在摩擦片与盘体之间造成的制动异响、异常磨损问题。

从安装边界来看，203毫米的碟刹盘需要搭配对应规格的碟刹夹器与安装转接座使用，安装时需要保证夹器来令片的摩擦面完全覆盖盘体的摩擦工作区域，避免出现偏磨、局部接触的问题。盘体的摩擦工作面为平整的环形区域，表面粗糙度需要控制在合理区间，既保证与来令片之间有足够的摩擦系数，又不会过度磨损来令片。盘体的厚度设计需要兼顾结构强度与摩擦磨损余量，在长期使用磨损到厚度下限后需要及时更换，避免制动时盘体变形、开裂引发安全问题。

在实际骑行过程中，碟刹盘需要承受制动时的巨大摩擦力与热应力，因此结构上的辐条过渡位置都采用了圆弧过渡设计，避免应力集中导致盘体在交变载荷下出现裂纹。镂空辐条的弧度走向也经过受力优化，在制动时盘体受到周向摩擦力的情况下，应力能够沿辐条均匀分散到整个盘体，不会出现局部应力过大的问题。相比实心碟刹盘，这种镂空结构的碟刹盘在重量、散热、排屑方面的优势，使其更适合山地越野这类高强度使用场景，能够在连续制动、恶劣路况下保持稳定的制动表现。

针对山地骑行中常见的泥水、砂石冲击场景，盘体的外缘做了圆滑过渡处理，没有尖锐的棱角，减少骑行过程中砂石磕碰造成的盘体边缘损伤，同时也能避免磕碰变形影响盘体的端面平整度。中心安装区域的结构强度高于外圈摩擦区域，保证安装固定的可靠性，即使外圈在使用中出现轻微磨损，安装位置的连接强度也不会受到影响。
