马耳他十字间歇传动机构结构设计

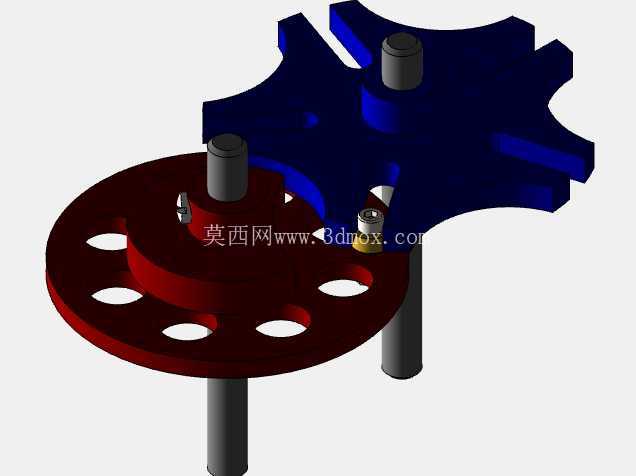

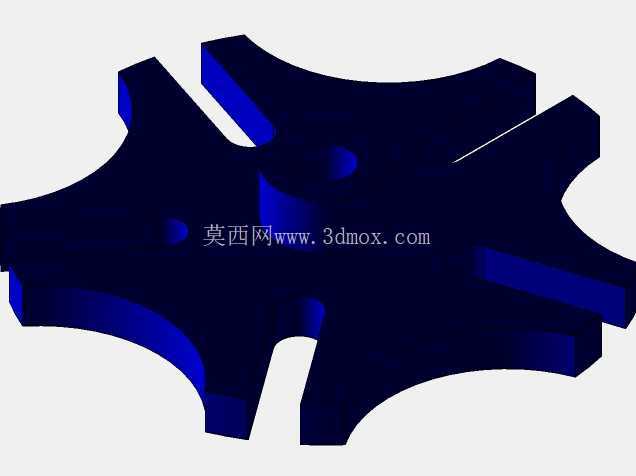

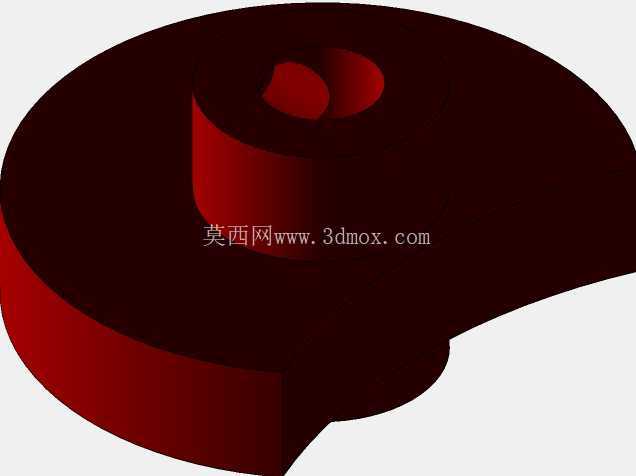

　　这套模型还原的是双销驱动的外啮合马耳他十字传动结构，核心组成包含带圆柱驱动销的主动拨盘、带径向槽的从动槽轮、定位锁止弧以及支撑轴系几个部分，主动拨盘做连续匀速回转运动时，圆柱销会在特定角度范围内嵌入从动槽轮的径向槽，带动槽轮转过固定的分度角度，当圆柱销脱离径向槽后，主动拨盘上的内凹锁止弧会和槽轮上的外凸锁止弧完全贴合，将从动槽轮锁止在固定工位位置，不会因为负载惯性出现滑移错位，直到下一个驱动销进入径向槽，才会启动下一次转位动作，整套机构不需要额外的定位锁紧装置，仅靠自身型面配合就能实现精准的间歇转位与工位锁止。在自动化生产线的工位转位、包装机械的送料步进、轻工设备的周期进给场景里，间歇传动机构是实现动停节拍精准匹配的核心部件，马耳他十字机构也就是常说的外槽轮机构，是这类应用里普及率极高的机械式间歇传动方案，相较于凸轮间歇分割器，它结构更简单、加工成本更低、维护门槛更小，在中低速、工位数量固定的间歇传动场景里有着不可替代的应用优势。从设计逻辑上看，这套结构的槽轮开设了6个均匀分布的径向槽，对应单次转位60度的分度角，也就是主动轴每回转一圈，从动槽轮会完成两次步进动作，每次转过60度，动停时间比可以通过调整驱动销的分布位置、拨盘锁止弧的包角来灵活适配不同的工位节拍需求，比如在多工位灌装设备上，就可以根据灌装头的作业时长，调整动停比让槽轮的停驻时间匹配灌装动作的周期，转位时间匹配工件移位的速度要求，避免出现动作干涉或者节拍浪费。

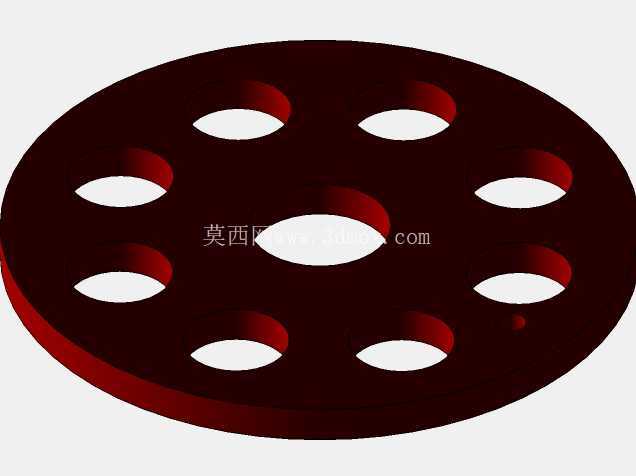

　　支撑结构的设计上，主动轴和从动轴采用平行轴布置，轴系的中心距是整个机构安装的核心边界尺寸，设计时需要严格保证两轴的平行度公差控制在0.02mm/m以内，否则会出现驱动销和径向槽卡滞、锁止弧面磨损加剧的问题；从动槽轮的端面开设了6个均匀分布的减重孔，在不降低槽轮整体结构刚性的前提下，有效降低了从动件的转动惯量，减少转位启停时的冲击载荷，让机构运行更平稳，尤其是在中高速运转场景下，更低的转动惯量能有效降低驱动轴的负载波动，延长驱动电机和轴承的使用寿命。

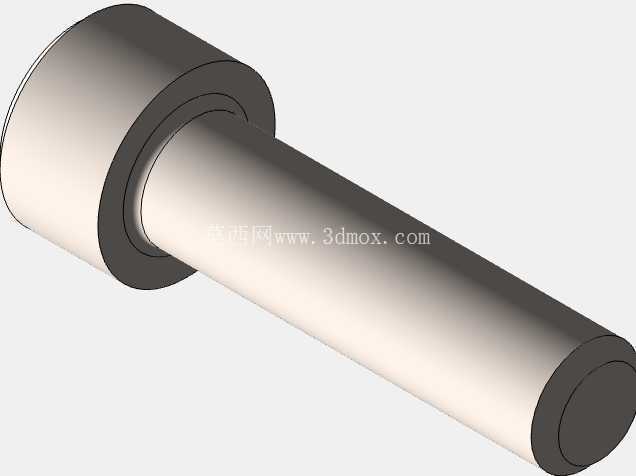

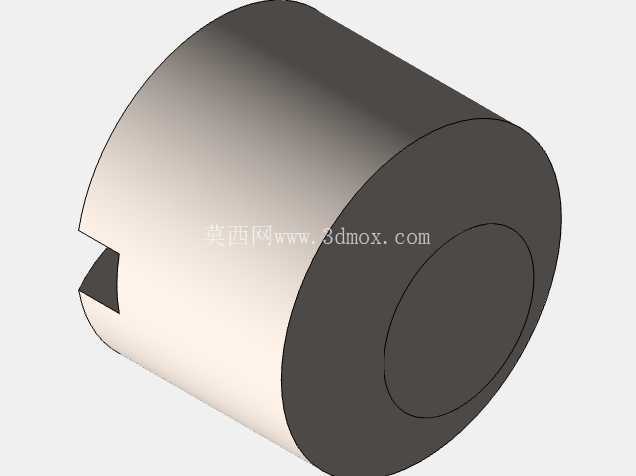

　　驱动销的端部做了圆弧倒角处理，和径向槽的接触采用间隙配合，间隙量控制在0.01-0.03mm之间，既可以避免加工误差导致的装配卡滞，也能减少接触面上的接触应力，降低长期运行的磨损量；锁止弧的配合面采用小间隙配合，锁止状态下弧面的接触长度不小于槽轮半径的三分之一，保证锁止时的定位刚度，避免停驻工位出现角度偏移，影响后续工位的作业精度。实际应用中，这类机构常被用在转速不超过200rpm的间歇转位场景，比如灯泡生产线上的灯座转位、食品包装机的纸盒步进送料、仪表装配线的工件转盘驱动，相较于棘轮机构，它的传动更平稳，转位过程没有明显的冲击噪音，定位精度也更高；相较于不完全齿轮机构，它的加工难度更低，不需要定制特殊齿形，普通的铣削加工就能满足零件的精度要求，后期维护时只需要定期检查驱动销的磨损情况，更换磨损的销钉就能恢复机构精度，维护成本远低于其他类型的间歇传动部件。

　　安装调试时需要注意，主动轴和从动轴的轴向定位要可靠，避免轴系窜动导致驱动销脱离径向槽或者锁止弧错位，槽轮的径向槽工作面需要做表面淬火处理，硬度达到HRC45-50，提升接触面的耐磨性能，长期运行后如果出现转位角度偏差，首先要检查锁止弧面的磨损量，其次检查驱动销是否出现弯曲变形，不要盲目调整轴系中心距，否则会加剧零件的磨损。这套结构的设计没有采用复杂的异形曲面，所有零件都是规则的回转体和槽型结构，非常适合入门的机械设计从业者理解间歇传动的核心原理，也可以直接经过尺寸调整后应用到实际的小型自动化设备里，只需要根据实际的负载大小调整轴径、槽轮厚度以及驱动销的直径参数，就能匹配不同的负载需求。
