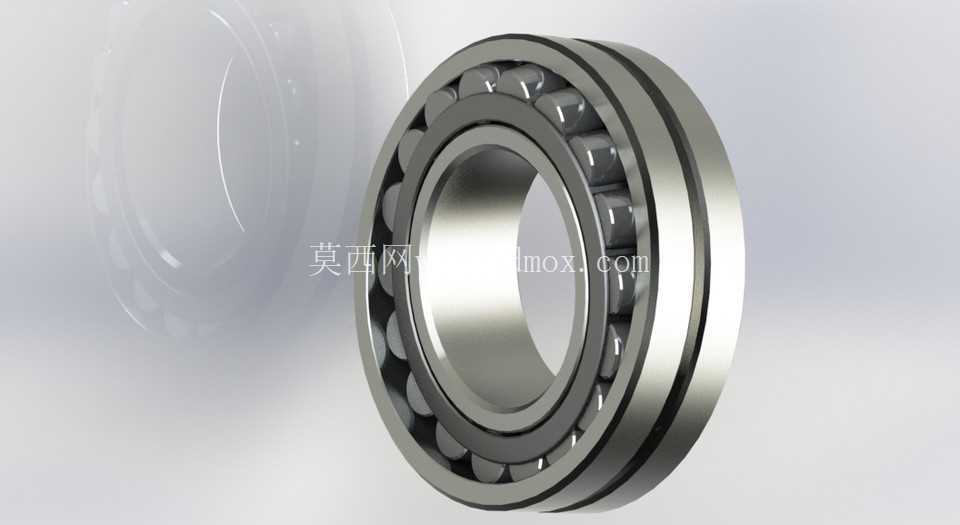

全系列调心滚子轴承结构设计方案

项目分类:通用机械零部件 发布时间:2024-12-02 ID:821574
  • 全系列调心滚子轴承结构设计方案
  • 全系列调心滚子轴承结构设计方案
  • 全系列调心滚子轴承结构设计方案

  在矿山破碎、冶金轧制、造纸烘缸、大型风机这类重载且存在轴系挠曲的工况场景中,调心滚子轴承始终是回转支撑环节的核心选型方向。这类轴承的核心设计逻辑,就是同时兼顾径向重载承载能力与角度补偿性能,解决实际安装或运行过程中,轴的挠曲变形、轴承座孔不同心带来的附加载荷问题,避免常规深沟球轴承或圆柱滚子轴承在偏载工况下出现的滚道点蚀、保持架断裂等早期失效问题。

  这套全系列调心滚子轴承的设计,覆盖了从20mm内径到750mm内径的近250个型号,每个型号的尺寸边界都严格遵循通用安装规范,内径公差、外径公差、宽度公差均匹配对应尺寸段的通用互换要求,不需要对现有设备的轴承座、轴肩尺寸做额外修改就能直接替换同规格的标准件。设计过程中,首先针对不同内径对应的载荷等级做了滚道曲率的差异化匹配:小内径型号多用于中小型减速机、输送辊道这类中等载荷、转速相对偏高的场景,滚道曲率与滚子球面曲率的匹配值偏向降低滚动摩擦,兼顾运转灵活性;大内径型号多用于矿山破碎机主轴、冶金轧机辊系这类重载、冲击载荷频繁的场景,适当增大滚子与滚道的接触面积,提升单位面积的载荷承载阈值,同时优化保持架的兜孔间隙,避免冲击载荷下保持架与滚子的硬碰撞。

  从结构细节来看,双列球面滚子的排布采用对称设计,两列滚子的载荷作用线与轴承轴线形成固定的接触角,既能够承受大数值的径向载荷,也可以承受双向的轴向载荷,在很多需要同时承受复合载荷的支撑位置,不需要额外搭配推力轴承就能满足受力要求,有效简化轴系的整体结构,减少安装空间占用。调心功能的实现依赖于外圈的球面滚道设计,当内圈轴线相对于外圈轴线出现一定角度的偏斜时,滚子可以沿球面滚道自动调整位置,保证滚动体始终与滚道保持良好接触,这个调心角度范围根据型号尺寸不同控制在1.5度到2.5度之间,足够覆盖绝大多数实际工况中因为机架焊接变形、轴受力挠曲、安装对中误差带来的角度偏差。

  在安装边界的设计考量上,每个型号都明确标注了对应的轴肩定位高度、轴承座孔挡肩高度,避免定位过高导致与保持架发生摩擦干涉,同时也给出了相邻密封件、锁紧螺母的安装空间预留尺寸,方便结构设计人员在做整体轴系布局时直接参考调用。针对不同工况的润滑需求,轴承的内圈、外圈上都预留了对应的润滑槽与油孔位置,大尺寸型号还设计了保持架的导油结构,能够让润滑脂或润滑油顺利进入滚道接触区域,降低滚动摩擦带来的温升,延长轴承的实际使用寿命。

  在实际选型应用中,设计人员可以根据具体的轴径尺寸、计算得到的径向载荷与轴向载荷数值、工作转速、预期调心需求,直接在这个系列里匹配对应的型号,不需要从零开始做轴承的结构建模,所有的滚道曲线、滚子尺寸、保持架结构都已经经过参数化校验,装配关系不存在干涉问题,导入装配环境后可以直接用于干涉检查、运动仿真,也可以基于这个模型做后续的密封结构改造、安装座的适配设计,大幅缩短非标设备设计过程中标准件选型建模的时间成本。需要注意的是,虽然调心滚子轴承具备角度补偿能力,但安装过程中还是要尽量控制初始对中误差,过大的初始偏斜依然会导致单侧滚道载荷集中,影响轴承的额定使用寿命,模型中给出的调心角度是允许的动态偏斜范围,而非安装时的对中偏差允许值。
