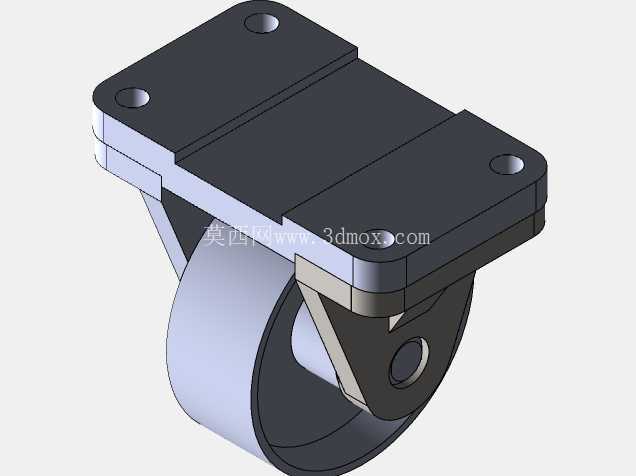

带安装支座的传送带张紧滑轮结构

　　这类带安装支座的滑轮结构，在轻型皮带输送线、小型物料传送工位上的应用十分普遍，很多桌面级输送设备、工装板回流线、小型物料分拣台的皮带张紧端或者从动端，都会采用类似结构来实现皮带的支撑与转向。从实际使用场景来看，它不需要复杂的张紧调节机构，依靠固定安装位就能为皮带轮提供稳定的支撑，轮体本身直接与皮带内侧面接触，既承担皮带转向时的导向作用，也能在短距离输送段中作为中间支撑轮，避免皮带因为物料负载出现下塌打滑的问题。

　　从功能特性上看，整个结构分为上部安装基板、两侧支撑臂、中部滚轮三个核心部分。上部安装基板开有四个沉头安装孔，安装时可以直接通过内六角螺栓将整个组件固定在输送线的型材架或者焊接机架上，沉孔设计能够保证螺栓头完全没入基板平面，不会出现突出的结构干涉皮带或者周边工装的运行。两侧的支撑臂从基板下方向下延伸，形成对称的三角支撑结构，相比单侧悬臂的支撑形式，这种双侧支撑的结构抗偏载能力更强，即使皮带运行过程中出现轻微的跑偏，轮体受到侧向力的时候也不会轻易出现轴部变形或者支座开裂的问题。中部的滚轮采用光面圆柱结构，轮面宽度匹配常用的轻型平皮带尺寸，轮体与支撑臂之间通过销轴连接，转动时的摩擦阻力小，不需要额外添加复杂的密封轴承结构，就能满足低速轻载场景下的长期转动需求。

　　设计这类结构的时候，首先要明确安装边界的尺寸约束：上部基板的四个安装孔孔距需要匹配常用的工业铝型材槽距或者常用机架的安装孔位，保证不需要额外加工转接板就能直接固定；其次要核算滚轮的直径与安装面的高度差，这个尺寸直接决定了皮带安装后的包角大小，包角过小会导致皮带传动时打滑，包角过大则会增加皮带的弯折疲劳损耗，缩短皮带使用寿命。支撑臂的厚度需要根据预期负载来核算，当输送线承载的单段物料重量在5kg以内时，常规厚度的钣金折弯支撑臂就能满足强度要求，如果承载更大，就需要增加支撑臂厚度或者增加加强筋结构，避免长期负载下支撑臂出现外张变形，导致轮体卡滞。滚轮的宽度需要比匹配的皮带宽度宽出5-10mm，给皮带运行时的轻微跑偏留出余量，避免皮带边缘与支撑臂发生摩擦磨损。

　　在实际选型应用中，这类结构不需要搭配复杂的动力组件，直接作为从动轮或者张紧轮使用即可，安装时只需要保证轮体的轴线与输送线主动辊的轴线保持平行，就能避免皮带出现持续跑偏的问题。轮体的转动间隙需要控制在合理范围内，间隙过大会导致皮带运行时出现跳动，间隙过小则会增加转动阻力，导致电机负载升高。整个结构的所有棱角都做了倒角处理，没有尖锐的突出部分，安装和维护过程中不会划伤操作人员或者皮带表面。对于输送距离较短、负载较轻的传送场景，这种一体式支座滑轮的安装效率远高于分体式的轮轴加支座的组合结构，不需要现场配做轴孔或者焊接支座，直接通过螺栓固定就能完成装配，能够大幅缩短设备的组装调试周期。在日常维护中，只需要定期清理轮面粘附的物料碎屑，检查销轴的固定情况，就能保证结构长期稳定运行，不需要频繁更换易损件，维护成本极低。
