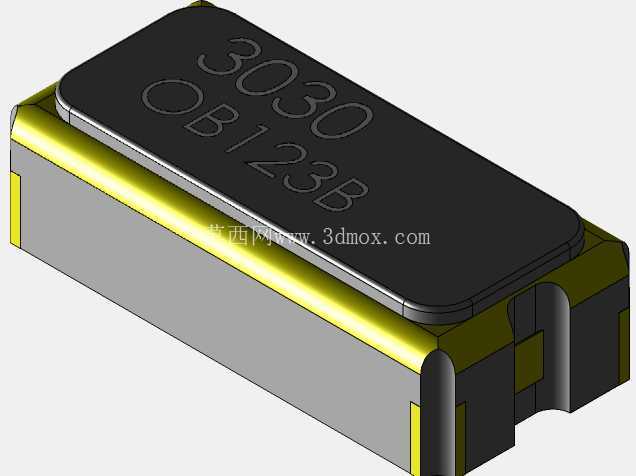

爱普生贴片式晶体振荡器精细三维结构

　　在消费电子、工业控制板卡、便携医疗设备的时钟电路设计环节，这类贴片式晶体振荡器是提供基准时钟信号的核心被动元件，小尺寸封装的选型直接决定了PCB布局的空间利用率与信号稳定性。做板级结构设计时，很多工程师容易忽略晶振的实际三维占位，只参考 datasheet 上的二维尺寸标注，导致回流焊后出现元件与周边屏蔽罩干涉、焊盘对位偏移、甚至因为安装高度预留不足压坏晶振封装的问题，这个三维结构刚好可以补全二维图纸缺失的空间形态信息。

　　从实际使用场景来看，这类32.768kHz的音叉晶振多用于实时时钟电路，给MCU提供计时基准，不管是智能电表的时钟模块、手持POS机的掉电计时、还是工业传感器节点的休眠唤醒时钟，都需要这类小尺寸、低功耗的晶振来支撑，它的封装设计直接决定了在高密度贴装场景下的适配性。从结构设计思路上看，这款晶振采用陶瓷基座加金属封盖的典型贴片封装结构，两侧的焊端做了半圆弧过渡处理，不是生硬的直角切边，这种设计一方面是在回流焊过程中让焊锡能够更好地浸润焊端，减少虚焊风险，另一方面也能在PCB受外力产生微小形变时，缓解焊盘位置的应力集中，避免晶振内部的音叉晶片受应力影响出现频率偏移甚至停振。

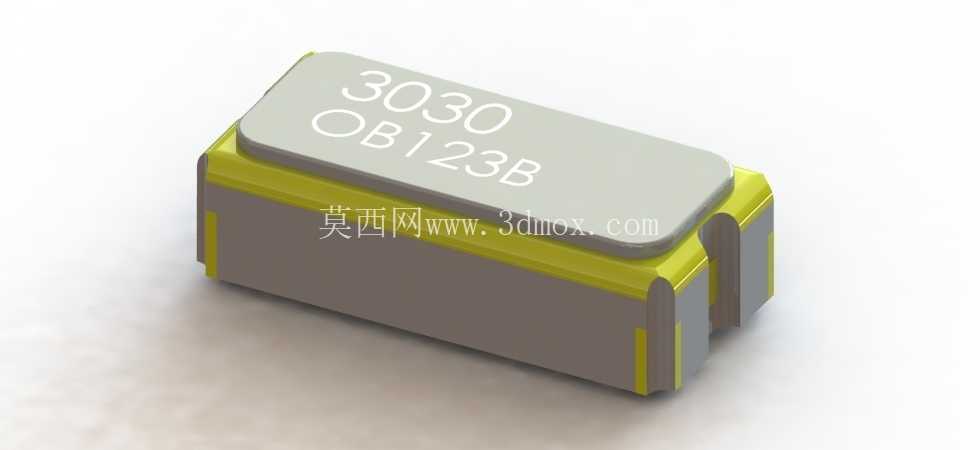

　　封装侧面的黄色部分是高温绝缘封装胶，用来密封陶瓷基座与金属封盖的结合缝隙，隔绝外界水汽、粉尘进入封装内部，保证晶振在温湿度变化较大的工业场景下也能稳定工作，建模时这部分的弧度与厚度都做了还原，能直观看到密封胶的覆盖范围，方便做三防漆涂覆的工艺模拟。外形尺寸上，这款晶振的长宽高为3.2mm×1.5mm×0.9mm，属于小尺寸贴片封装，安装边界需要注意几个细节：首先是焊盘外侧需要预留至少0.3mm的工艺间隙，避免和周边的0402阻容元件发生贴装干涉；其次是封装顶部到上方屏蔽罩或者结构件的距离不能小于0.2mm，因为金属封盖在回流焊过程中会有微小的受热形变，预留不足会导致封盖被压变形，挤压内部晶片；另外两侧焊端的伸出长度是0.25mm，设计焊盘时长度不能小于0.4mm，保证焊锡的爬锡高度符合SMT工艺要求，这些细节在二维datasheet里往往只是标注数值，通过三维模型可以直观看到各个面的实际形态，核对安装边界时更高效。从功能特性对应的结构设计来看，晶振内部的音叉晶片是悬空固定在陶瓷基座的电极上的，所以外部封装的抗形变能力很重要，这款封装的陶瓷基座厚度做了0.4mm，足够支撑日常贴装和使用过程中的外力，不会因为PCB掰板时的应力传递到内部晶片。金属封盖采用圆角矩形设计，没有尖锐的棱角，一方面是避免在贴装吸嘴取料时划伤吸嘴，另一方面也能减少封装边缘的应力集中，跌落时不容易出现封盖脱落的问题。

　　在做整机结构堆叠时，很多结构工程师会把晶振放在PCB的边缘位置，靠近板卡连接接口的地方，这时候就需要考虑晶振的实际高度和外壳形态，避免和接口的金属外壳、连接器的塑胶部分发生干涉，用这个三维模型导入装配体里做干涉检查，比单纯对照二维尺寸要准确很多，能提前发现很多布局上的问题，减少打样后的改板次数。另外在做热仿真分析时，这个模型的封装材质分区也能提供参考，陶瓷基座的导热系数、金属封盖的散热能力、密封胶的隔热特性，都可以对应模型的不同部分赋予材质参数，让仿真结果更贴近实际使用状态，毕竟晶振的频率稳定性和工作温度直接相关，准确的热模型能帮助工程师更好地规划板上的热源布局，避免晶振靠近功率器件导致温度过高，频率漂移超出允许范围。
