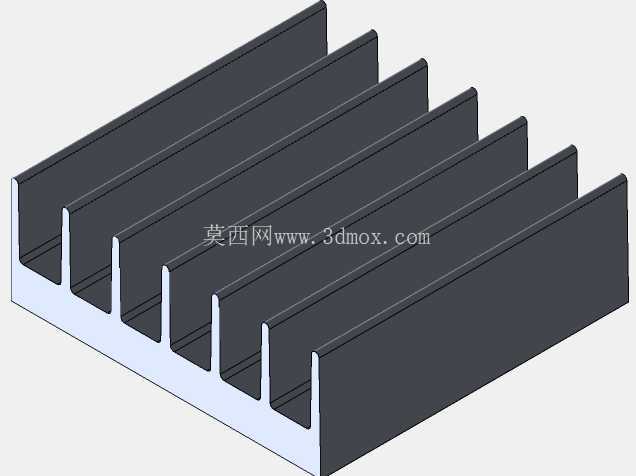

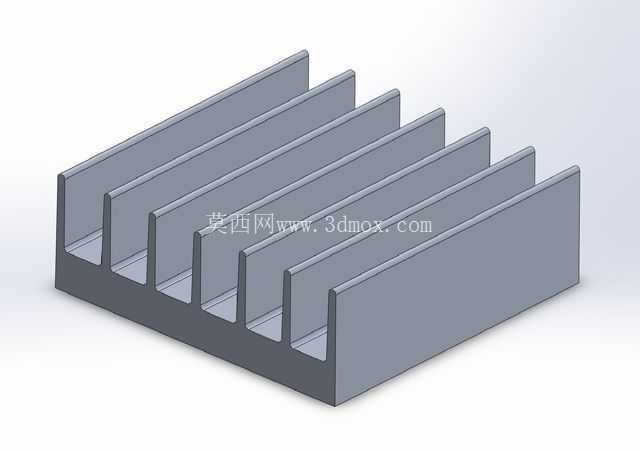

62.7×22规格挤压式铝制散热鳍片结构

　　在小功率工控板卡、嵌入式主控模块、小型电源转换模块这类安装空间局促的发热场景里，散热件的选型往往卡在尺寸边界与散热效率的平衡点上，这款挤压成型的散热结构，正是针对这类紧凑安装场景设计的被动散热方案。从实际安装适配来看，62.7mm的总长度与22mm的总高度，刚好匹配多数半长工业核心板的发热面覆盖范围，底座厚度经过热阻测算优化，既不会因为过薄导致热量横向扩散不足，出现鳍片根部热量堆积的问题，也不会因为底座过厚挤占垂直安装空间，影响周边接插件的插拔操作。鳍片采用等间距平行排布设计，间距经过自然对流工况下的流场校核，在无强制风冷的被动散热条件下，相邻鳍片间的空气受热后可以形成稳定的上升流道，不会因为间距过小产生气流阻滞，也不会因为间距过大浪费有限的散热体积，减少有效换热面积。整个零件采用一体挤压成型工艺，鳍片与底座之间没有焊接、铆接带来的接触热阻，热量从发热器件传递到底座后，可以直接顺着鳍片本体向上传导，全程无额外界面热损，这对于温差本身就不大的小功率被动散热场景来说，对换热效率的提升效果非常明显。

　　从结构设计细节来看，鳍片的壁厚保持均匀一致，既符合铝挤压工艺的成型要求，避免生产过程中出现壁厚不均导致的变形、充型不满问题，也让每一片鳍片的导热能力保持均衡，不会出现局部鳍片温度过高、换热能力闲置的情况。鳍片顶端做了微小的倒角处理，不是尖锐的直角结构，一方面可以避免安装操作时划伤操作人员，另一方面也能减少挤压成型后裁切工序产生的毛刺残留，降低后续表面处理的工艺难度。底座的底面设计为全平面结构，平面度控制在适合贴装导热界面材料的范围内，安装时可以和发热芯片的表面充分贴合，配合导热垫或者导热硅脂使用时，能最大限度降低接触界面的热阻，避免因为接触面不平整出现空气间隙，影响热量传递。

　　在实际设备适配场景中，这类尺寸的散热件常被用在导轨式安装的小型工业通讯模块、机器视觉的小型光源控制器、低压直流驱动模块这类产品上，这类设备通常安装在电气柜内部，没有预留专门的风冷通道，完全依靠自然对流散热，同时设备内部的安装空间非常有限，对散热件的外形尺寸边界有严格要求，既不能超出PCB板的边缘影响导轨安装，也不能过高遮挡周边的接线端子或者状态指示灯。设计过程中，针对这类场景的安装限制，特意将整体轮廓控制在规整的长方体范围内，没有向外突出的安装耳或者异形结构，用户可以根据自身的PCB固定孔位，灵活选择背胶粘贴、卡簧固定或者导热胶粘接的方式安装，不需要额外预留复杂的固定结构空间。从换热能力匹配来看，这款散热结构的有效换热面积经过测算，可以满足持续热功耗在5-8W区间的发热器件散热需求，在环境温度40℃的常规电气柜工况下，可以将发热器件的表面温度控制在元器件允许的工作温度范围内，避免因为过热触发器件降频或者过热保护。很多结构工程师在做紧凑设备的散热设计时，往往会优先选择这类标准挤压型材的散热件，不需要单独开模定制，只要匹配对应的尺寸规格就可以直接选用，既能缩短产品的研发周期，也能降低后续批量生产的物料成本。

　　相比带风扇的主动散热方案，这种一体挤压的被动散热件没有运动部件，不存在风扇轴承磨损、积灰停转的可靠性问题，在长期无人值守的工业现场使用时，维护成本几乎为零，也不会产生风扇运转的振动和噪音，适合对振动、噪音有要求的应用场景。鳍片的排布方向在实际安装时可以根据设备内部的气流走向调整，顺着热空气上升的方向安装时，对流换热的效率会进一步提升，如果设备内部存在其他元件带动的微弱空气流动，平行排布的鳍片也不会对气流产生过大的阻挡，反而可以引导气流顺着鳍片间隙流动，带走更多热量。
