DIN94标准规格可配置开口销结构

　　在各类机械装配、液压管路连接、阀门组件锁紧、仪表装调的现场，开口销是最不起眼却直接决定连接可靠性的基础防松零件，但凡涉及销轴铰接、螺母防退、杆件限位的部位，几乎都能见到这类零件的身影。不同于定制化的锁紧件，DIN94开口销是经过工业场景长期验证的标准件，从重型工程机械的臂架铰接点，到小型气动元件的活塞杆限位，再到减压阀这类流体控制阀门的阀杆定位、调节螺母锁止，都需要依靠它来避免螺纹连接受振动、冲击后出现松脱位移，防止设备运行中出现连接件脱落、介质泄漏、动作失效的故障。

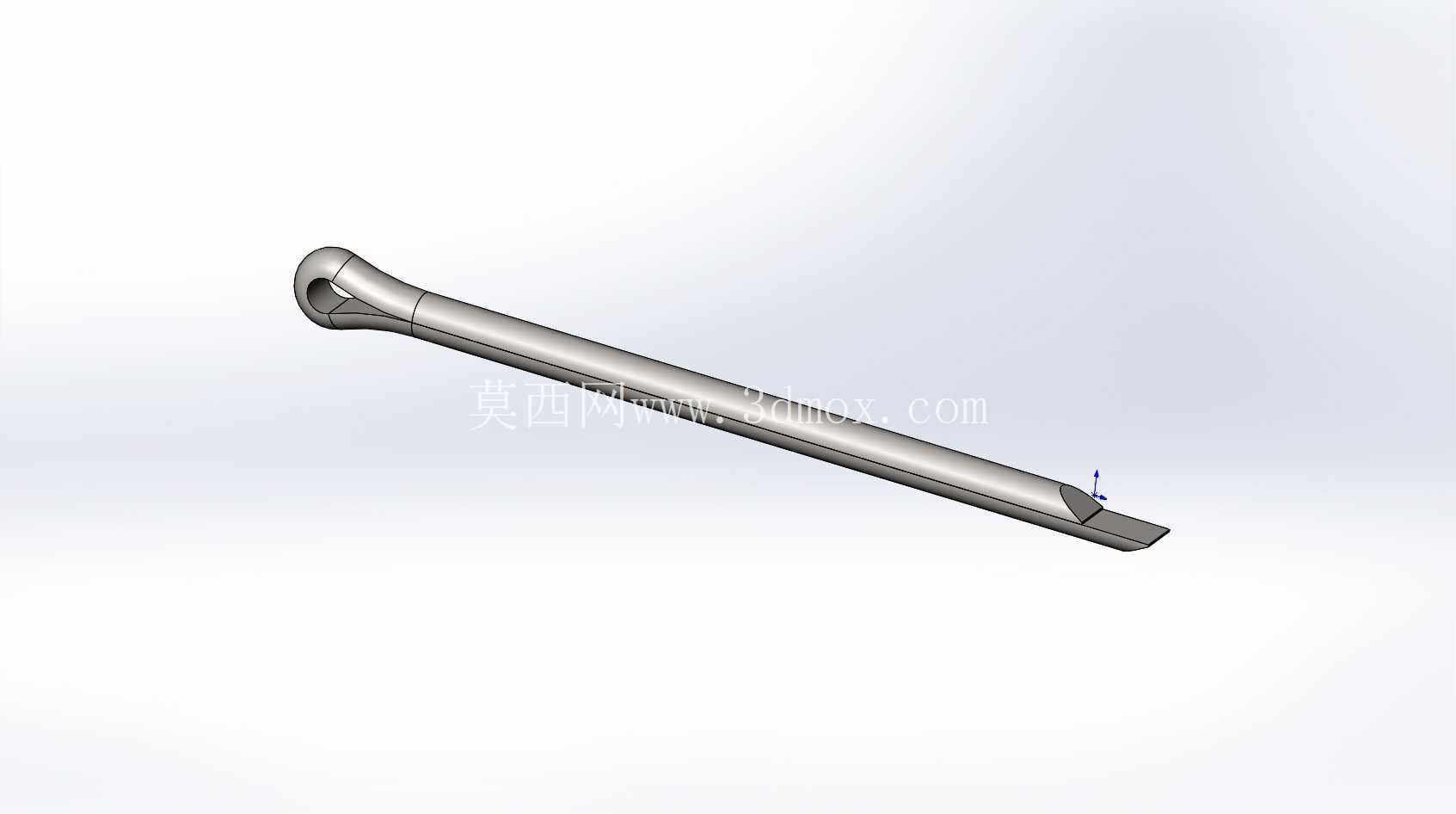

　　这次完成的参数化可配置开口销结构，覆盖了工程场景中最常用的几个公称直径规格，包含1mm、1.2mm、1.6mm、2mm、2.5mm、3.2mm这几个常规尺寸，建模时没有采用逐个规格单独绘制的方式，而是通过全局变量关联了不同直径对应的头部环孔尺寸、销杆长度、尾部开缝长度、倒角参数，切换规格时只需要修改对应直径的驱动参数，整个模型就能自动更新到对应标准尺寸，不需要重复绘制草图、调整特征，能大幅提升不同项目选型时的建模效率。

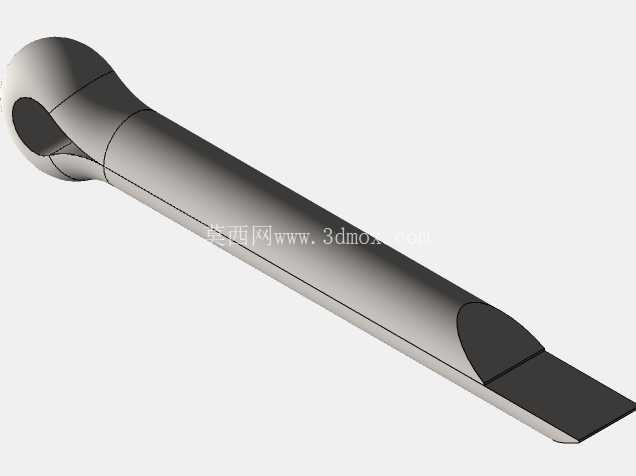

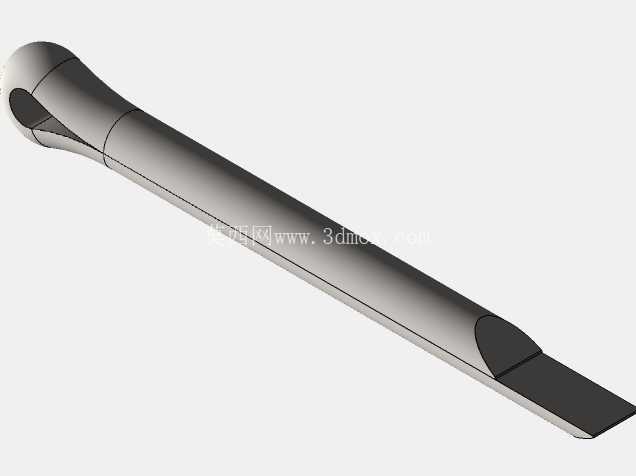

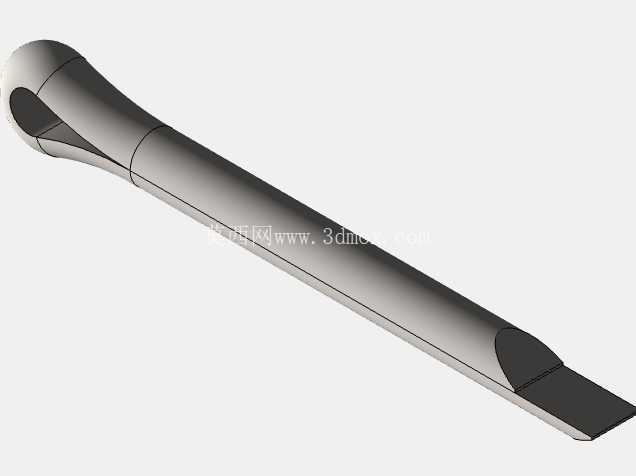

　　从结构设计逻辑来看，这类开口销的头部采用了闭环卷制的环形结构，安装时可以用尖嘴钳夹住头部环孔施力，将销杆穿过预制的销轴径向孔或者螺母槽口，尾部穿出后需要将两个分叉支脚向相反方向掰开，分别贴紧在被连接件的端面，这样就能形成可靠的轴向限位，不会因为设备运行中的振动从孔中滑出。建模时特意还原了头部卷合处的贴合缝隙，以及销杆尾部的斜切导向结构——这个斜切角不是随意添加的，实际安装时斜切面可以起到导向作用，让销杆更顺畅地穿过孔径公差范围内的安装孔，避免销杆端部的毛刺刮伤孔壁，也能减少安装时的敲击力度，保护被连接件的表面精度。

　　考虑到实际装配的边界要求，建模时严格遵循了DIN94标准的尺寸公差要求：不同直径对应的销杆长度覆盖了常规装配需要的规格范围，头部环孔的内径略大于销杆直径，既保证自身卷制的结构强度，也能在需要拆卸时方便用细冲子顶出销体；尾部开缝的长度控制在合理范围，掰开支脚时不会因为开缝过长导致销杆根部断裂，也不会因为开缝过短导致支脚难以掰开、无法形成足够的限位角度。在阀门类产品的应用场景中，比如减压阀的调节机构锁紧，开口销需要穿过调节螺杆的径向孔，尾部掰开后贴紧调节螺母的侧面，这样即使阀门在介质压力波动、管道振动的环境下长期工作，调节螺母也不会出现转动，保证预设的压力值不会发生偏移；而在铰接部位使用时，开口销穿过销轴的径向孔后，支脚掰开贴在铰接耳板的外侧，能防止销轴从铰接孔中轴向窜出，保证铰接结构的运动连贯性。

　　建模过程中也考虑了不同场景的使用细节：销杆的整体直线度控制在标准允许的范围内，避免穿装时出现卡滞；头部与销杆的过渡位置做了微小的圆角处理，减少应力集中，避免安装敲击时头部出现开裂；尾部的两个支脚厚度均匀，掰开时受力一致，不会出现一侧支脚断裂的情况。对于其他未直接配置的直径规格，这套模型的参数逻辑完全可以复用，只需要按照标准中的尺寸对应关系，补充对应直径下的各段尺寸参数，就能快速生成对应规格的模型，不需要重构特征树，对于经常需要调用标准件的结构设计人员来说，能减少大量重复建模的时间，也能避免手动建模时出现的尺寸偏差，保证装配时标准件与安装孔、连接部位的尺寸匹配度，减少装配现场的修配工作量。

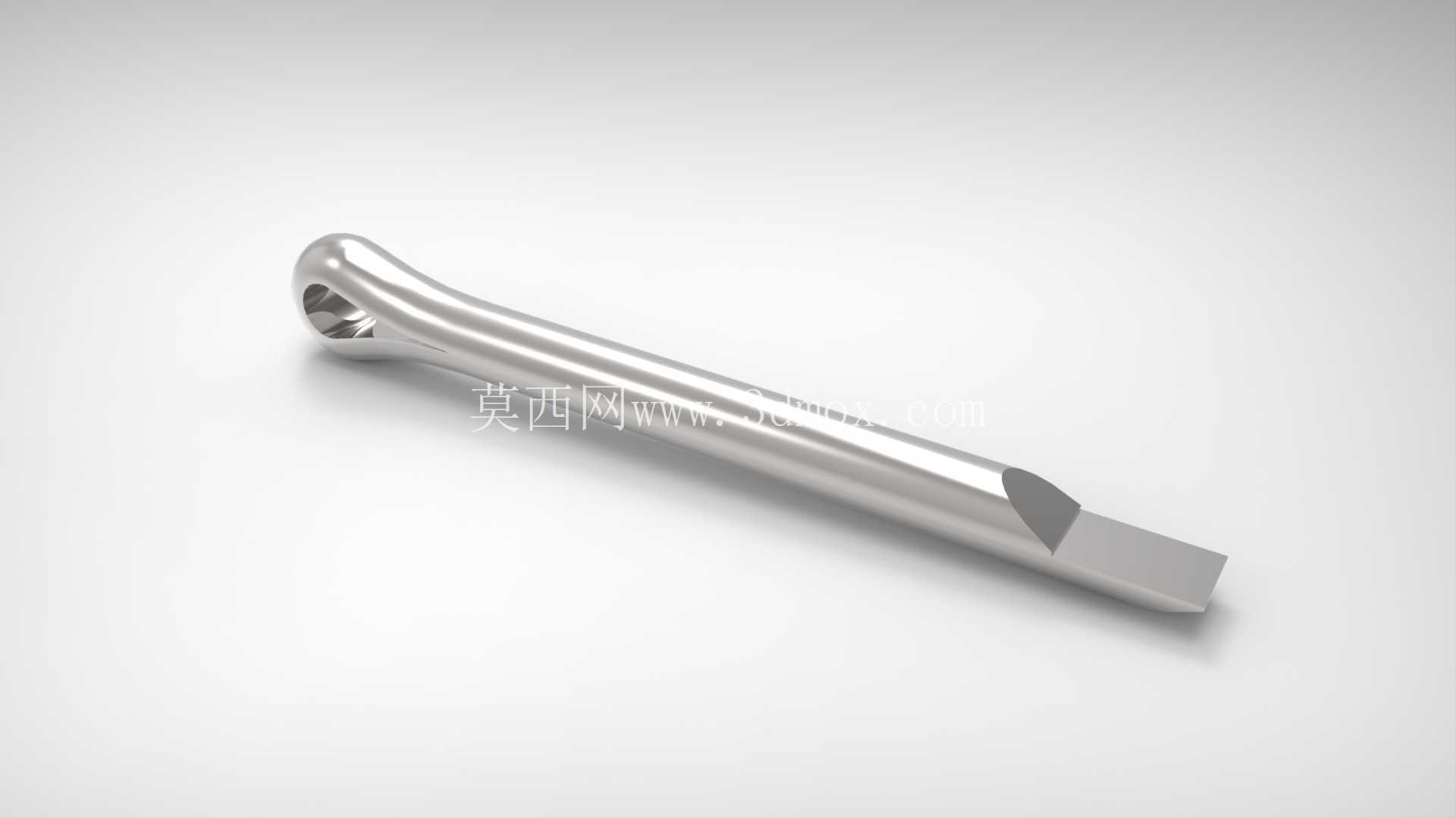

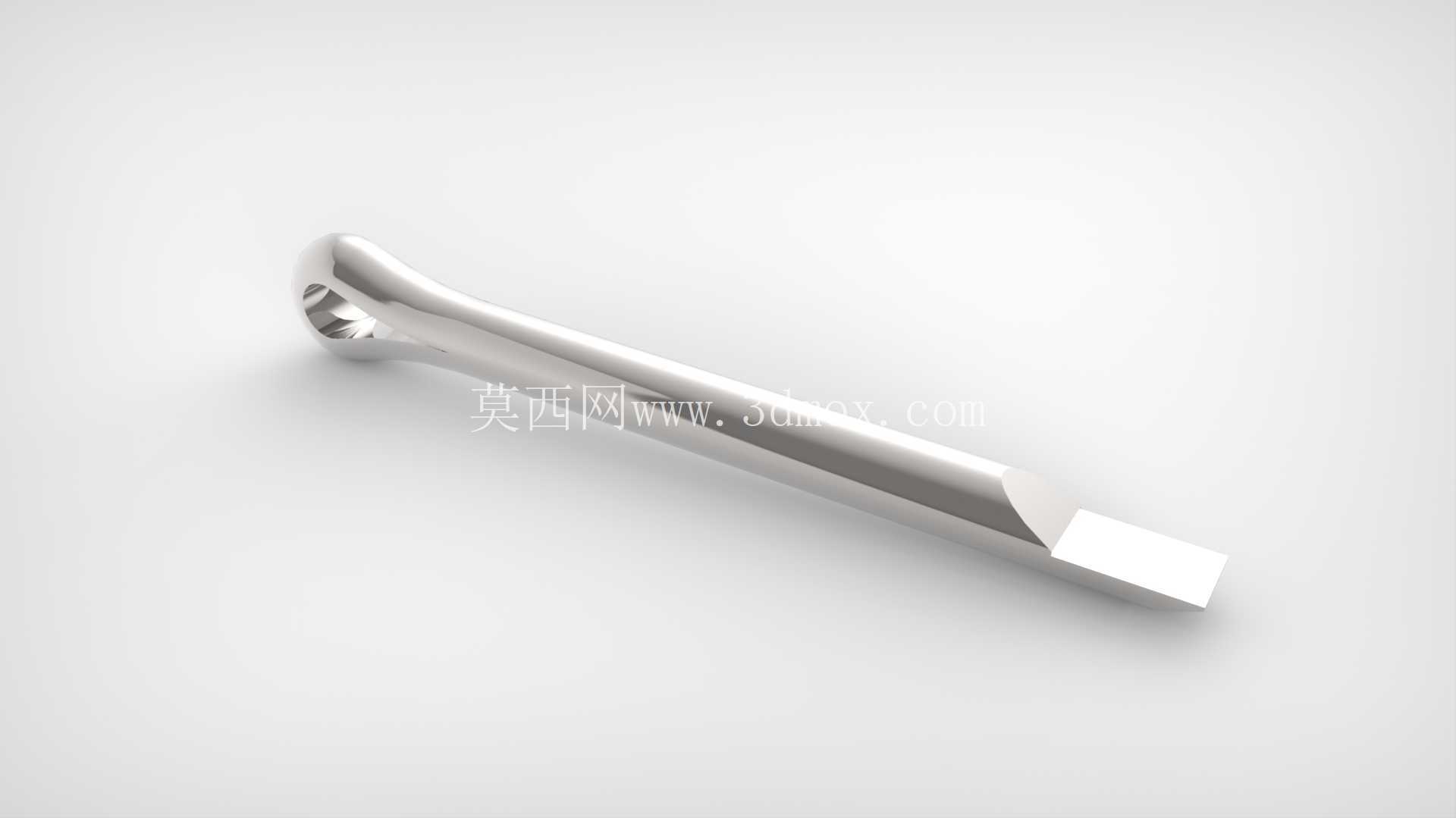

　　实际工程应用中，开口销的选用往往需要根据被连接件的孔径、需要承受的轴向窜动力、安装空间的大小来确定规格，这套参数化模型可以在设计阶段快速调整尺寸，匹配不同的安装边界：比如安装空间狭窄的部位，可以选择对应直径下较短的长度规格，避免销体尾部过长与周边运动部件发生干涉；而振动冲击较大的重载部位，可以选择直径更大的规格，保证足够的抗剪切强度。模型的细节还原也兼顾了渲染和工程出图的需求，头部卷制的合模线、尾部斜切的刃口、销杆表面的冷拔纹理都做了对应处理，不管是用于装配示意图的渲染，还是用于生成工程图的明细栏、尺寸标注，都能直接调用，不需要额外做细节修整。
