滚压成型钣金机械中心框架结构设计

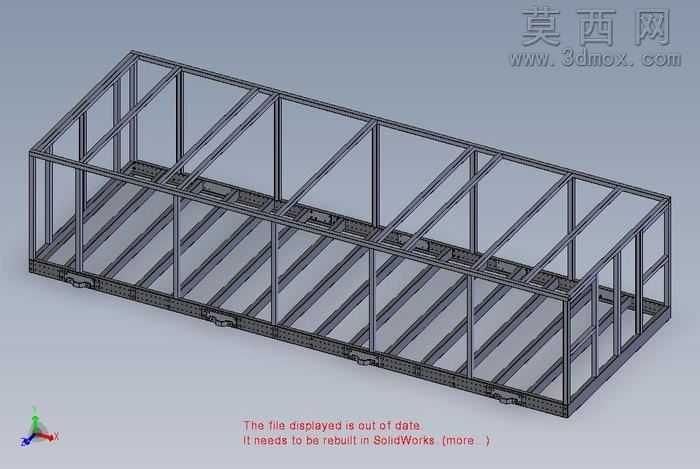

本作品为滚压成型工艺打造的机械中心存储框架三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一根滚压成型的钣金型材进行了独立的实体特征绘制，严格还原滚压钣金件的截面形态、折弯弧度与安装孔位排布，确保每一个构件的尺寸精度符合实际加工的公差要求。模型渲染阶段采用哑光金属材质模拟冷轧钢板的表面质感，对框架的棱边做了细微的倒角光影处理，清晰呈现出型材拼接处的结构层次，同时通过半透明辅助视角展示框架内部的支撑排布逻辑，直观呈现整体的空间布局。从结构设计来看，该框架摒弃了传统存储框架常用的焊接拼接方案，全部构件均采用滚压工艺一次成型的钣金件，所有连接点位均预留标准螺栓安装位，装配全程无需焊接作业，既避免了焊接带来的热变形问题，也大幅提升了现场组装的效率，只要前期孔位设计匹配，组装完成后即可达到稳定的结构强度。框架整体采用长条形笼式结构，底部设置多根横向承载梁，均匀分布受力点位，侧围采用竖向与斜向结合的型材排布，在控制整体重量的前提下提升框架的抗扭与抗侧倾能力，底部预留的安装位可适配脚轮或固定支脚，满足不同场景下的使用需求。设计思路上，该框架参考了传统机械中心存储模块的功能需求，但在工艺路径上做了优化升级，将原本需要焊接拼接的多组件替换为标准化滚压型材，所有部件均可通过螺栓完成紧固连接，既降低了生产过程中的焊接工艺成本，也方便后期的拆解运输与维护更换，当局部构件出现损坏时无需整体报废，仅需替换对应型材即可完成修复，同时标准化的型材设计也方便拓展框架的尺寸规格，可根据实际存储需求灵活调整长度、宽度参数，适配不同规格的机械部件存储需求。建模过程中还对每一个螺栓连接点位做了装配干涉检查，确保所有构件在组装时不会出现孔位错位、构件碰撞的问题，模型中预留的装配基准面可直接导出工程图纸用于生产下料，具备较高的实际生产参考价值。
