剪式结构平衡演示装置创意设计

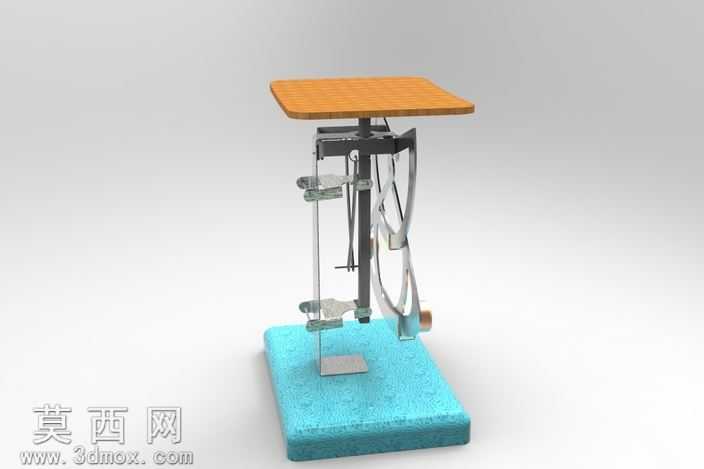

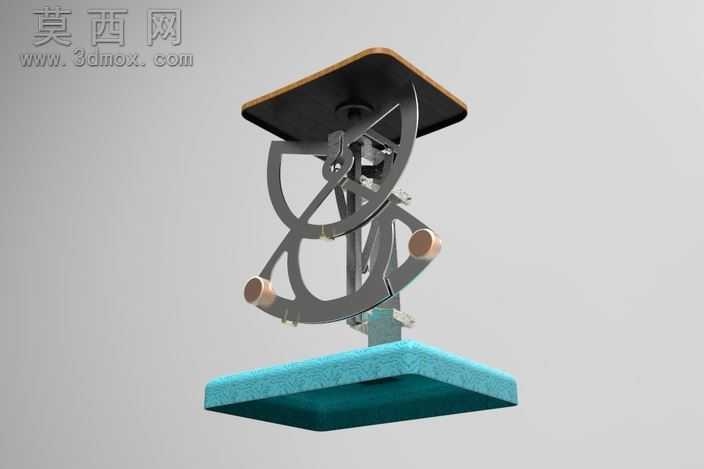

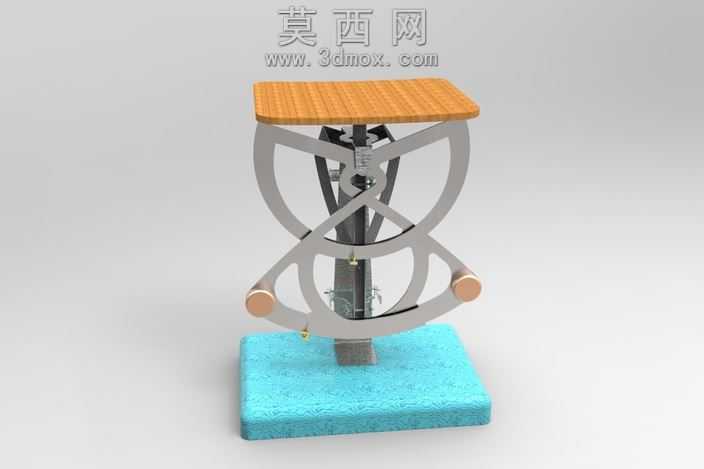

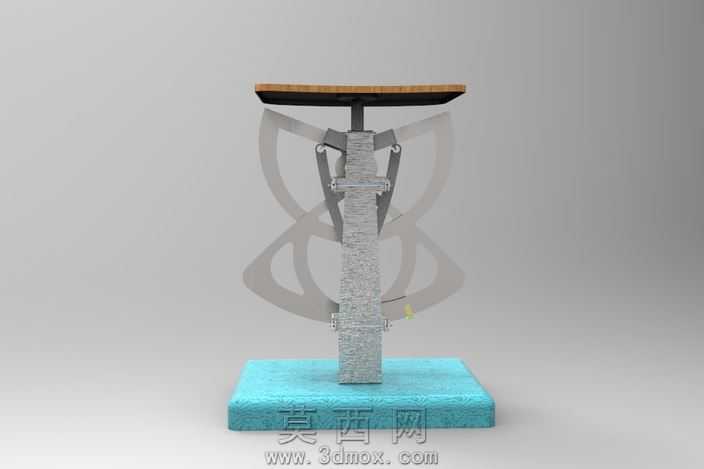

本作品为一款剪式结构的平衡演示装置，采用Pro/Engineer Wildfire5.0完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，对每一处铰接点位、运动限位结构都做了精准的尺寸约束，确保后续运动仿真时结构运动逻辑符合真实物理规则。模型渲染阶段采用写实材质方案：顶部承载平台赋予浅橡木纹理材质，还原实木台面的自然木纹质感与哑光漫反射效果；中部剪式铰接的金属构件采用哑光银灰色金属材质，模拟冷轧钢构件的细腻金属质感，边缘做轻微倒角处理避免生硬棱角；两侧平衡配重块采用玫瑰金铜质材质，与银灰色主体形成柔和的色彩对比，提升视觉层次感；底部基座采用亮蓝色磨砂树脂材质，模拟防滑配重底座的粗糙肌理，同时鲜亮的底色能够突出上部金属结构的轮廓。结构设计上采用经典剪式铰接连杆机构，中部设置竖向导向立柱约束剪式结构的运动轨迹，避免横向偏移，两侧对称布置的铜质配重块通过铰接点与剪臂末端连接，依靠重力与杠杆力矩平衡实现台面的水平稳定，当上部台面承受载荷时，剪臂会沿导向柱小幅开合，两侧配重同步摆动调整力矩，始终维持台面的水平状态，直观演示剪式机构的力传导特性与重力平衡原理。设计思路上主打趣味力学演示与桌面装饰属性，整体结构无冗余零件，所有铰接处都预留了合理的装配间隙，既满足3D打印实物制作的公差要求，也能够清晰展示剪式机构的运动逻辑，将抽象的杠杆平衡、力矩平衡原理转化为可视化的可动装置，既可以作为机械原理教学的演示教具，也可作为兼具科技感与趣味性的桌面创意摆件。
