Wirgart赛车GE喷气发动机轻量化支架

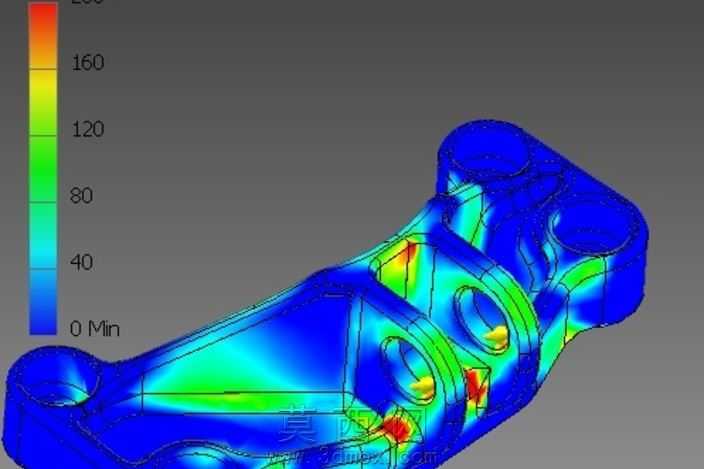

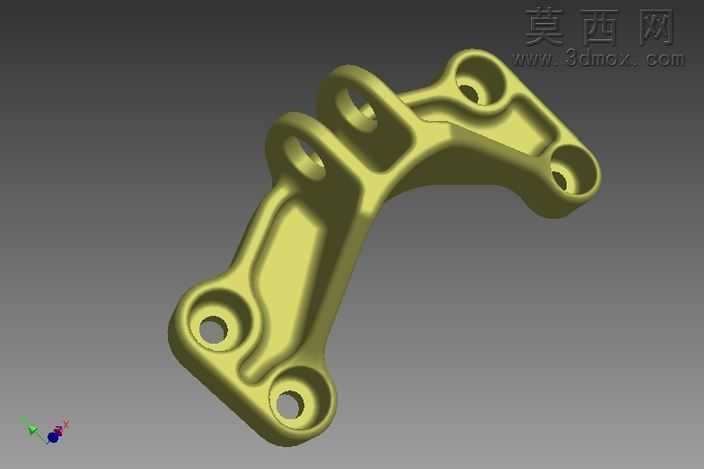

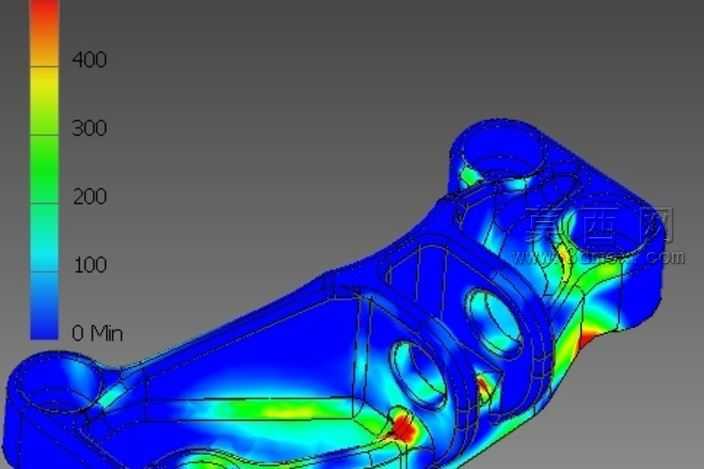

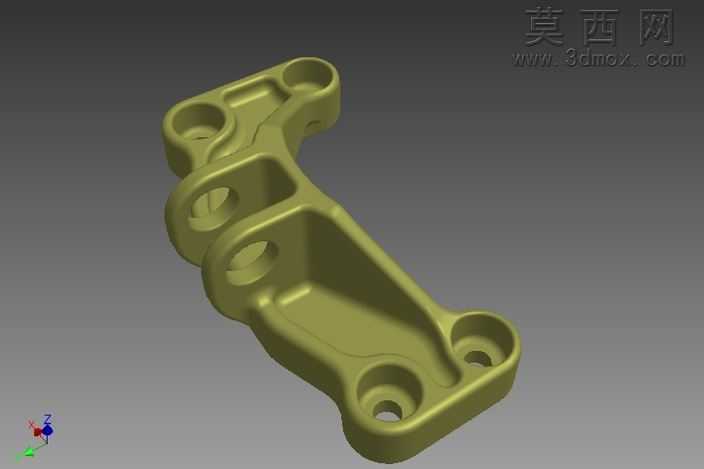

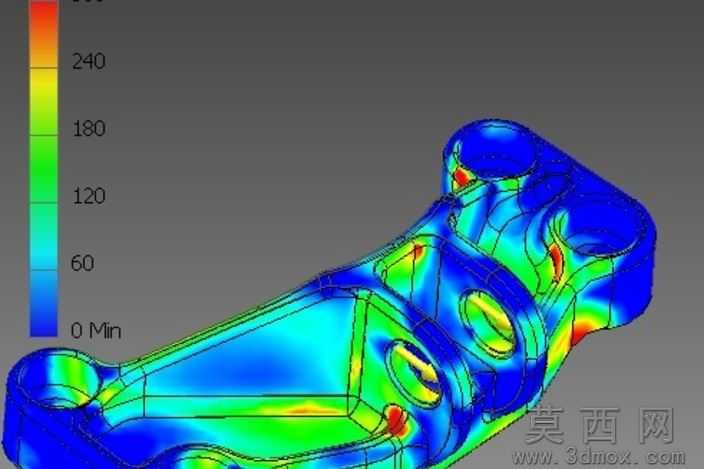

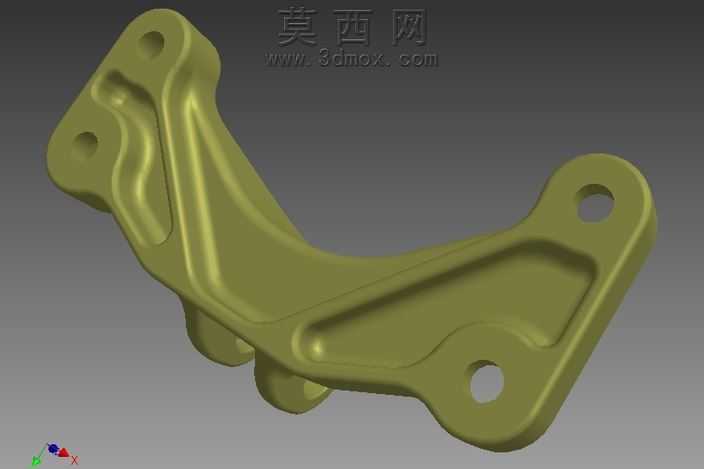

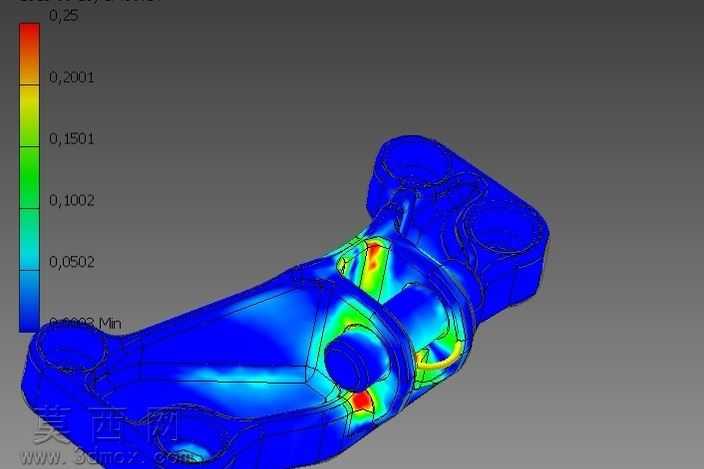

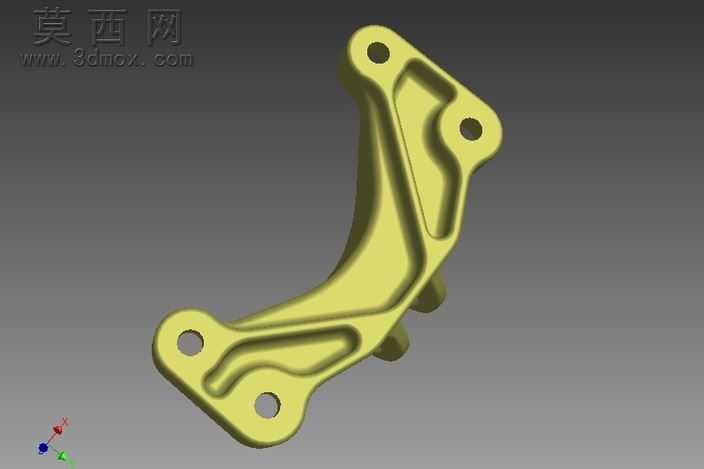

本作品为适配Wirgart赛车打造的GE喷气发动机安装支架，整体采用一体化三维建模完成，建模过程中以结构力学性能为核心导向，在保障安装定位精度、结构承载强度的前提下完成极致轻量化设计。建模阶段首先梳理喷气发动机与赛车车架的安装对接点位，确定支架两端共四处螺栓安装孔的坐标参数，匹配发动机侧两处铰接定位座的同轴度公差要求，通过参数化建模逐步搭建支架的主体轮廓：主体采用变截面弧形承力梁结构，沿载荷传递路径优化壁厚分布，在铰接座、安装孔等应力集中区域做加厚圆角过渡处理，非承力区域则通过挖槽、减薄的方式去除冗余材料，最终实现支架整体重量较原支架降低66%，重量削减幅度超过原支架的一半。材质表现上模拟航空级高强度锻造铝合金的质感，渲染时采用哑光军绿色金属漆面效果，清晰呈现支架表面的加强筋走向、安装孔倒角、铰接座配合面的细节结构，所有棱边均做符合机加工工艺的圆角处理，避免尖锐应力集中点。结构设计上，支架一端设置四处带沉台的螺栓安装孔，用于与赛车车架承力结构刚性连接，沉台设计可保障螺栓安装后端面齐平，避免突出结构干涉周边管线布置；另一端设置两处同轴铰接安装座，用于与GE喷气发动机的安装吊耳配合，铰接座内预留轴承安装位，可缓冲发动机运行过程中的振动载荷，支架中部的纵向加强筋沿主承力方向布置，既提升整体抗扭、抗弯刚度，又不会额外增加过多重量。设计思路围绕赛车竞速场景的核心需求展开，在满足发动机安装固定、振动缓冲、载荷传递的核心功能基础上，最大化降低非簧载质量，优化整车重量分配，干净流畅的外观结构也可减少赛车行驶过程中的空气阻力，适配喷气式赛车的高速行驶工况，所有结构特征均符合精密机加工的工艺要求，可直接用于后续的样件加工与实车装配验证。
