Derbi赛车铝制缸盖散热接头螺栓设计

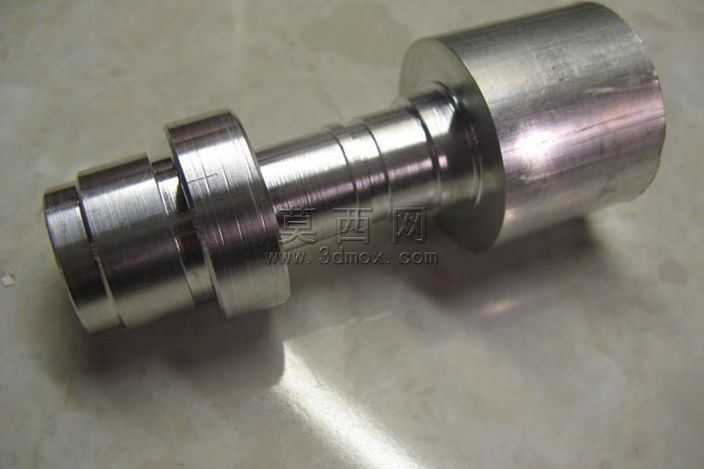

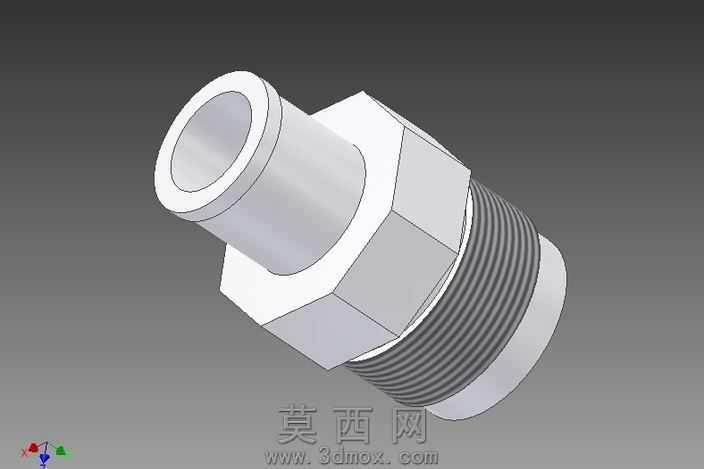

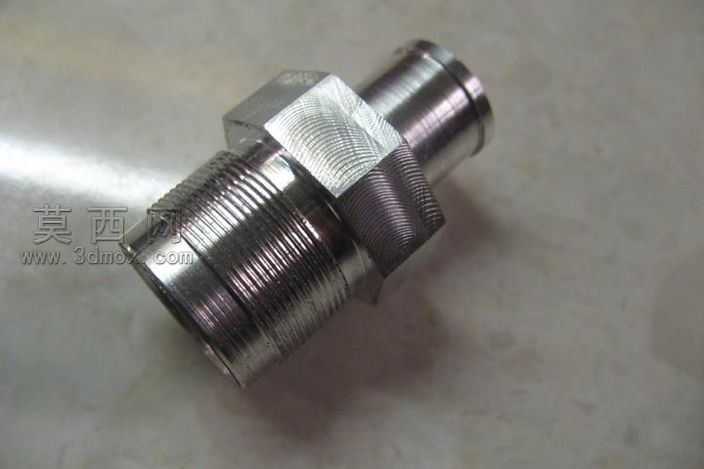

该零件为适配Derbi赛车缸盖改装需求设计的铝制接头螺栓，建模阶段采用参数化特征构建逻辑，首先以回转特征生成主体同轴基础结构：一端为光滑圆柱插管段，用于对接售后改装散热器软管，建模时严格控制插管段外径公差与端部倒角参数，保证软管装配后的密封性与插拔顺畅度；中部为标准六角拧动结构，建模时精准匹配通用扳手的对边尺寸，六角与上下段的过渡处添加圆角特征，避免拧动时应力集中导致的棱角崩裂；另一端为外螺纹连接段，螺纹特征按照缸盖原有安装螺孔的规格生成，保证与原厂缸盖螺孔的旋合匹配度，螺纹收尾处设计退刀结构，确保螺栓可以完全拧入到位。材质设定为6061铝合金，渲染时赋予亚光银白金属质感，添加轻微的金属颗粒纹理与环境反射效果，还原铝制机加工零件的真实表面状态，同时通过光影渲染突出六角面的棱边、螺纹的牙型轮廓与插管段的光滑内壁，清晰展现各部分结构细节。设计思路围绕改装场景的双重功能需求展开：一方面保留螺栓原有的缸盖封堵紧固功能，螺纹段的长度、牙距完全匹配原厂缸盖安装位，无需对缸盖进行二次加工即可直接替换原厂螺栓；另一方面集成散热管路接头功能，插管段的尺寸适配通用改装散热器软管规格，替换原厂螺栓后可直接外接散热管路，拓展缸盖的散热回路，铝制材质本身具备优异的导热性能，可辅助缸盖热量传递，同时相比钢制零件重量更轻，符合赛车改装的轻量化需求。建模过程中对各段的同轴度进行了严格约束，避免装配后出现管路偏斜、密封失效的问题，所有过渡圆角均按照机加工工艺要求设计，确保零件可通过常规数控车削、铣削工艺加工成型，无需特殊工艺即可实现量产适配。
