明纬金升阳快充电源集成外壳结构设计

　　这款集成式快充电源外壳，主要面向桌面电子设备供电、开放式硬件平台外接供电、小型便携测试设备供电这类场景设计，解决了零散电源模块接线杂乱、散热无保障、接口外露易误触的实际工程问题。日常做硬件调试、小型桌面设备改装的时候，经常会遇到明纬或者金升阳的EPP-200-12电源模块裸放的情况，接线端子裸露容易短路，模块本身自带的散热能力有限，满负载运行时温度偏高，而且要扩展快充输出、显卡外接供电的时候，飞线既不美观也存在拉扯脱落的风险，这个外壳就是针对这些实际使用中的痛点做的集成化设计。

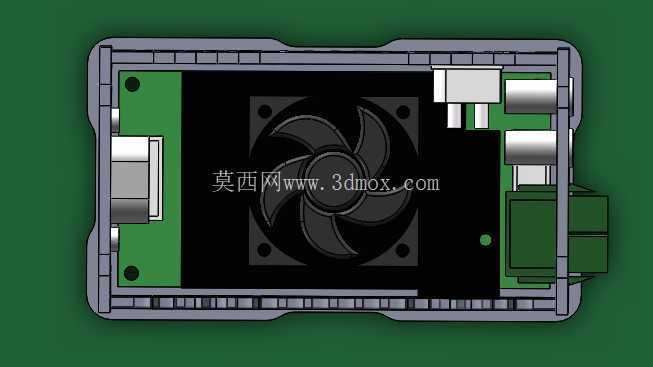

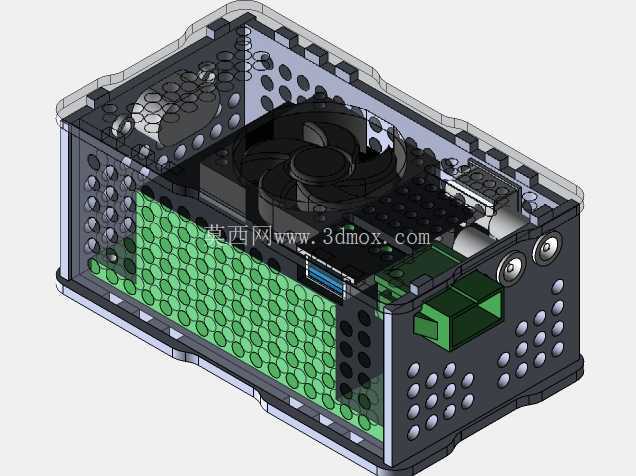

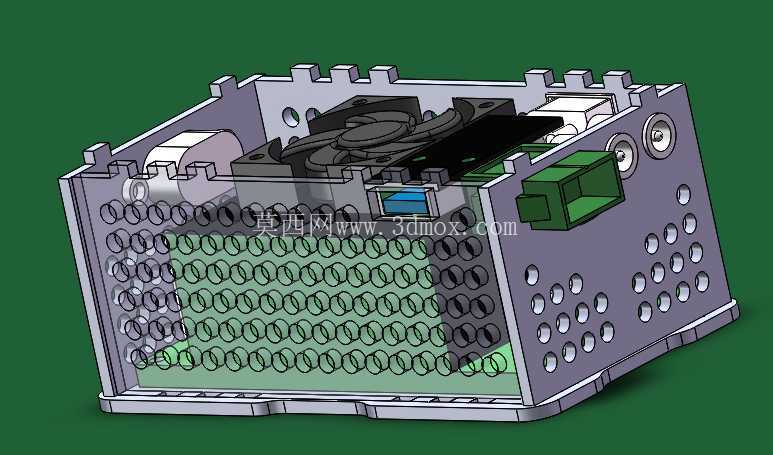

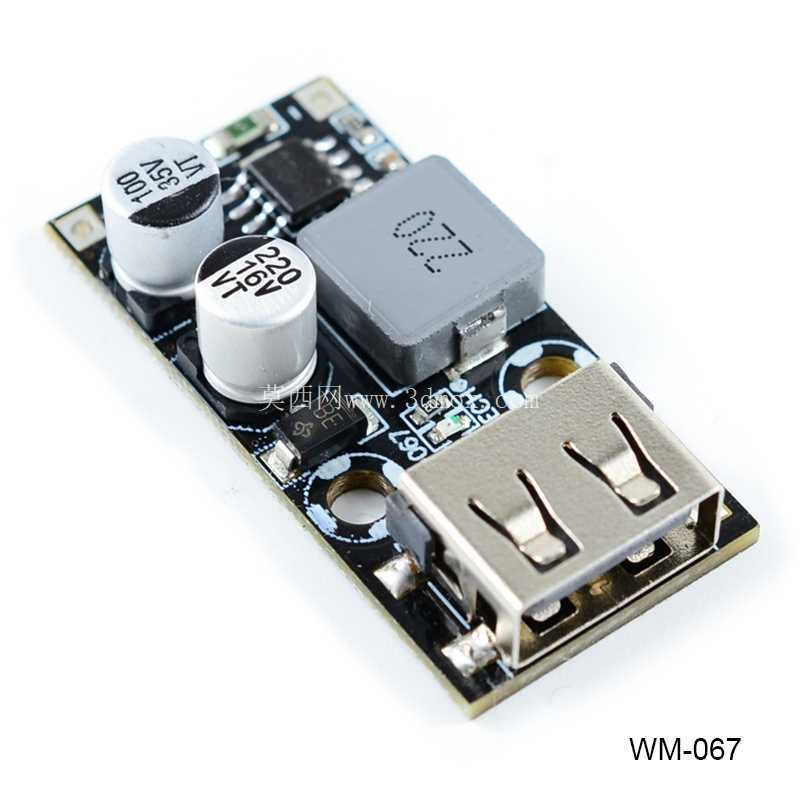

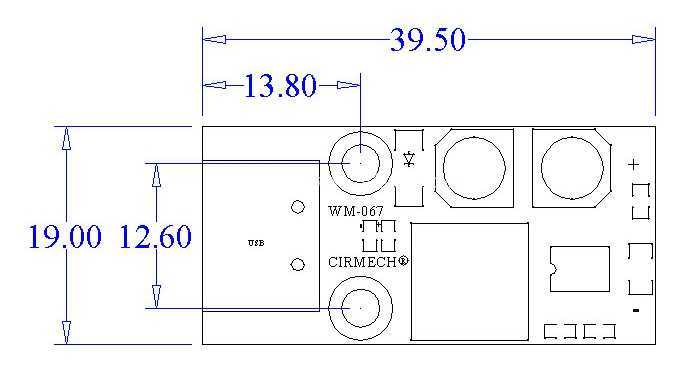

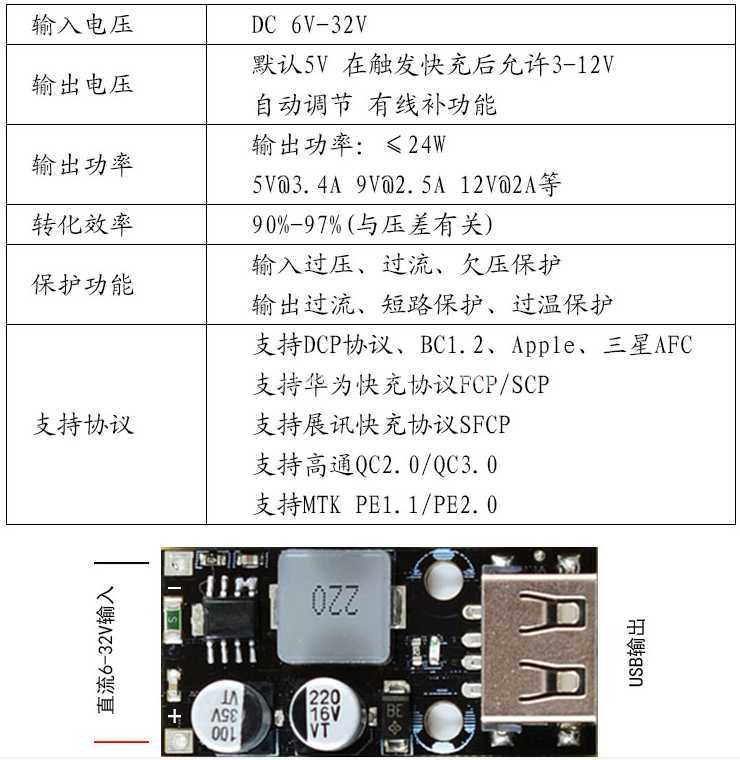

　　从功能布局上看，壳体内部预留了标准EPP-200-12电源模块的安装位，不需要额外改动模块本身的固定孔位，直接沿用模块自带的安装点做固定柱，装配的时候不需要额外打孔做适配，降低改装的加工门槛。壳体侧面预留了两个DC5525规格的直流输出接口位，还有一个标准USB快充输出口，能够直接给路由器、小型开发板、桌面外设这类常规DC供电设备供电，同时集成的全协议快充模块可以直接给手机、平板这类消费电子设备快充，不需要额外外接充电头。另外专门预留了显卡GPU8P供电母头的安装位，这个接口的设置主要是针对开放式测试机箱、外置显卡扩展坞的使用场景，不用额外从电源模块飞线接8P供电端子，接口直接固定在壳体面板上，插拔的时候不会拉扯内部接线，可靠性比飞线高很多。

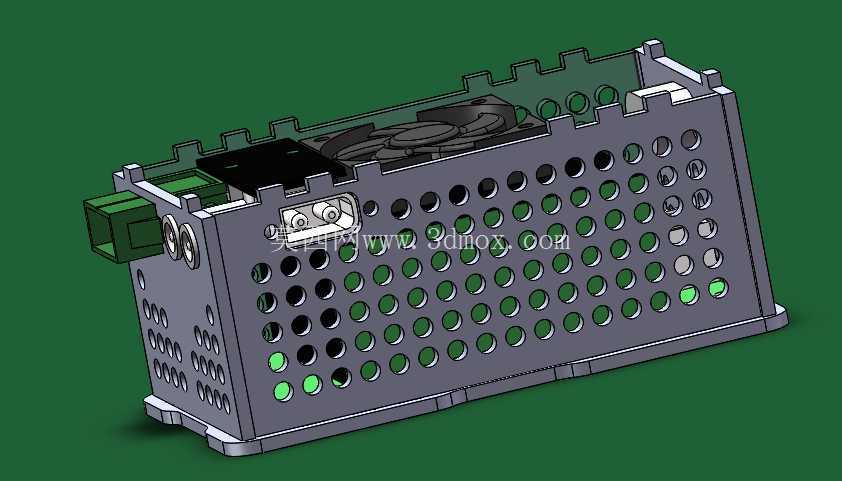

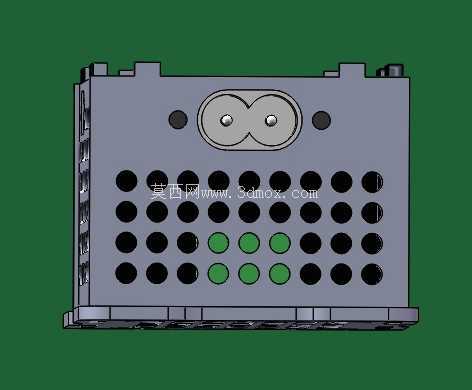

　　散热设计上，壳体对应电源模块发热区域的位置做了密集的冲孔网孔结构，同时预留了4010规格轴流风扇的安装位，风扇直接对准电源模块的主发热区和快充模块的功率器件位置，形成定向的散热风道，满负载输出的时候，气流可以直接带走功率管、变压器位置的热量，避免模块因为过热触发降频或者保护。壳体的输入侧直接预留了8字220V交流输入口的安装位，不用额外剪开电源线做固定，标准的8字座直接卡装在壳体面板上，符合常规用电设备的安全规范，避免电源线拉扯导致的内部接线松脱。

　　设计的时候专门考虑了安装边界的问题，壳体内部预留了2.7mm的安全间隙，不管是选用透明亚克力板材做壳体还是选用薄金属板材加工，内部的元器件和壳体壁之间都有足够的安全爬电距离，不会因为板材厚度公差导致元器件贴到壳体上引发安全问题。除了适配明纬EPP系列的电源模块，内部的安装空间也兼容常规尺寸的DC-ATX电源模块，要是需要给小型ITX机箱做外置供电，也可以直接替换内部的电源模块，不用重新更换外壳，适配性比较灵活。

　　接线部分的设计做了分层理线的预留空间，交流输入线、直流输出线、快充模块的信号线都有对应的走线槽位，不会出现内部接线杂乱挤压风扇、挡住散热孔的情况，装配的时候可以顺着预留的卡位固定线材，既方便装配，也避免长期使用中线材磨损导致的短路风险。壳体的边角做了圆弧过渡处理，日常桌面摆放的时候不会刮伤桌面，也避免尖锐边角磕碰伤人。面板上的接口位置都做了沉台设计，接口安装之后和面板表面齐平，不会出现接口突出面板容易被碰撞损坏的问题。

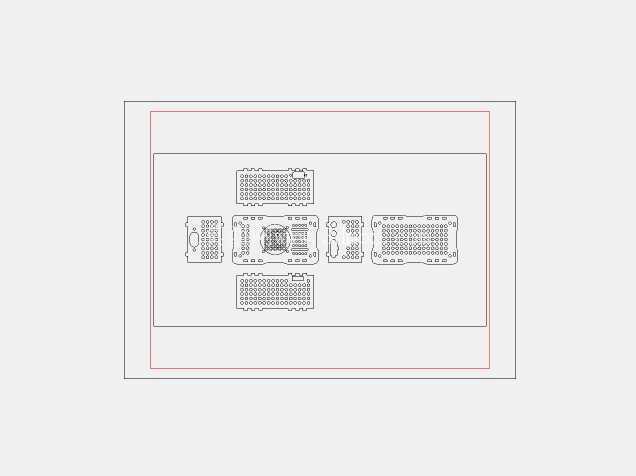

　　考虑到个人加工的便利性，整个壳体的拆分件都是规则的平板结构，不管是用激光切割亚克力板还是薄铝板，都不需要复杂的折弯或者曲面加工，个人爱好者也可以根据图纸自行切割加工，不需要开模，小批量制作的成本很低。壳体上的固定孔位都做了沉孔设计，装配之后螺丝头不会突出壳体表面，摆放的时候更平稳，也不会刮花放置的台面。散热孔的孔径做了统一的规格，既保证通风面积，也能避免细小的金属杂物掉落到壳体内部引发短路，孔位的排布刚好对应内部发热器件的位置，不会出现无效开孔影响壳体结构强度的问题。
