商用嵌入式双头燃气灶结构设计方案

　　这套结构方案针对餐饮后厨的高频使用场景做了定向优化，区别于家用灶具的轻量化设计，整体承重边框采用加厚冷轧钢折弯成型，边框折边预留3mm的密封胶条嵌装槽，安装时可与橱柜台面开孔边缘紧密贴合，避免后厨清洁时的污水、残渣渗入柜体内部，适配多数商用不锈钢橱柜的标准开孔尺寸，左右方向安装边界控制在720mm至750mm区间，前后方向预留400mm至420mm的安装深度，台面嵌入后突出高度不超过8mm，不会阻碍后厨操作时的锅具平移挪动。

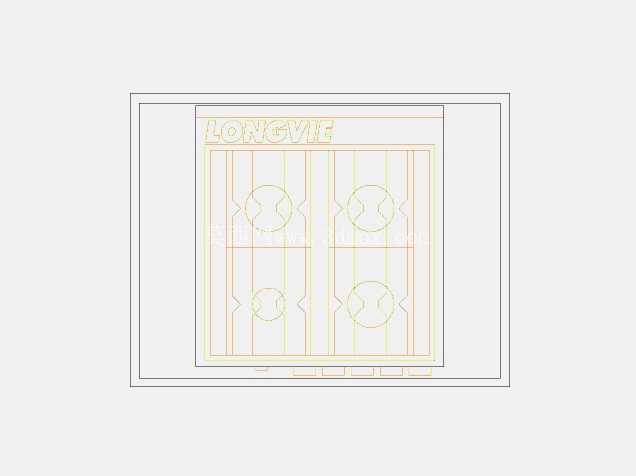

　　两个炉头采用对称式布局，中心间距设置为380mm，可同时容纳直径40cm的商用炒锅与28cm的汤锅并行操作，不会出现锅具干涉碰撞的问题，炉头周围的盛液盘采用一体拉伸成型结构，边缘做15度的斜坡导流设计，溢出的汤汁会顺着斜坡汇集到盘体中部的排污口，日常清洁时无需拆卸整个炉头，直接擦拭即可完成残渣清理。供气通路采用独立分支设计，每个炉头对应单独的进气控制阀与喷嘴组，可分别适配天然气、液化石油气两种气源的改装需求，阀体安装位置设置在灶具前侧下方，距离台面边缘120mm，操作人员站在灶前无需探身即可完成火力调节，旋钮的旋转阻尼设置为1.5N·m，避免后厨操作时误碰导致火力突变。

　　点火针与熄火保护探头的安装位置距离炉头火孔8mm，既可以保证点火时的电弧精准引燃火孔出气，也能在意外熄火时10秒内切断气源，符合商用厨电的安全规范要求。底部的承托支架采用十字形加强筋结构，四个支撑脚高度可调，调节范围为0至20mm，可适配不平整的后厨台面安装，保证灶具整体处于水平状态，避免锅具放置时出现倾斜滑锅的问题。炉架采用铸铁材质一体铸造，表面做高温搪瓷处理，防滑齿的高度设置为5mm，可适配平底锅、圆底炒锅等不同底部形态的锅具，炉架与盛液盘的定位采用卡槽式结构，无需额外紧固件固定，日常维护时可直接取下清洁。

　　整个结构的走线与走管全部隐藏在底部的封闭式线槽内，线槽与灶具底板采用卡扣式连接，检修时无需完全拆解灶具，仅需打开线槽盖板即可完成线路与管路的检查更换。设计过程中针对后厨高温高湿的使用环境，所有金属连接件均做了镀锌防锈处理，与燃气接触的密封件全部采用耐油丁腈橡胶材质，可长期接触油污与高温蒸汽不出现老化开裂的问题。灶具后侧预留100mm的散热间隙，与墙面之间的安装距离不小于150mm，避免燃烧产生的高温长时间炙烤墙面管线，同时也能保证空气补充顺畅，让燃气燃烧更充分，降低一氧化碳的产生概率。
